Рама — HITACHI ZX35U

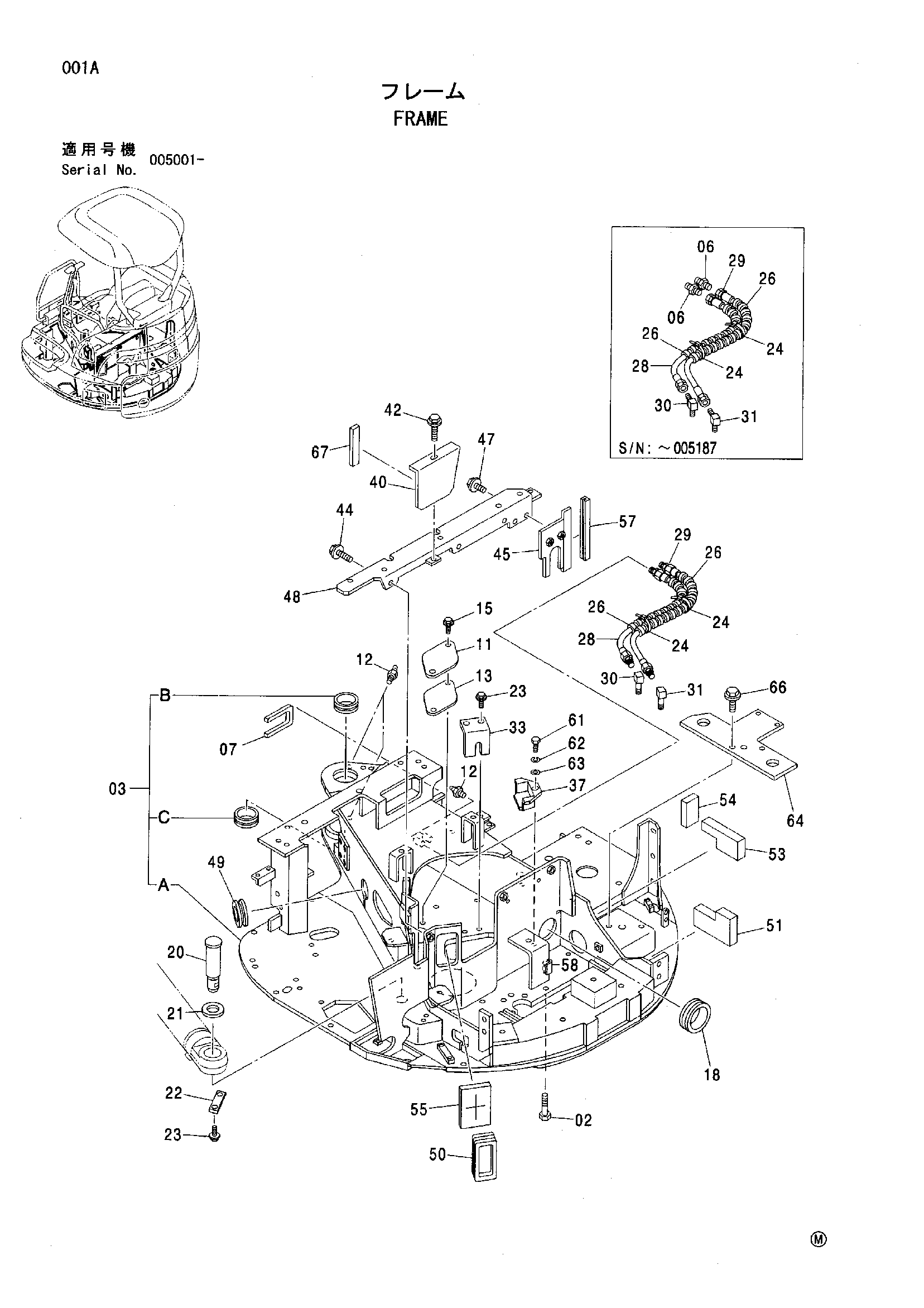

Заводская схема «Рама» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J981260 замена: J921260 | Болт | 24 |
| 02 | J921260 | Болт | 24 |
| 03 | 8088372 | Рама | 1 |
| 03A | 5008124 | Рама основной | 1 |
| 03B | 4332758 | Втулка | 1 |
| 03C | 4418396 | Втулка | 1 |
| 06 | 4331915 | Адаптер | 2 |
| 07 | 4428574 | Резиновое уплотнение | 1 |
| 11 | 4255799 замена: 4604209 | Крышка | 1 |
| 11 | 4604209 | Крышка | 1 |
| 12 | J75481 | Пресс-маслёнка | 4 |
| 13 | 4161735 | Манжета | 1 |
| 15 | J051025 | Болт с шайбой | 2 |
| 15 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 15 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 18 | 4338863 | Резиновая втулка | 1 |
| 20 | 4418392 | Палец | 1 |
| 21 | 4359165 | Проставка | 1 |
| 22 | 4344313 | Пластина | 1 |
| 23 | J041230 | Болт с шайбой | 4 |
| 23 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 23 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 24 | 4055311 | Ленточный зажим | 2 |
| 26 | 4428575 | Трубка | 2 |
| 28 | 4467388 замена: 4603036 | Пластиковый шланг | 1 |
| 28 | 4467388 замена: 4606713 | Пластиковый шланг | 1 |
| 28 | 4603036 | Нейлоновый шланг | 1 |
| 29 | 4467389 замена: 4603037 | Пластиковый шланг | 1 |
| 29 | 4467389 замена: 4606713 | Пластиковый шланг | 1 |
| 29 | 4603037 | Нейлоновый шланг | 1 |
| 30 | 4331916 | Угловой штуцер | 1 |
| 30 | 4606713 | Угловой штуцер | 1 |
| 31 | 4354676 | Угловой штуцер | 1 |
| 31 | 4606713 | Угловой штуцер | 1 |
| 33 | 4324636 | Пластина | 1 |
| 37 | 4472183 | Крышка | 1 |
| 40 | 4472182 | Пластина | 1 |
| 42 | J090825 | Болт с шайбой | 1 |
| 42 | J260825 замена: J900825 | Болт с шайбой | 1 |
| 42 | J260825 замена: A590108 | Болт с шайбой | 1 |
| 44 | J051240 | Болт с шайбой | 3 |
| 44 | J271240 замена: J901240 | Болт с шайбой | 3 |
| 44 | J271240 замена: J222012 | Болт с шайбой | 3 |
| 45 | 9758017 | Пластина | 1 |
| 47 | J090825 | Болт с шайбой | 2 |
| 47 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 47 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 48 | 7042763 | Кронштейн | 1 |
| 49 | 4255567 | Резиновая втулка | 1 |
| 50 | 4467987 | Резиновая втулка | 1 |
| 51 | 4467291 | Резиновая прокладка | 1 |
| 53 | 4467292 | Резиновая прокладка | 1 |
| 54 | 4467980 | Резиновая прокладка | 1 |
| 55 | 4472223 | Резиновая прокладка | 1 |
| 57 | 4472184 | Амортизатор | 1 |
| 58 | 4431046 | Амортизатор | 1 |
| 61 | J971020 замена: J901020 | Болт | 1 |
| 61 | J901020 | Болт | 1 |
| 62 | J252210 замена: A590910 | Пружинная шайба | 1 |
| 62 | A590910 | Пружинная шайба | 1 |
| 63 | J253110 замена: A590110 | Плоская шайба | 1 |
| 63 | A590110 | Плоская шайба | 1 |
| 64 | 4467453 | Кронштейн | 1 |
| 66 | J051240 | Болт с шайбой | 2 |
| 66 | J271240 замена: J901240 | Болт с шайбой | 2 |
| 66 | J271240 замена: J222012 | Болт с шайбой | 2 |
| 67 | 4479127 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
