Гидроцилиндр. поворот — HITACHI ZX35U

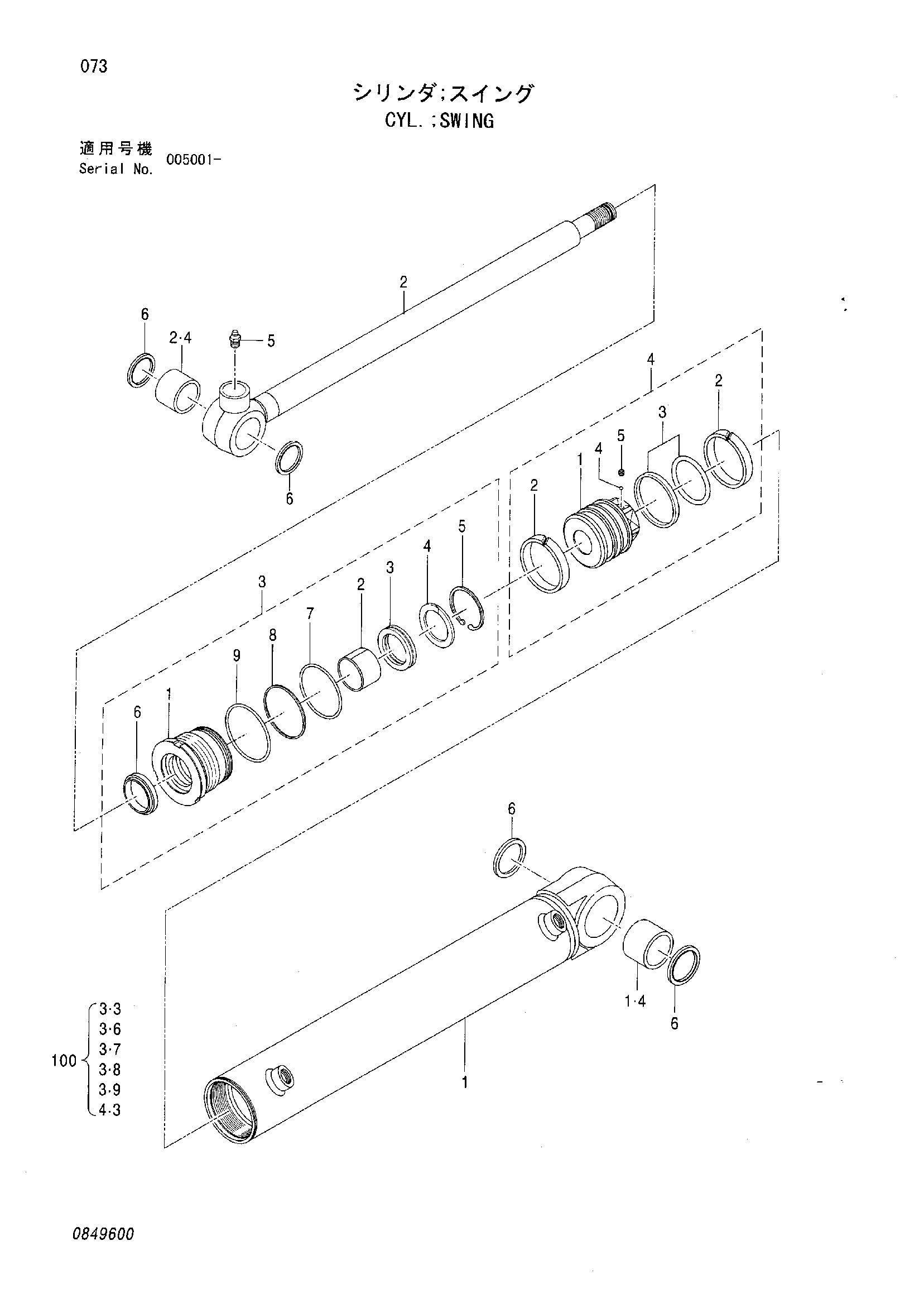

Заводская схема «Гидроцилиндр. поворот» для HITACHI ZX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4472586 | Гидроцилиндр. поворот | 1 | |
| 1 | 0849601 | Труба гидроцилиндра в сборе | 1 |
| 1-4 | 4332744 | Втулка | 1 |
| 2 | 0849602 | Шток поршня в сборе | 1 |
| 2-4 | 4332744 | Втулка | 1 |
| 3 | 0744302 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0481601 | Головка гидроцилиндра | 1 |
| 3-2 | 0479002 | Втулка | 1 |
| 3-3 | 0480903 | U-образная манжета | 1 |
| 3-4 | 0481602 | Манжета | 1 |
| 3-5 | 0481603 | Стопорное кольцо | 1 |
| 3-6 | 0663001 | Грязесъёмное кольцо | 1 |
| 3-7 | 0478712 | Уплотнительное кольцо | 1 |
| 3-8 | 0478903 | Опорное кольцо | 1 |
| 3-9 | 0478706 | Уплотнительное кольцо | 1 |
| 4 | 0744806 | Поршень в сборе | 1 |
| 4-1 | 0481604 | Поршень | 1 |
| 4-2 | 0478909 | Направляющее кольцо | 2 |
| 4-3 | 0478910 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0479012 | Установочный винт | 1 |
| 5 | 0429920 | Пресс-маслёнка | 1 |
| 6 | 0478912 | Пылезащитное уплотнение | 4 |
| 100 | 0729006 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
