Облицовка (1-2) — HITACHI ZX35B

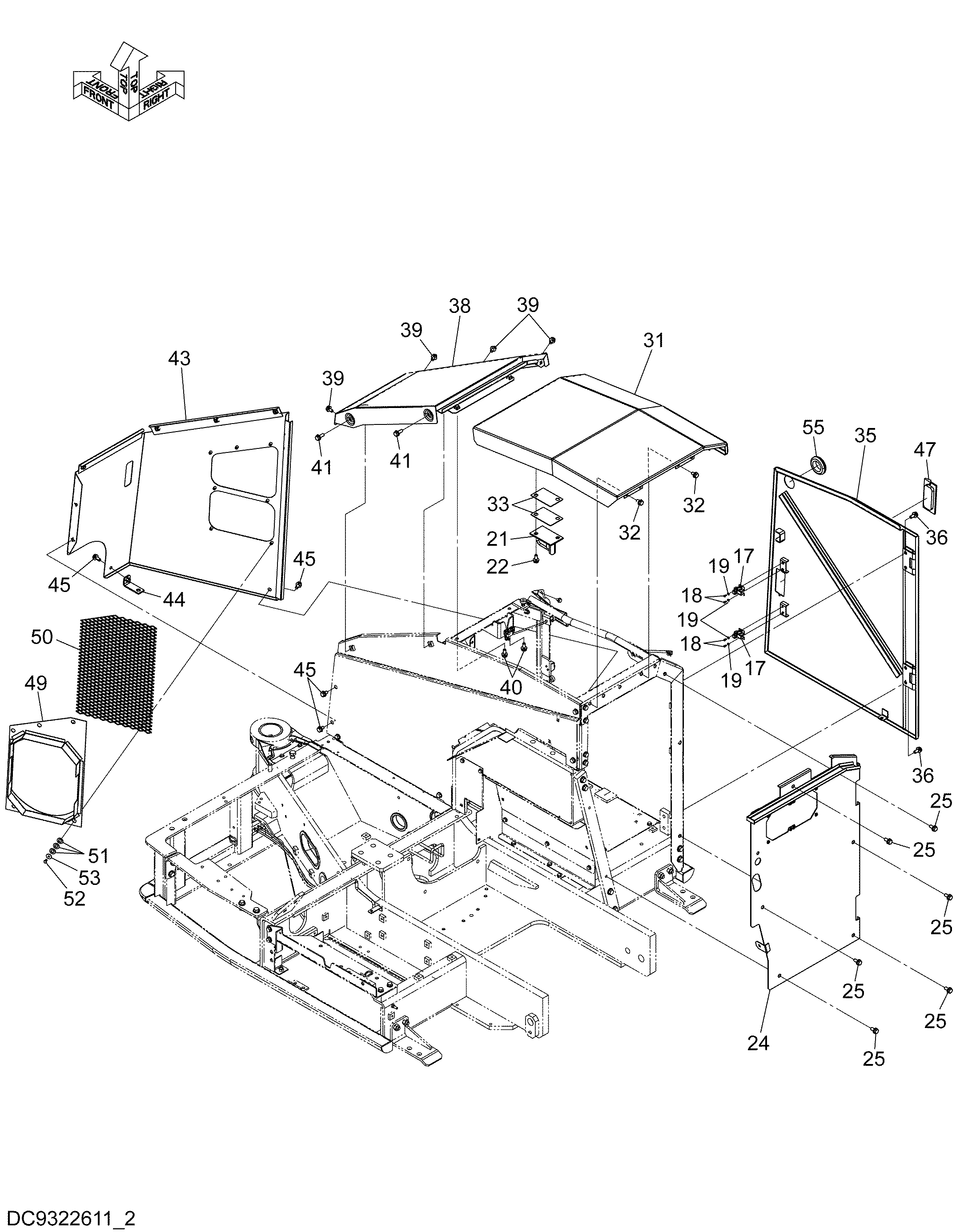

Заводская схема «Облицовка (1-2)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 17 | 4476561 | Защёлка | 2 |
| 18 | M430410 | Винт | 4 |
| 19 | A590104 | Плоская шайба | 4 |
| 21 | 9774697 | Кронштейн | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 7062002 | Крышка задний | 1 |
| 25 | J271025 | Болт с шайбой | 6 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 31 | YD40000004 | Крышка | 1 |
| 32 | J271020 | Болт с шайбой | 4 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | YD00000891 | Проставка | 2 |
| 35 | YD40000000 | Крышка | 1 |
| 36 | J271025 | Болт с шайбой | 4 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | YD40000003 | Крышка | 1 |
| 39 | J271020 | Болт с шайбой | 4 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | J271025 | Болт с шайбой | 2 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | J271030 | Болт с шайбой | 2 |
| 41A | J901030 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | 6029908 | Крышка | 1 |
| 44 | YD40000066 | Кронштейн | 1 |
| 45 | J271025 | Болт с шайбой | 4 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 47 | YD00000924 | Рукоятка | 1 |
| 49 | YD40000001 | Крышка | 1 |
| 50 | YD00000016 | Сетка | 1 |
| 51 | J250012 | Плоская шайба | 21 |
| 52 | J900610 | Болт | 7 |
| 53 | 4607546 | Шайба | 7 |
| 55 | 4400426 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
