Сиденье базовый — HITACHI ZX35B

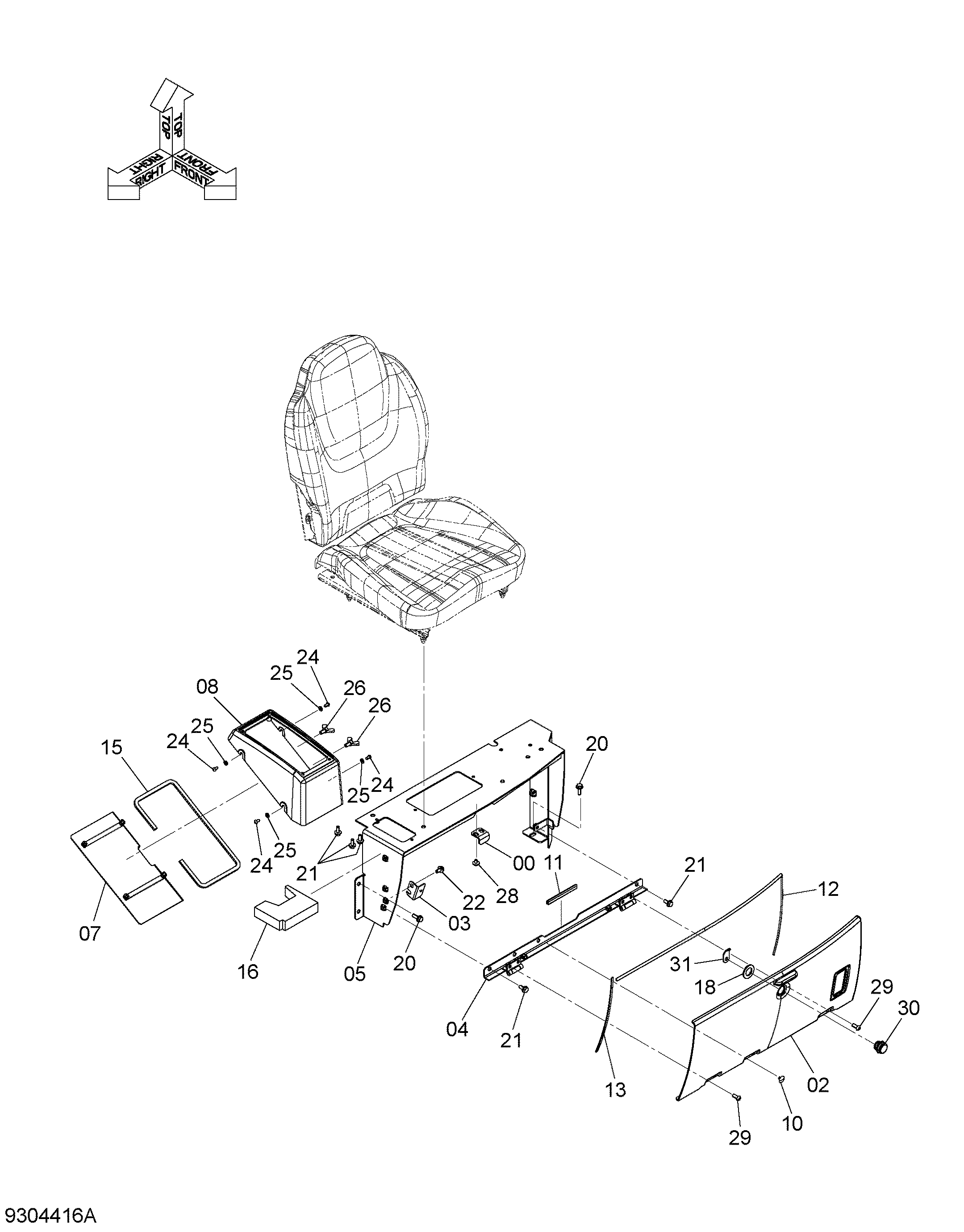

Заводская схема «Сиденье базовый» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4611385 | Кронштейн | 1 |
| 02 | 4611298 | Крышка | 1 |
| 03 | 9763426 | Кронштейн | 1 |
| 04 | 8098307 | Кронштейн | 1 |
| 05 | 7048209 | Кронштейн | 1 |
| 07 | 8096179 | Кронштейн | 1 |
| 08 | 4702039 | Крышка | 1 |
| 10 | 4354771 | Пробка | 2 |
| 11 | 4431011 | Амортизатор | 1 |
| 12 | 4627300 | Уплотнение | 1 |
| 13 | 4627301 | Уплотнение | 1 |
| 15 | 4620391 | Резиновая прокладка | 1 |
| 16 | 4634405 | Резиновая прокладка | 1 |
| 18 | A590122 | Плоская шайба | 1 |
| 20 | J260825 | Болт с шайбой | 3 |
| 20A | J900825 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J260820 | Болт с шайбой | 5 |
| 21A | J900820 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | J260816 | Болт с шайбой | 2 |
| 22A | J900816 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 24 | 4628732 | Винт | 4 |
| 25 | A590106 | Плоская шайба | 4 |
| 26 | M360816 | Болт винг | 2 |
| 28 | 4689803 | Болт с шайбой | 2 |
| 29 | 4627504 | Винт | 4 |
| 30 | 4717202 | Гидроцилиндр. блокировка | 1 |
| 31 | 4713056 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
