Электрооборудование (1-1) — HITACHI ZX35B

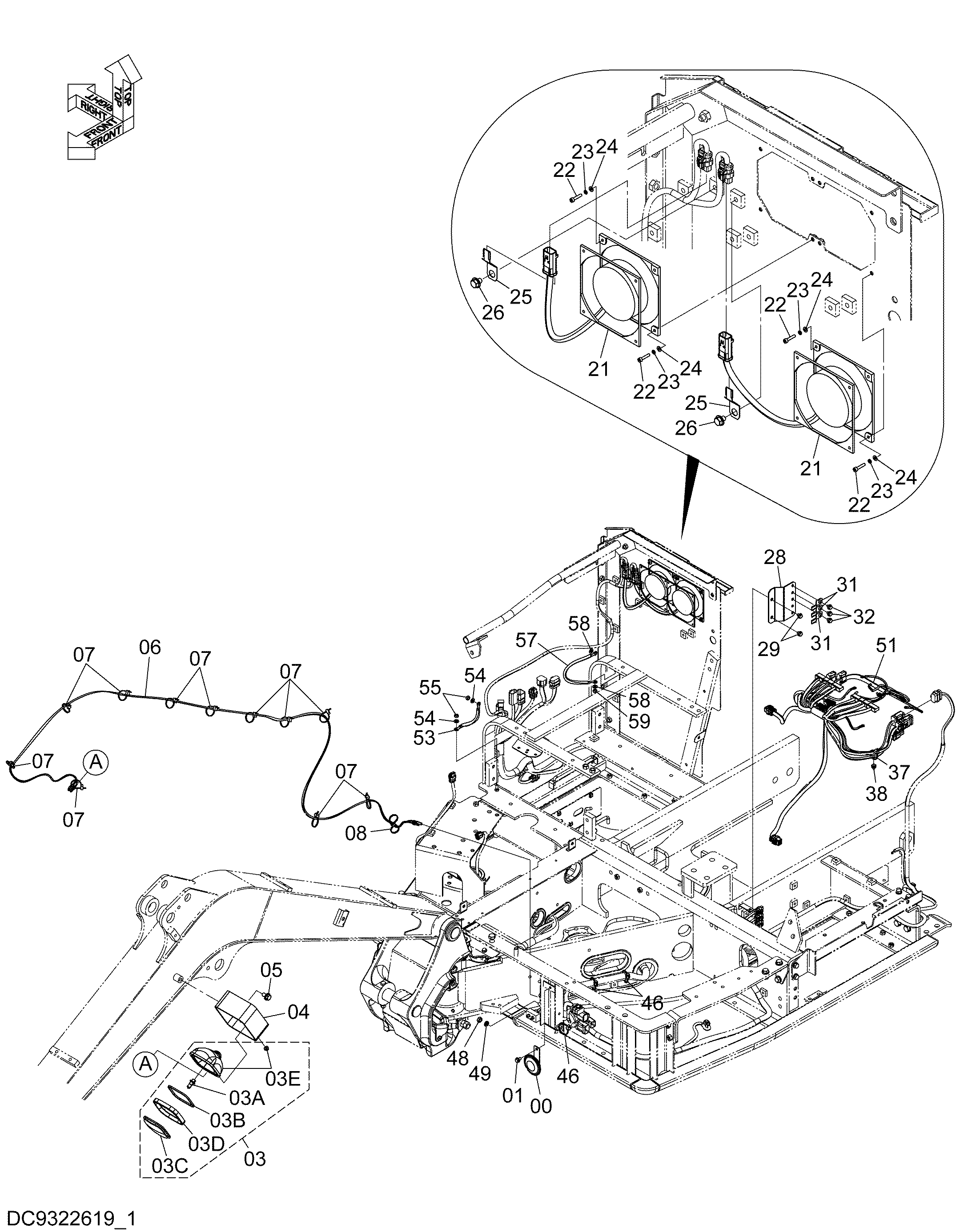

Заводская схема «Электрооборудование (1-1)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608386 | Звуковой сигнал | 1 |
| 01 | J260816 | Болт с шайбой | 1 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4608379 | Фара | 1 |
| 03A | 4375215 | Лампа | 1 |
| 03B | 4428123 | Прокладка | 1 |
| 03C | 4634053 | Рассеиватель | 1 |
| 03D | 4634054 | Обод | 1 |
| 04 | 4642075 | Защитный кожух | 1 |
| 05 | J271225 | Болт с шайбой | 1 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4617506 | Жгут проводов | 1 |
| 07 | 4055311 | Ленточный зажим | 11 |
| 08 | 4371049 | Ленточный зажим | 1 |
| 21 | 4736282 | CAN | 2 |
| 22 | J780420 | Болт с внутренним шестигранником | 8 |
| 23 | A590904 | Пружинная шайба | 8 |
| 24 | A590104 | Плоская шайба | 8 |
| 25 | 4619975 | Кронштейн | 2 |
| 26 | J260812 | Болт с шайбой | 2 |
| 26A | J900812 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 28 | YD40000119 | Кронштейн | 1 |
| 29 | J260812 | Болт с шайбой | 2 |
| 29A | J900812 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 31 | 4619975 | Кронштейн | 3 |
| 32 | J260812 | Болт с шайбой | 3 |
| 32A | J900812 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 37 | 4055311 | Ленточный зажим | 1 |
| 38 | 4665161 | Базовый | 1 |
| 46 | 4055312 | Ленточный зажим | 3 |
| 48 | J950010 | Гайка | 1 |
| 49 | A590910 | Пружинная шайба | 1 |
| 51 | YD00000305 | Жгут проводов | 1 |
| 53 | YD00002266 | Трос аккумулятор | 1 |
| 54 | A590108 | Шайба пластина | 2 |
| 55 | J950008 | Гайка | 2 |
| 57 | YD00002267 | Трос аккумулятор | 1 |
| 58 | A590108 | Пружинная шайба | 2 |
| 59 | J950008 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
