Блокировка трубопроводы (ML кран) — HITACHI ZX35B

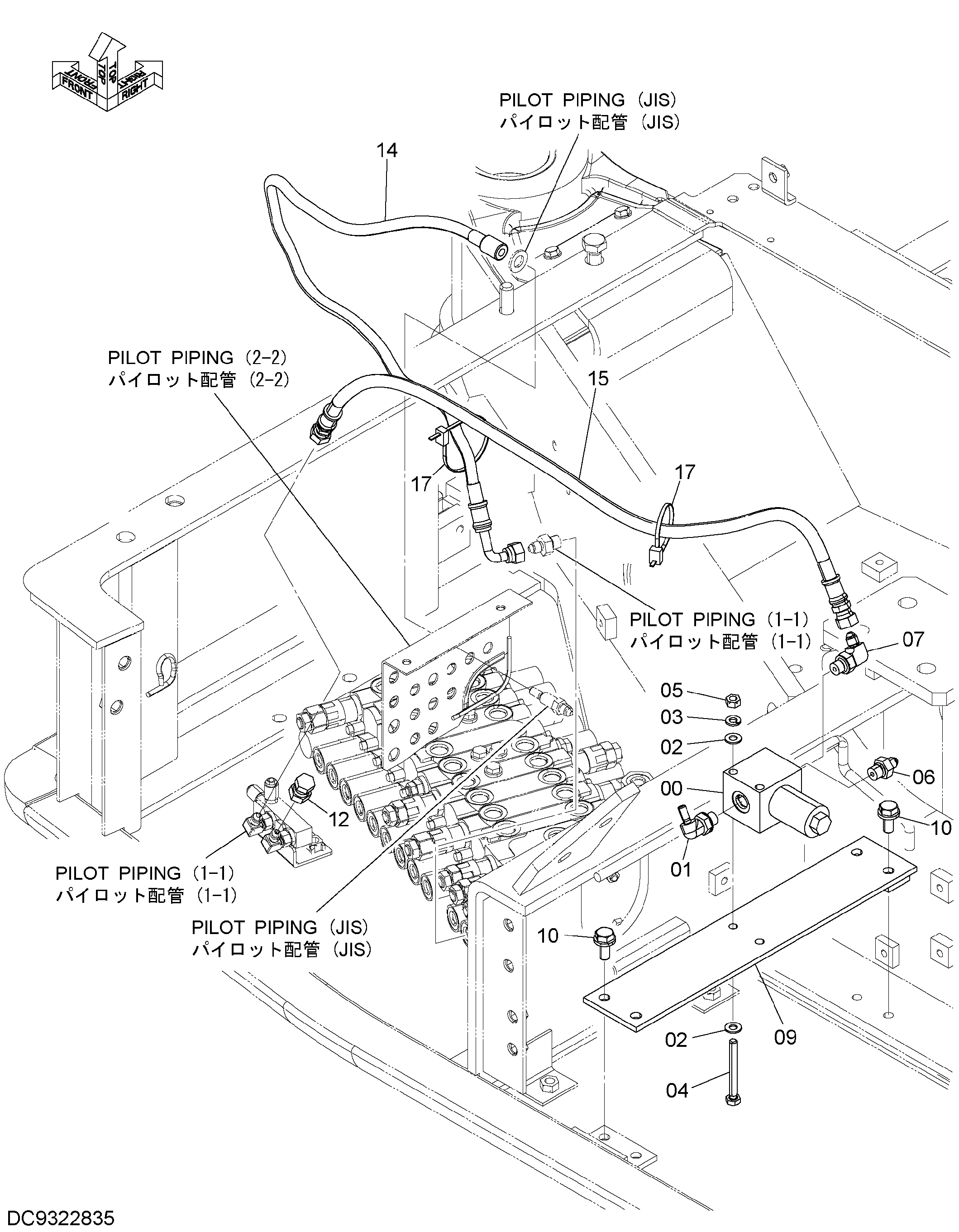

Заводская схема «Блокировка трубопроводы (ML кран)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614657 | Электромагнитный клапан | 1 |
| 01 | 4405673 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A590108 | Плоская шайба | 4 |
| 03 | A590908 | Пружинная шайба | 2 |
| 04 | J900870 | Болт | 2 |
| 05 | M500807 | Гайка | 2 |
| 06 | A852122 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9774695 | Кронштейн | 1 |
| 10 | J271025 | Болт с шайбой | 4 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4650482 | Пробка унион | 1 |
| 14 | 4725624 | Шланг | 1 |
| 15 | 4725625 | Шланг | 1 |
| 17 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
