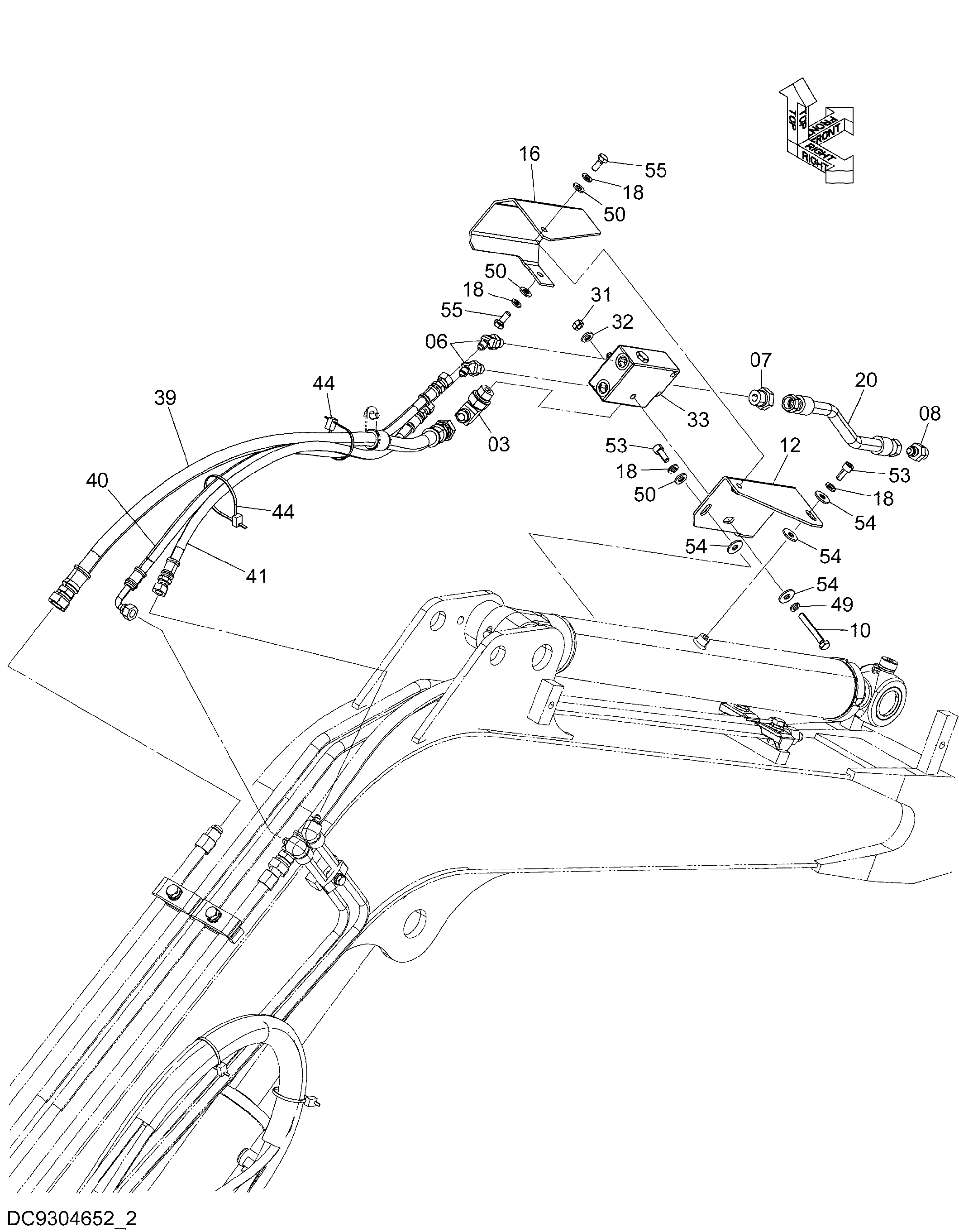

Клапан трубопроводы (1-2)(ML кран) — HITACHI ZX35B
Заводская схема «Клапан трубопроводы (1-2)(ML кран)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A852344 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852222 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852143 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | J900860 | Болт | 2 |
| 12 | 8097933 | Кронштейн | 1 |
| 16 | 3103180 | Крышка | 1 |
| 18 | A590908 | Пружинная шайба | 4 |
| 20 | 8118323 | Трубка | 1 |
| 31 | M500807 | Гайка | 2 |
| 32 | J222008 | Шайба | 2 |
| 33 | 4626522 | Удерживающий клапан | 1 |
| 39 | 4702210 | Шланг | 1 |
| 40 | 4702198 | Шланг | 1 |
| 41 | 4702199 | Шланг | 1 |
| 44 | 4055312 | Ленточный зажим | 2 |
| 49 | A590908 | Пружинная шайба | 2 |
| 50 | J222008 | Шайба | 3 |
| 53 | J780820 | Болт с внутренним шестигранником | 2 |
| 54 | 4720477 | Плоская шайба | 5 |
| 55 | J900820 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
