Трубопроводы масляного радиатора (2) — HITACHI ZX35B

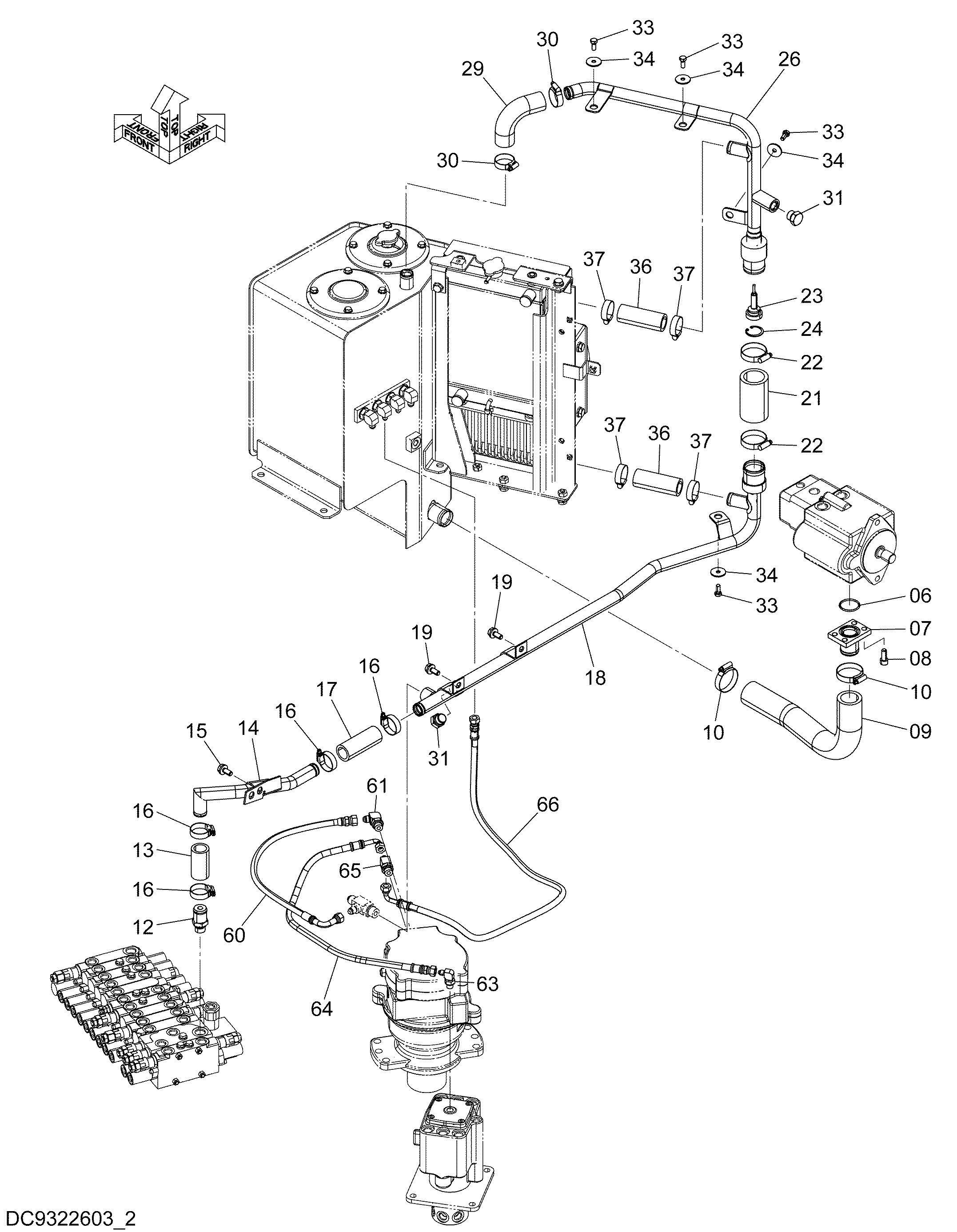

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | A810040 | Уплотнительное кольцо | 1 |
| 07 | 9752265 | Всасывающая трубка | 1 |
| 08 | J781025 | Болт с внутренним шестигранником | 4 |
| 09 | 3123853 | Резиновый шланг | 1 |
| 10 | 4505385 | Хомут шланга | 2 |
| 12 | 4682011 | Адаптер | 1 |
| 13 | 4682454 | Резиновый шланг | 1 |
| 14 | 8112887 | Трубка | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4623907 | Хомут шланга | 4 |
| 17 | 4682455 | Резиновый шланг | 1 |
| 18 | 7059733 | Трубка | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4087298 | Резиновый шланг | 1 |
| 22 | 4504198 | Хомут шланга | 2 |
| 23 | 4255212 | Клапан | 1 |
| 24 | 446751 | Стопорное кольцо | 1 |
| 26 | 7061989 | Трубка | 1 |
| 29 | 4682461 | Резиновый шланг | 1 |
| 30 | 4623907 | Хомут шланга | 2 |
| 31 | A885004 | Пробка | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | J900820 | Болт | 4 |
| 34 | 4308365 | Шайба плаин | 4 |
| 36 | 4682455 | Резиновый шланг | 2 |
| 37 | 4623907 | Хомут шланга | 4 |
| 60 | 4725609 | Шланг | 1 |
| 61 | A852333 | Угловой штуцер | 1 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | A852322 | Угловой штуцер | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4725610 | Пластиковый шланг | 1 |
| 65 | A852432 | Тройник | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4725611 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
