Электрооборудование (2) — HITACHI ZX35B

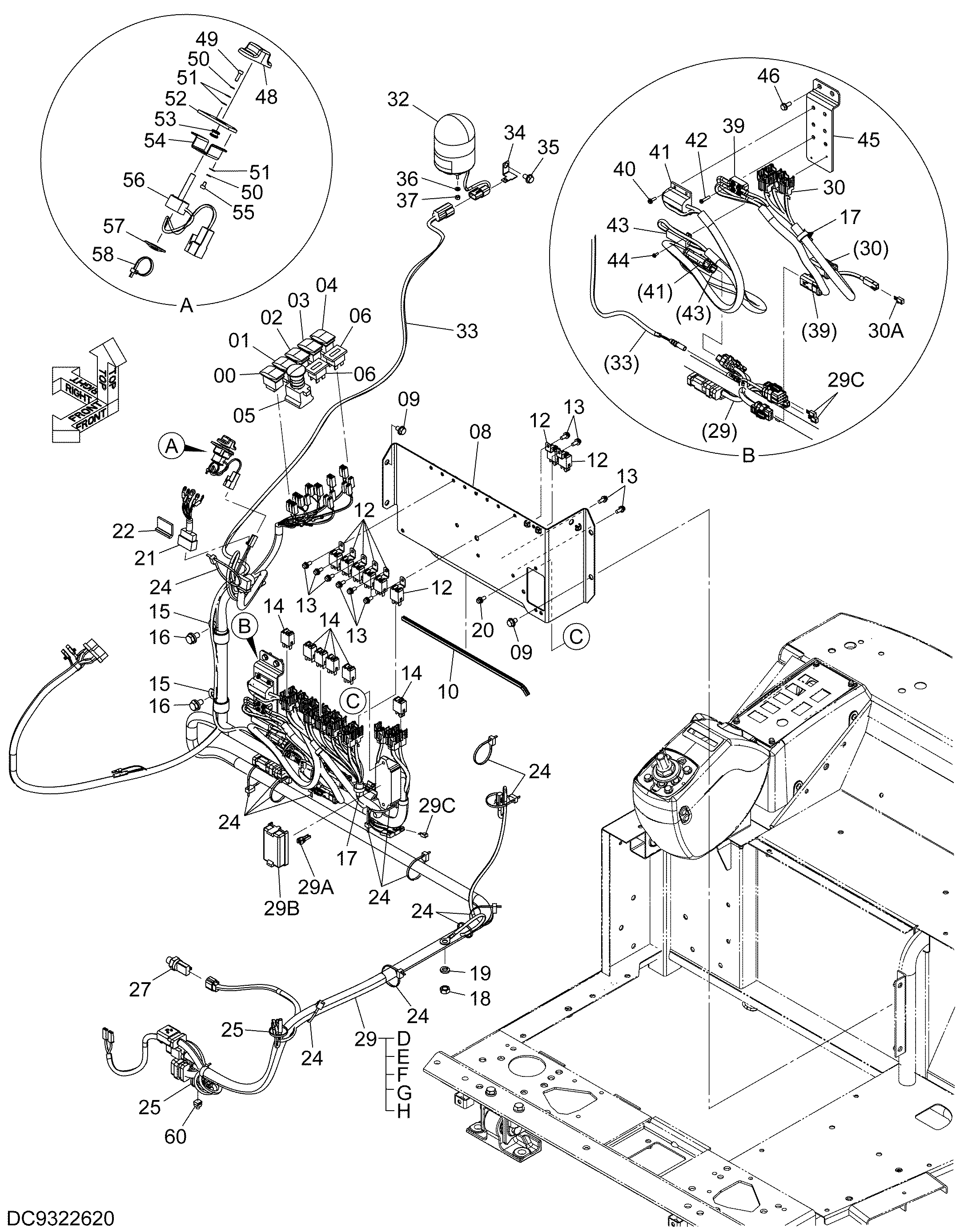

Заводская схема «Электрооборудование (2)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608381 | Выключатель | 1 |
| 01 | 4608382 | Выключатель | 1 |
| 02 | YD00002279 | Выключатель | 1 |
| 03 | YD00002540 | Выключатель | 1 |
| 04 | 4611684 | Выключатель | 1 |
| 05 | YD00000438 | Выключатель | 1 |
| 06 | YD00002422 | Измеритель волт | 2 |
| 08 | YD40001279 | Кронштейн | 1 |
| 09 | J260814 | Болт с шайбой | 4 |
| 09A | J900814 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 4448762 | Амортизатор | 1 |
| 12 | 4607115 | Реле | 8 |
| 13 | J680616 | Винт с шайбой | 10 |
| 14 | 4617341 | Реле | 6 |
| 15 | 4190263 | Зажим | 2 |
| 16 | J271020 | Болт с шайбой | 2 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4254600 | Зажим | 2 |
| 18 | J950010 | Гайка | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 20 | J680616 | Винт с шайбой | 2 |
| 21 | 3111963 | Жгут проводов | 1 |
| 22 | 4673315 | Резиновая прокладка | 1 |
| 24 | 4055312 | Ленточный зажим | 14 |
| 25 | 4055311 | Ленточный зажим | 2 |
| 27 | 4436535 | Датчик давления | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | YD00000153 | Жгут проводов | 1 |
| 29A | 4627245 | Пуллер | 1 |
| 29B | 4627244 | Крышка | 1 |
| 29C | 4628754 | Диод | 3 |
| 29D | 4428910 | Предохранитель (5A) | 7 |
| 29E | 4429911 | Предохранитель (10A) | 5 |
| 29F | 4436736 | Предохранитель (20A) | 4 |
| 29G | 4618683 | Предохранитель (25A) | 2 |
| 29H | 4611526 | Диод | 2 |
| 30 | YD00002287 | Жгут проводов | 1 |
| 30A | 4628754 | Диод | 1 |
| 32 | YD00002673 | Фонарь | 1 |
| 33 | YD00000291 | Жгут проводов | 1 |
| 34 | 4408572 | Кронштейн | 1 |
| 35 | J260816 | Болт с шайбой | 1 |
| 35A | J900816 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 36 | A590105 | Плоская шайба | 3 |
| 37 | M500504 | Гайка | 3 |
| 39 | YD00000308 | Диод | 1 |
| 40 | J680414 | Винт с шайбой | 4 |
| 41 | YD00000293 | Резистор | 1 |
| 42 | J670430 | Винт с шайбой | 2 |
| 43 | YD00002275 | Резистор | 1 |
| 44 | J680310 | Винт с шайбой | 2 |
| 45 | YD40000777 | Кронштейн | 1 |
| 46 | J260616 | Болт с шайбой | 2 |
| 46A | J900616 | Болт | 1 |
| 46B | A590106 | Плоская шайба | 1 |
| 48 | 4402565 | Диал | 1 |
| 49 | J780310 | Болт с внутренним шестигранником | 2 |
| 50 | A590903 | Пружинная шайба | 4 |
| 51 | A590103 | Плоская шайба | 6 |
| 52 | 4458520 | Седло винта | 1 |
| 53 | 4458528 | Резиновая втулка | 1 |
| 54 | 4625391 | Кронштейн | 1 |
| 55 | J780305 | Болт с внутренним шестигранником | 2 |
| 56 | 4632889 | Потентиометер | 1 |
| 57 | 4289709 | Опора | 1 |
| 58 | 4326365 | Ленточный зажим | 1 |
| 60 | 4665161 | Базовый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
