Облицовка (2-2) — HITACHI ZX35B

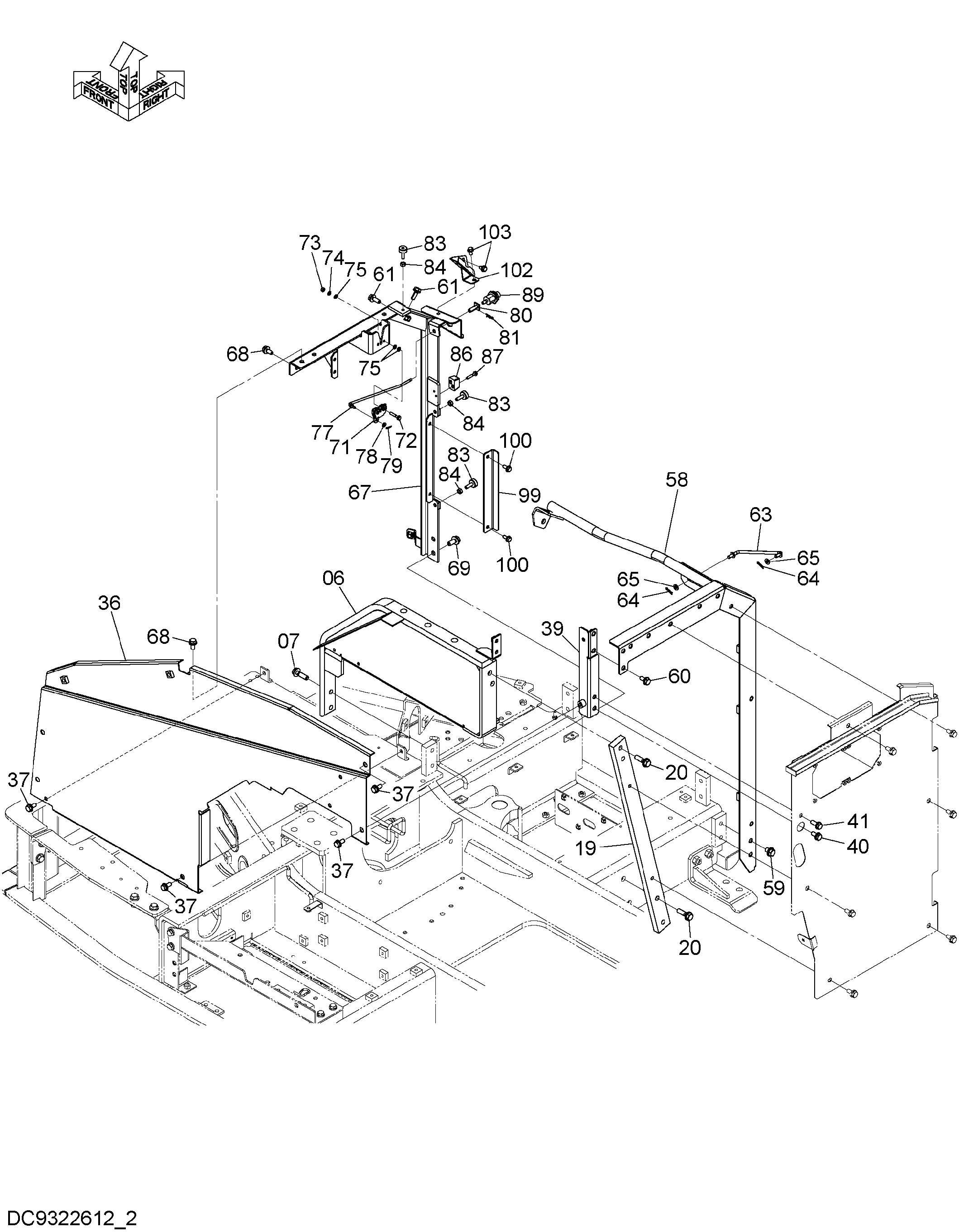

Заводская схема «Облицовка (2-2)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 6029906 | Опора | 1 |
| 07 | J271245 | Болт с шайбой | 2 |
| 07A | J901245 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 19 | 4736365 | Пластина | 1 |
| 20 | J271245 | Болт с шайбой | 4 |
| 20A | J901245 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 36 | 7062008 | Крышка | 1 |
| 37 | J271025 | Болт с шайбой | 4 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | YD40001032 | 1 | |
| 40 | J271025 | Болт с шайбой | 1 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | J271030 | Болт с шайбой | 1 |
| 41A | J901030 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 58 | 7062001 | Опора | 1 |
| 59 | J271220 | Болт с шайбой | 2 |
| 59A | J901220 | Болт | 1 |
| 59B | J222012 | Шайба | 1 |
| 60 | J271025 | Болт с шайбой | 2 |
| 60A | J901025 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 61 | J271030 | Болт с шайбой | 2 |
| 61A | J901030 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 63 | 9774693 | Стойка | 1 |
| 64 | 4022697 | Стопорный палец | 2 |
| 65 | A590108 | Плоская шайба | 2 |
| 67 | 7062000 | Опора | 1 |
| 68 | J271025 | Болт с шайбой | 2 |
| 68A | J901025 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 69 | J271230 | Болт с шайбой | 2 |
| 69A | J901230 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
| 71 | 4660981 | Замок | 1 |
| 72 | J260635 | Болт с шайбой | 2 |
| 72A | J900635 | Болт | 1 |
| 72B | A590106 | Плоская шайба | 1 |
| 73 | M500605 | Гайка | 2 |
| 74 | A590906 | Пружинная шайба | 2 |
| 75 | A590106 | Плоская шайба | 6 |
| 77 | YD40000121 | Кронштейн | 1 |
| 78 | A590106 | Плоская шайба | 1 |
| 79 | 4022696 | Стопорный палец | 1 |
| 80 | YD40000120 | Кронштейн | 1 |
| 81 | 4022698 | Стопорный палец | 1 |
| 83 | 4288390 | Ограничитель | 3 |
| 84 | M500807 | Гайка | 3 |
| 86 | 4652573 | Ограничитель | 1 |
| 87 | J260635 | Болт с шайбой | 2 |
| 87A | J900635 | Болт | 1 |
| 87B | A590106 | Плоская шайба | 1 |
| 89 | 4406122 | Замок | 1 |
| 99 | YD00000132 | Кронштейн | 1 |
| 100 | J260820 | Болт с шайбой | 2 |
| 100A | J900820 | Болт | 1 |
| 100B | A590108 | Плоская шайба | 1 |
| 102 | YD40001031 | Кронштейн | 1 |
| 103 | J260816 | Болт с шайбой | 2 |
| 103A | J900816 | Болт | 1 |
| 103B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
