Масляный радиатор трубопроводы (1) — HITACHI ZX35B

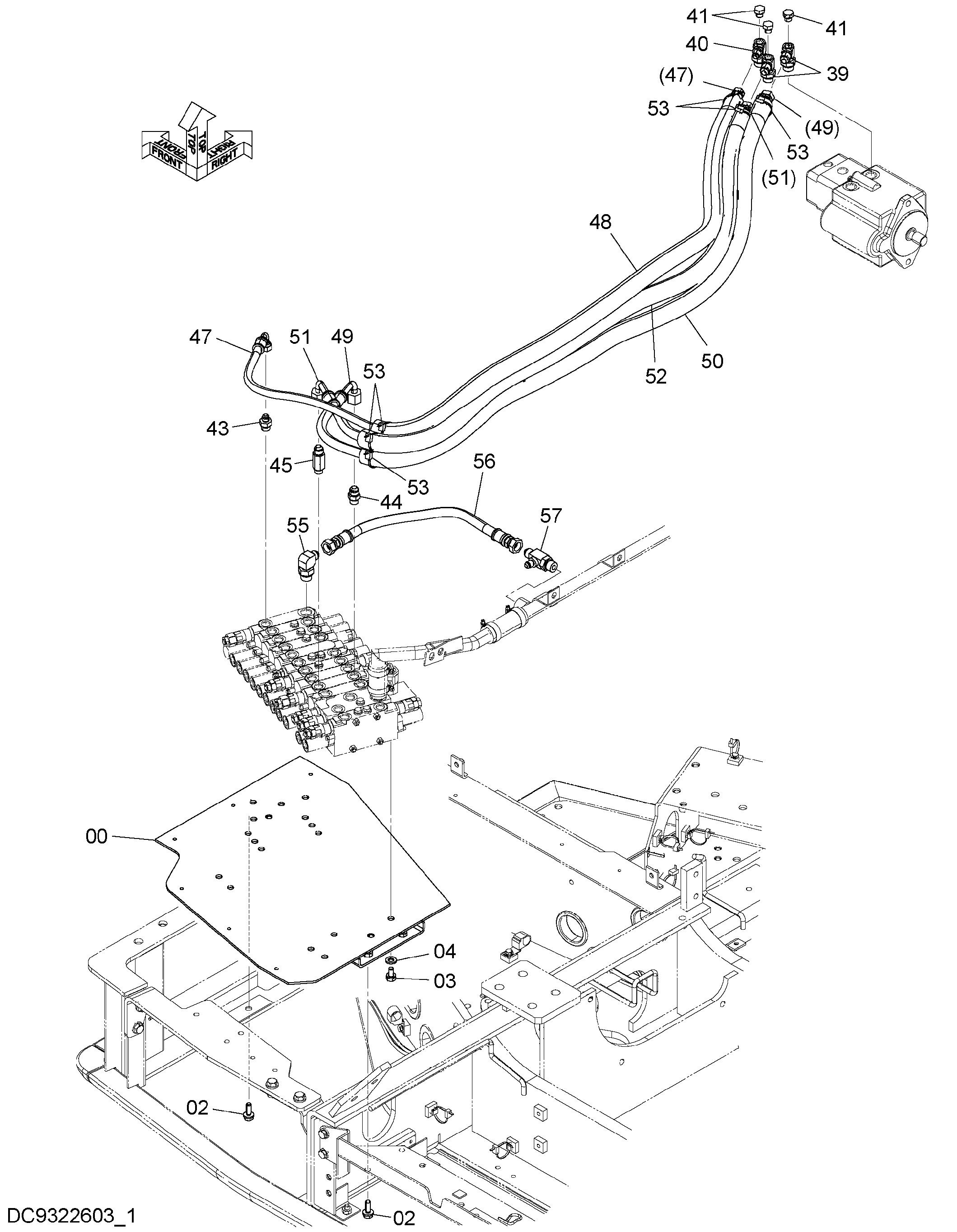

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7061981 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4623691 | Болт с шайбой | 4 |
| 04 | J222010 | Шайба | 4 |
| 39 | 4622877 | Тройник | 2 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4622878 | Тройник | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | A885002 | Пробка | 3 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | A852133 | Адаптер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852134 | Адаптер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4276966 | Адаптер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4725614 | Шланг | 1 |
| 48 | 4725629 | Трубка | 1 |
| 49 | 4725612 | Шланг | 1 |
| 50 | 4725561 | Трубка | 1 |
| 51 | 4725613 | Шланг | 1 |
| 52 | 4725580 | Трубка | 1 |
| 53 | 4055311 | Ленточный зажим | 6 |
| 55 | A852344 | Угловой штуцер | 1 |
| 55A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 4619983 | Шланг | 1 |
| 57 | 4303303 | Тройник | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
