Аккумулятор (STD) — HITACHI ZX35B

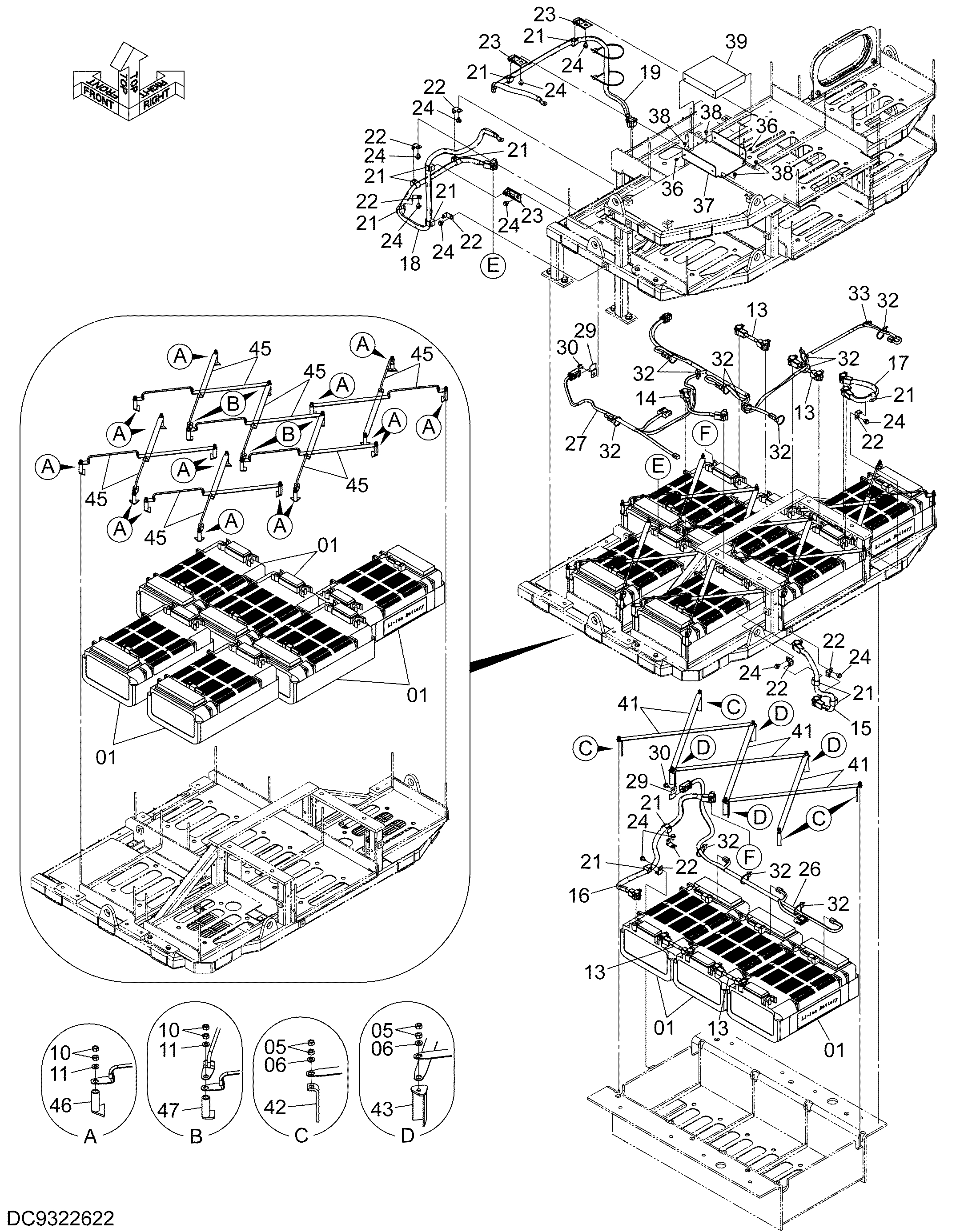

Заводская схема «Аккумулятор (STD)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4735062 | Аккумулятор | 9 |
| 05 | M500605 | Гайка | 16 |
| 06 | J250006 | Плоская шайба | 8 |
| 10 | M500605 | Гайка | 40 |
| 11 | J250006 | Плоская шайба | 20 |
| 13 | 4694003 | Трос батт. | 4 |
| 14 | 4694004 | Трос батт. | 1 |
| 15 | 4736346 | Трос батт. | 1 |
| 16 | 4736347 | Трос аккумулятор | 1 |
| 17 | 4736348 | Трос батт. | 1 |
| 18 | 4736349 | Трос аккумулятор | 1 |
| 19 | 4736350 | Трос аккумулятор | 1 |
| 21 | 4686459 | Хомут | 12 |
| 22 | 4687871 | Кронштейн | 9 |
| 23 | 3114047 | Кронштейн | 3 |
| 24 | J260814 | Болт с шайбой | 12 |
| 24A | J900814 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 26 | YD00000143 | Жгут проводов | 1 |
| 27 | YD00000142 | Жгут проводов | 1 |
| 29 | 4610592 | Кронштейн | 2 |
| 30 | J260814 | Болт с шайбой | 2 |
| 30A | J900814 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 32 | 4055311 | Ленточный зажим | 12 |
| 33 | 4371049 | Ленточный зажим | 1 |
| 36 | J680510 | Винт с шайбой | 4 |
| 37 | YD00000273 | Кронштейн | 1 |
| 38 | J260612 | Болт с шайбой | 4 |
| 38A | J900612 | Болт | 1 |
| 38B | A590106 | Плоская шайба | 1 |
| 39 | YD00002051 | Контроллер | 1 |
| 41 | 4736374 | Кронштейн | 6 |
| 42 | 4736376 | Кронштейн | 4 |
| 43 | YD40000019 | Кронштейн | 4 |
| 45 | 4736375 | Пластина | 12 |
| 46 | YD40000017 | Кронштейн | 16 |
| 47 | YD40000018 | Кронштейн | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
