Электрооборудование (1-2)(ML кран) — HITACHI ZX35B

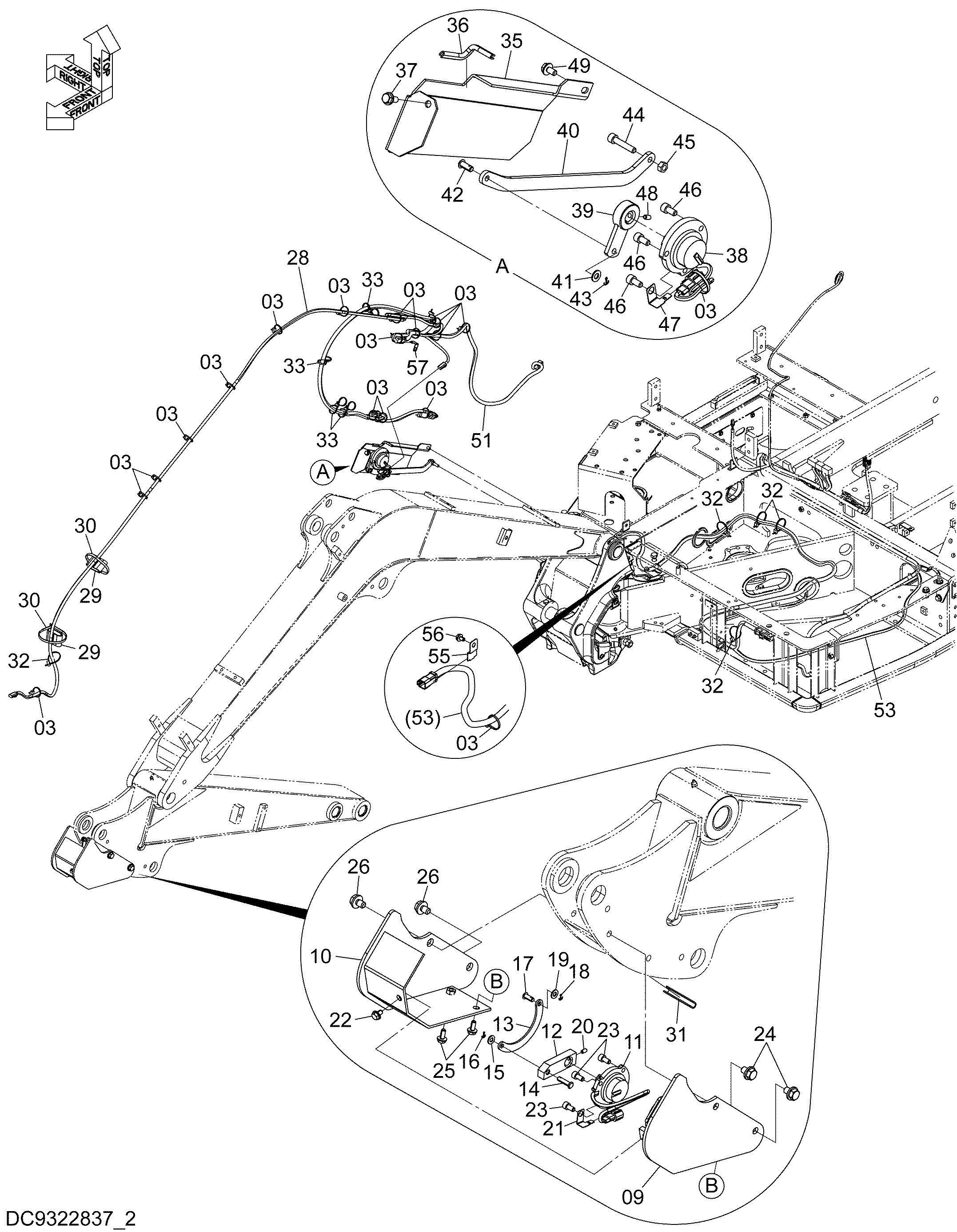

Заводская схема «Электрооборудование (1-2)(ML кран)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4055311 | Ленточный зажим | 19 |
| 09 | 8094884 | Левый кронштейн | 1 |
| 10 | 8094885 | Правый кронштейн | 1 |
| 11 | 4483139 | Датчик угла | 1 |
| 12 | 4438403 | Рычаг | 1 |
| 13 | 4444808 | Тяга | 1 |
| 14 | 4619776 | Палец | 1 |
| 15 | A590108 | Плоская шайба | 1 |
| 16 | 4603981 | Шплинт | 1 |
| 17 | 4619775 | Палец | 1 |
| 18 | 4603981 | Шплинт | 1 |
| 19 | A590108 | Плоская шайба | 1 |
| 20 | M040612 | Установочный винт | 1 |
| 21 | 4257159 | Кронштейн | 1 |
| 22 | J260814 | Болт с шайбой | 1 |
| 22A | J900814 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | J780816 | Болт с внутренним шестигранником | 3 |
| 24 | J271220 | Болт с шайбой | 2 |
| 24A | J901220 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J260820 | Болт с шайбой | 2 |
| 25A | J900820 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | J271220 | Болт с шайбой | 2 |
| 26A | J901220 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 3106389 | Жгут проводов | 1 |
| 29 | 4447140 | Резиновая прокладка | 2 |
| 30 | 4323613 | Ленточный зажим | 2 |
| 31 | 4347885 | Амортизатор | 1 |
| 32 | 4055312 | Ленточный зажим | 5 |
| 33 | 4371049 | Ленточный зажим | 4 |
| 35 | 2051749 | Крышка | 1 |
| 36 | 4431011 | Амортизатор | 1 |
| 37 | J260820 | Болт с шайбой | 1 |
| 37A | J900820 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 38 | 4483139 | Датчик угла | 1 |
| 39 | 9763756 | Рычаг | 1 |
| 40 | 4625521 | Тяга | 1 |
| 41 | A590108 | Плоская шайба | 1 |
| 42 | 4619775 | Палец | 1 |
| 43 | 4603981 | Шплинт | 1 |
| 44 | J780840 | Болт с внутренним шестигранником | 1 |
| 45 | M500807 | Гайка | 1 |
| 46 | J780816 | Болт с внутренним шестигранником | 3 |
| 47 | 4257159 | Кронштейн | 1 |
| 48 | M040612 | Установочный винт | 1 |
| 49 | J260816 | Болт с шайбой | 1 |
| 49A | J900816 | Болт | 1 |
| 49B | A590108 | Плоская шайба | 1 |
| 51 | 4643010 | Жгут проводов | 1 |
| 53 | 3101281 | Жгут проводов | 1 |
| 55 | 4610592 | Кронштейн | 1 |
| 56 | J260814 | Болт с шайбой | 1 |
| 56A | J900814 | Болт | 1 |
| 56B | A590108 | Плоская шайба | 1 |
| 57 | 4645952 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
