Гидроцилиндр рукояти — HITACHI ZX35B

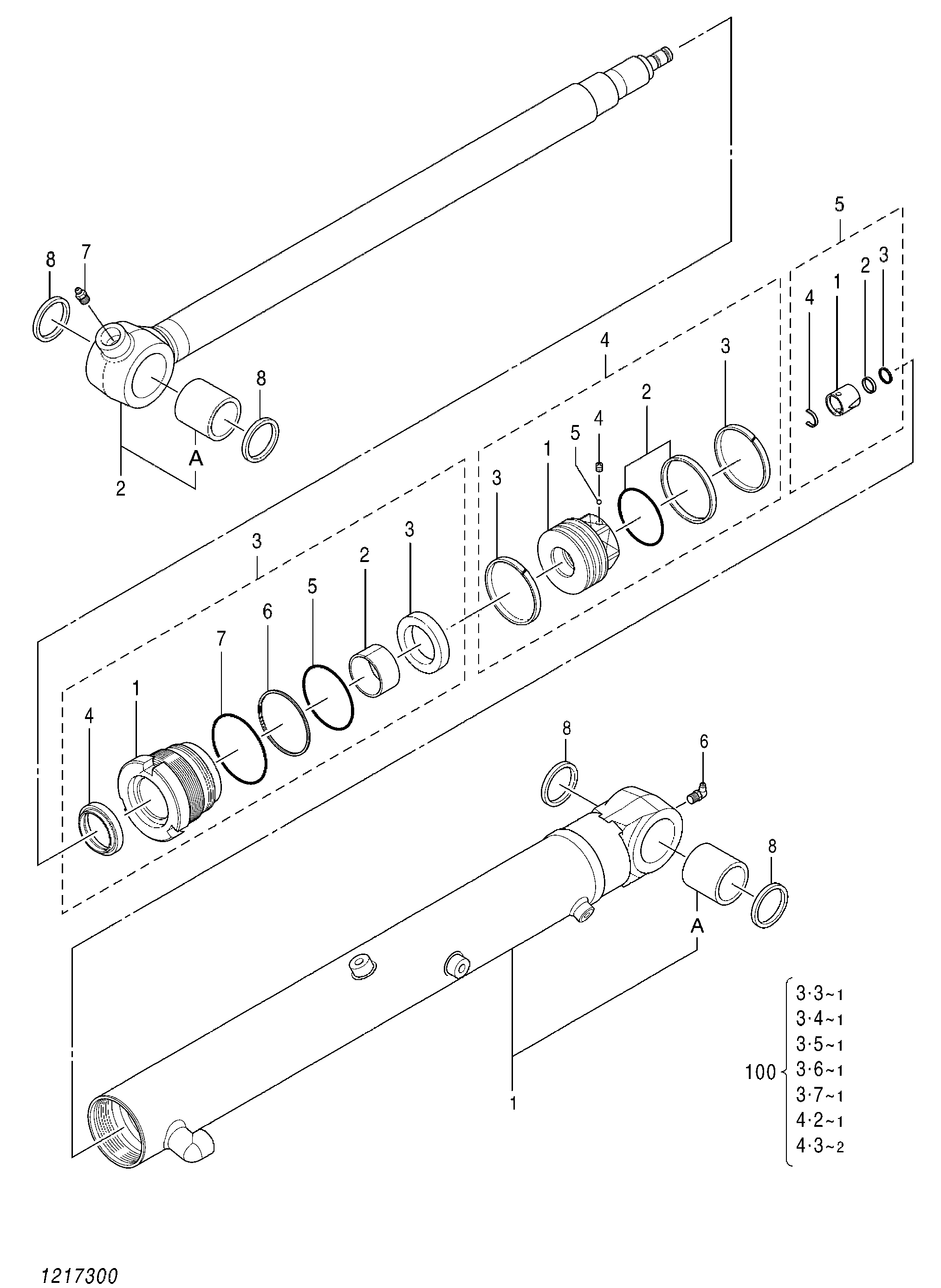

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4702248 | Гидроцилиндр рукояти | 1 | |
| 1 | 1217301 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4332740 | Втулка | 1 |
| 2 | 1217202 | Шток поршня | 1 |
| 2A | 4332740 | Втулка | 1 |
| 3 | 0948111 | Головка гидроцилиндра | 1 |
| 3-1 | 0948112 | Головка гидроцилиндра | 1 |
| 3-2 | 0891723 | Втулка | 1 |
| 3-3 | 0481202 | U-образная манжета | 1 |
| 3-4 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-5 | 0658607 | Уплотнительное кольцо | 1 |
| 3-6 | 0894604 | Опорное кольцо | 1 |
| 3-7 | 0656707 | Уплотнительное кольцо | 1 |
| 4 | 0892007 | Поршень в сборе | 1 |
| 4-1 | 0948109 | Поршень | 1 |
| 4-2 | 0495007 | Уплотнительное кольцо | 1 |
| 4-3 | 1102802 | Направляющее кольцо | 2 |
| 4-4 | 0478720 | Установочный винт | 1 |
| 4-5 | 0478719 | Стальной шарик | 1 |
| 5 | 0891715 | Амортизирующий подшипник в сборе | 1 |
| 5-1 | 0891716 | Амортизирующий подшипник | 1 |
| 5-2 | 0891717 | Уплотнение амортизатор | 1 |
| 5-3 | 0891718 | Ограничитель | 2 |
| 5-4 | 0891719 | Стопорное кольцо | 1 |
| 6 | 1214903 | Пресс-маслёнка | 1 |
| 7 | 1203312 | Пресс-маслёнка | 1 |
| 8 | 0480915 | Пылезащитное уплотнение | 4 |
| 100 | 4614062 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
