Аккумулятор (OP) — HITACHI ZX35B

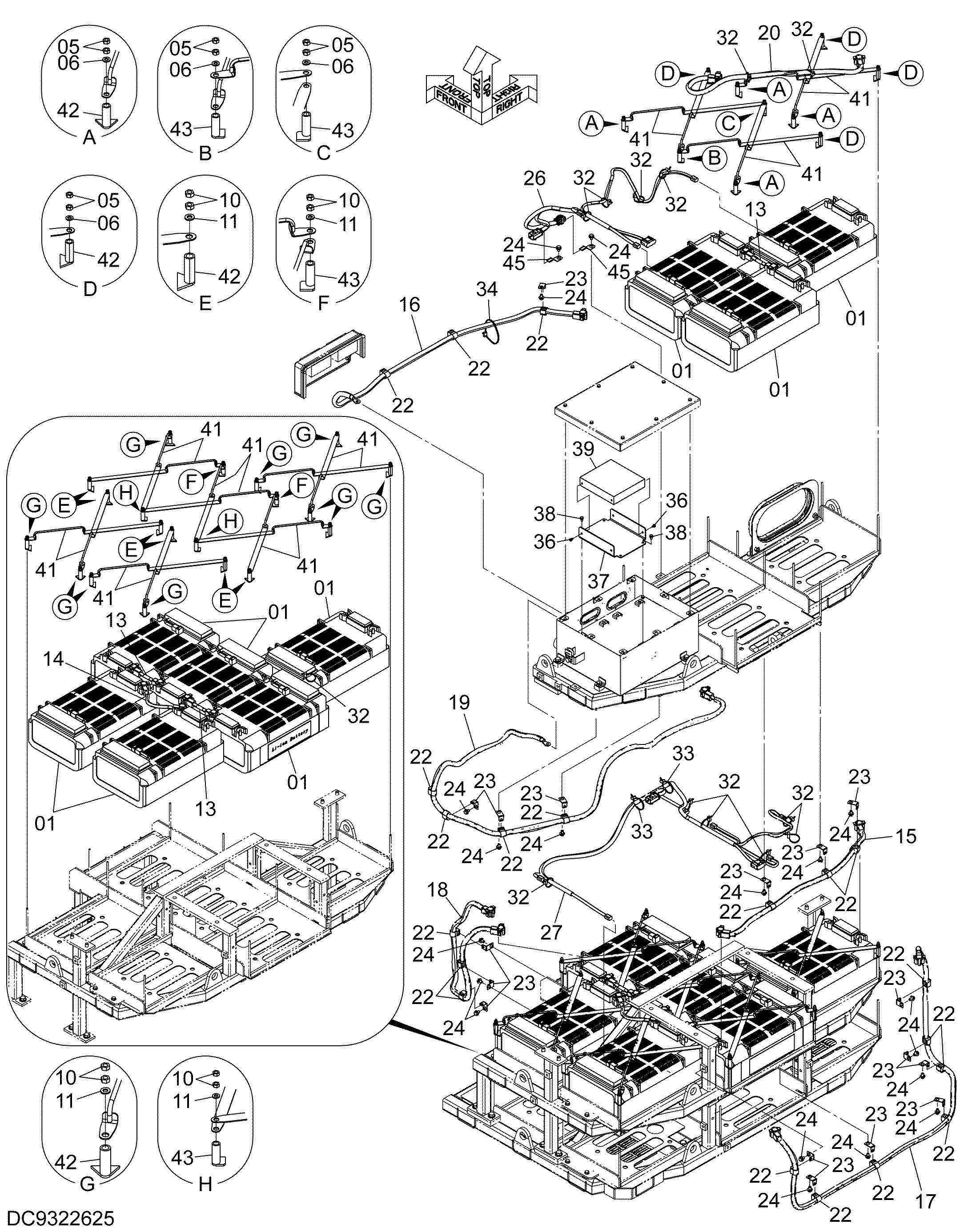

Заводская схема «Аккумулятор (OP)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4735062 | Аккумулятор | 9 |
| 05 | M500605 | Гайка | 20 |
| 06 | J250006 | Плоская шайба | 10 |
| 10 | M500605 | Гайка | 40 |
| 11 | J250006 | Плоская шайба | 20 |
| 13 | 4694003 | Трос батт. | 3 |
| 14 | 4694004 | Трос батт. | 1 |
| 15 | 4736351 | Трос аккумулятор | 1 |
| 16 | 4736352 | Трос батт. | 1 |
| 17 | 4736353 | Трос батт. | 1 |
| 18 | 4736354 | Трос батт. | 1 |
| 19 | 4736355 | Трос батт. | 1 |
| 20 | 4736356 | Трос батт. | 1 |
| 22 | 4686459 | Хомут | 20 |
| 23 | 4687871 | Кронштейн | 17 |
| 24 | J260814 | Болт с шайбой | 19 |
| 24A | J900814 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 26 | YD00000140 | Жгут проводов | 1 |
| 27 | YD00000141 | Жгут проводов | 1 |
| 32 | 4055311 | Ленточный зажим | 12 |
| 33 | 4055312 | Ленточный зажим | 2 |
| 34 | 4323613 | Ленточный зажим | 1 |
| 36 | J680510 | Винт с шайбой | 4 |
| 37 | YD00000273 | Кронштейн | 1 |
| 38 | J260612 | Болт с шайбой | 4 |
| 38A | J900612 | Болт | 1 |
| 38B | A590106 | Плоская шайба | 1 |
| 39 | YD00002052 | Контроллер | 1 |
| 41 | 4736375 | Пластина | 18 |
| 42 | YD40000017 | Кронштейн | 24 |
| 43 | YD40000018 | Кронштейн | 6 |
| 45 | 4619975 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
