Стрела детали — HITACHI ZX35B

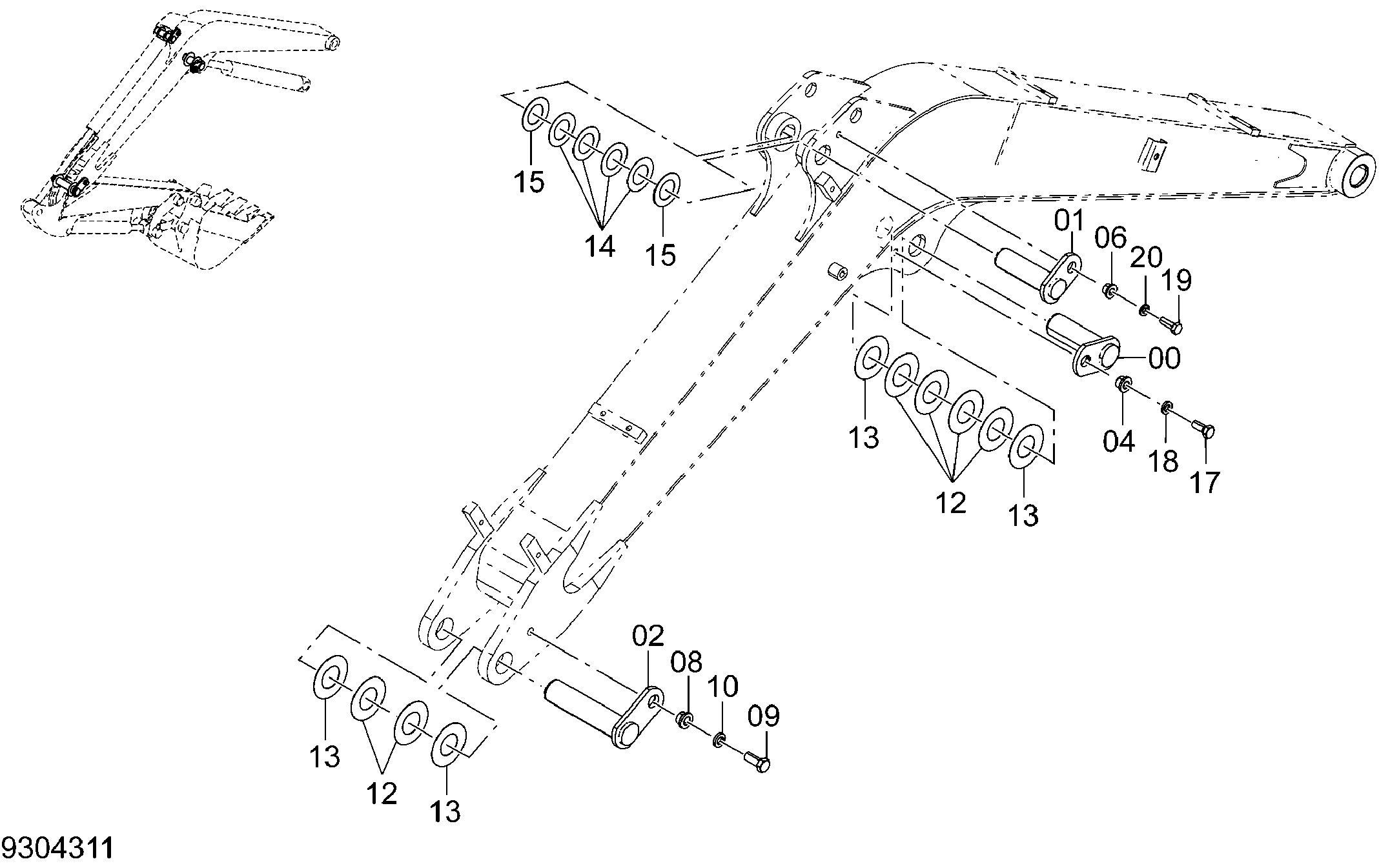

Заводская схема «Стрела детали» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758095 | Палец | 1 |
| 01 | 9758064 | Палец | 1 |
| 02 | 9758093 | Палец | 1 |
| 04 | 4339355 | Втулка | 1 |
| 06 | 4339354 | Втулка | 1 |
| 08 | 4349716 | Втулка | 1 |
| 09 | J901640 | Болт | 1 |
| 10 | A590916 | Пружинная шайба | 1 |
| 12 | 4354256 | Регулировочная шайба 0.5mm | 6 |
| 13 | 4377449 | Упорная пластина 1mm | 4 |
| 14 | 4367635 | Регулировочная шайба 0.5mm | 4 |
| 15 | 4367637 | Регулировочная шайба 1.0mm | 2 |
| 17 | J901435 | Болт | 1 |
| 18 | A590914 | Пружинная шайба | 1 |
| 19 | J901235 | Болт | 1 |
| 20 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
