Трос — HITACHI ZX35B

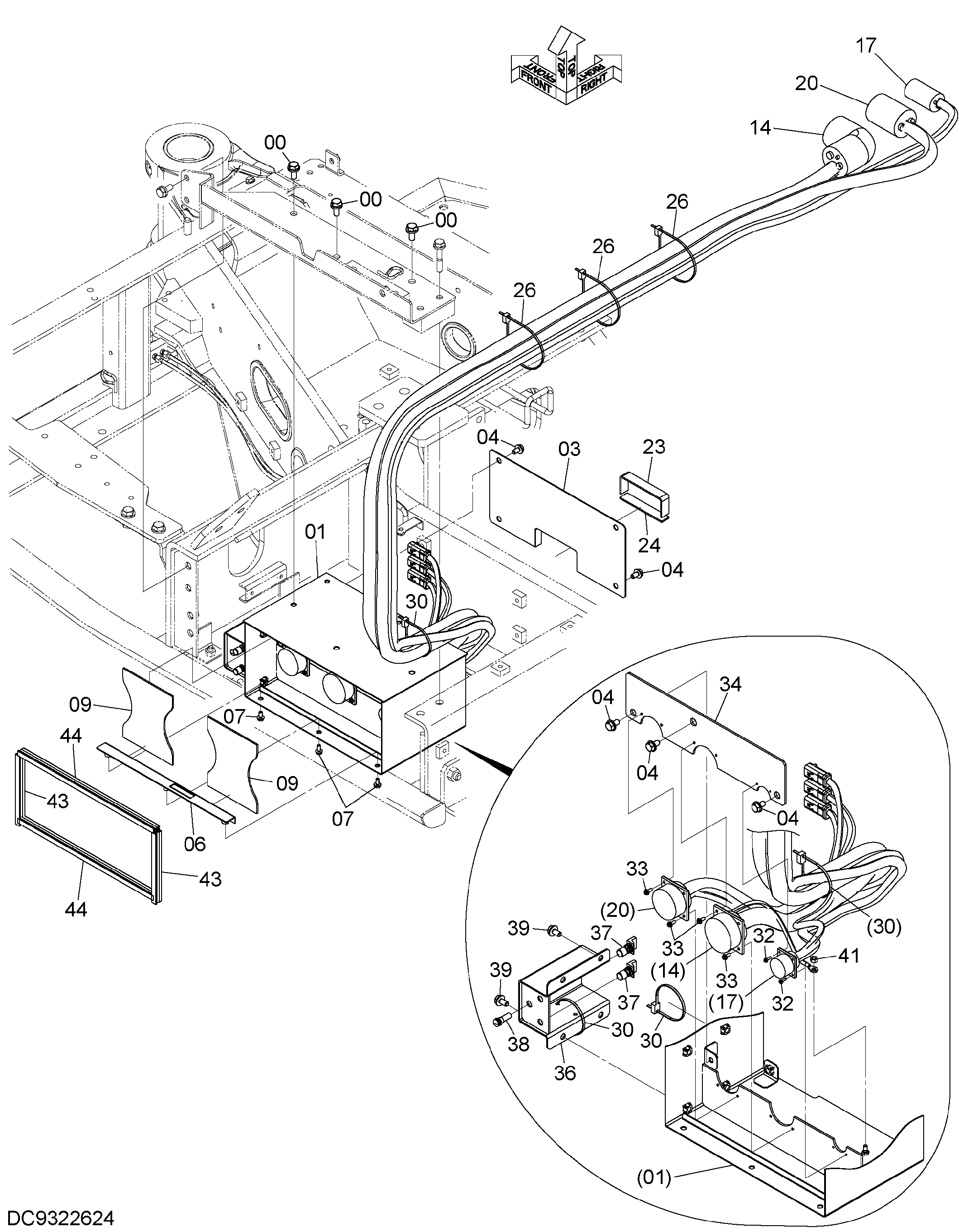

Заводская схема «Трос» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J271025 | Болт с шайбой | 3 |
| 00A | J901025 | Болт | 1 |
| 00B | J222010 | Шайба | 1 |
| 01 | 7061998 | Корпус | 1 |
| 03 | 8129339 | Крышка питатель | 1 |
| 04 | J260816 | Болт с шайбой | 7 |
| 04A | J900816 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 06 | 8129337 | Кронштейн | 1 |
| 07 | J260614 | Болт с шайбой | 3 |
| 07A | J900614 | Болт | 1 |
| 07B | A590106 | Плоская шайба | 1 |
| 09 | 4736300 | Пластина | 2 |
| 14 | YD00000148 | Трос | 1 |
| 17 | YD00000150 | Трос | 1 |
| 20 | YD00000149 | Трос | 1 |
| 23 | 4736308 | Резиновая прокладка | 1 |
| 24 | 4736307 | Резиновая прокладка | 1 |
| 26 | 4323613 | Ленточный зажим | 3 |
| 30 | 4323613 | Ленточный зажим | 3 |
| 32 | J680312 | Винт с шайбой | 4 |
| 33 | J680412 | Винт с шайбой | 8 |
| 34 | YD00000221 | Пластина | 1 |
| 36 | YD40000961 | Кронштейн | 1 |
| 37 | 4695023 | Выключатель пусхбут. | 2 |
| 38 | 4615601 | Фонарь пилотный | 1 |
| 39 | J260816 | Болт с шайбой | 4 |
| 39A | J900816 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 41 | M500605 | Гайка | 1 |
| 43 | YD00002296 | Уплотнитель | 2 |
| 44 | YD00002297 | Уплотнитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
