Контроллер (1) — HITACHI ZX35B

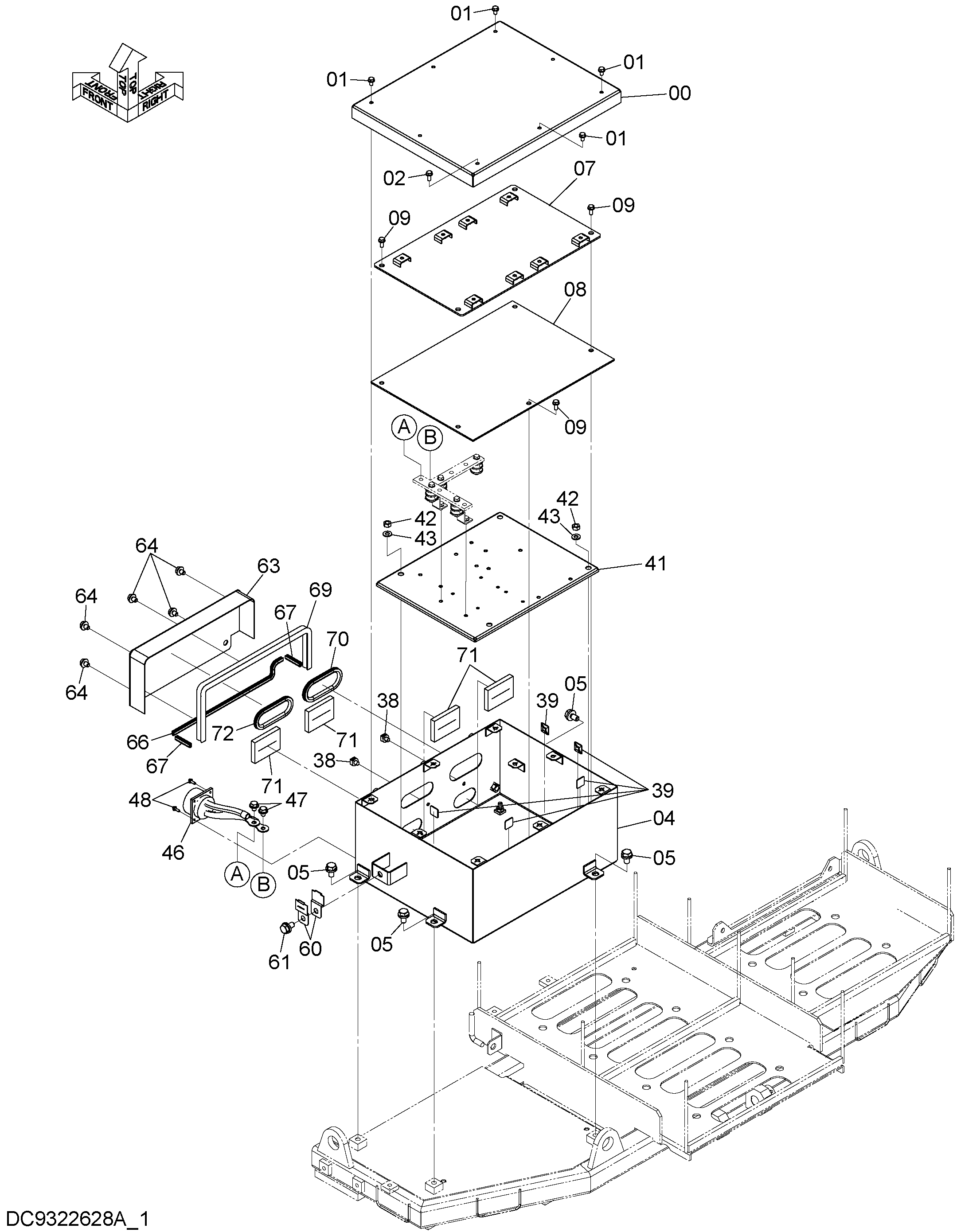

Заводская схема «Контроллер (1)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD00001747 | Крышка | 1 |
| 01 | J260612 | Болт с шайбой | 6 |
| 01A | J900612 | Болт | 1 |
| 01B | A590106 | Плоская шайба | 1 |
| 02 | J260616 | Болт с шайбой | 2 |
| 02A | J900616 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 04 | YD40000835 | Короб | 1 |
| 05 | J271020 | Болт с шайбой | 4 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | YD40000867 | Кронштейн | 1 |
| 08 | YD00001746 | Пластина | 1 |
| 09 | J260616 | Болт с шайбой | 5 |
| 09A | J900616 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 38 | 4665161 | Базовый | 2 |
| 39 | 4289709 | Опора | 5 |
| 41 | YD40000825 | Кронштейн | 1 |
| 42 | M500807 | Гайка | 4 |
| 43 | A590108 | Плоская шайба | 4 |
| 46 | YD00002300 | Трос | 1 |
| 47 | J260812 | Болт с шайбой | 2 |
| 47A | J900812 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
| 48 | J680414 | Винт с шайбой | 4 |
| 60 | 4610592 | Кронштейн | 2 |
| 61 | J271020 | Болт с шайбой | 1 |
| 61A | J901020 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 63 | YD40000869 | Крышка | 1 |
| 64 | J260812 | Болт с шайбой | 5 |
| 64A | J900812 | Болт | 1 |
| 64B | A590108 | Плоская шайба | 1 |
| 66 | 4424215 | Уплотнитель | 1 |
| 67 | 4485975 | Резиновая прокладка | 2 |
| 69 | 4703432 | Резиновое уплотнение | 1 |
| 70 | 4477540 | Резиновая прокладка | 1 |
| 71 | YD00002302 | Резиновое уплотнение | 4 |
| 72 | YD00002307 | Трим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
