Облицовка (2-1) — HITACHI ZX35B

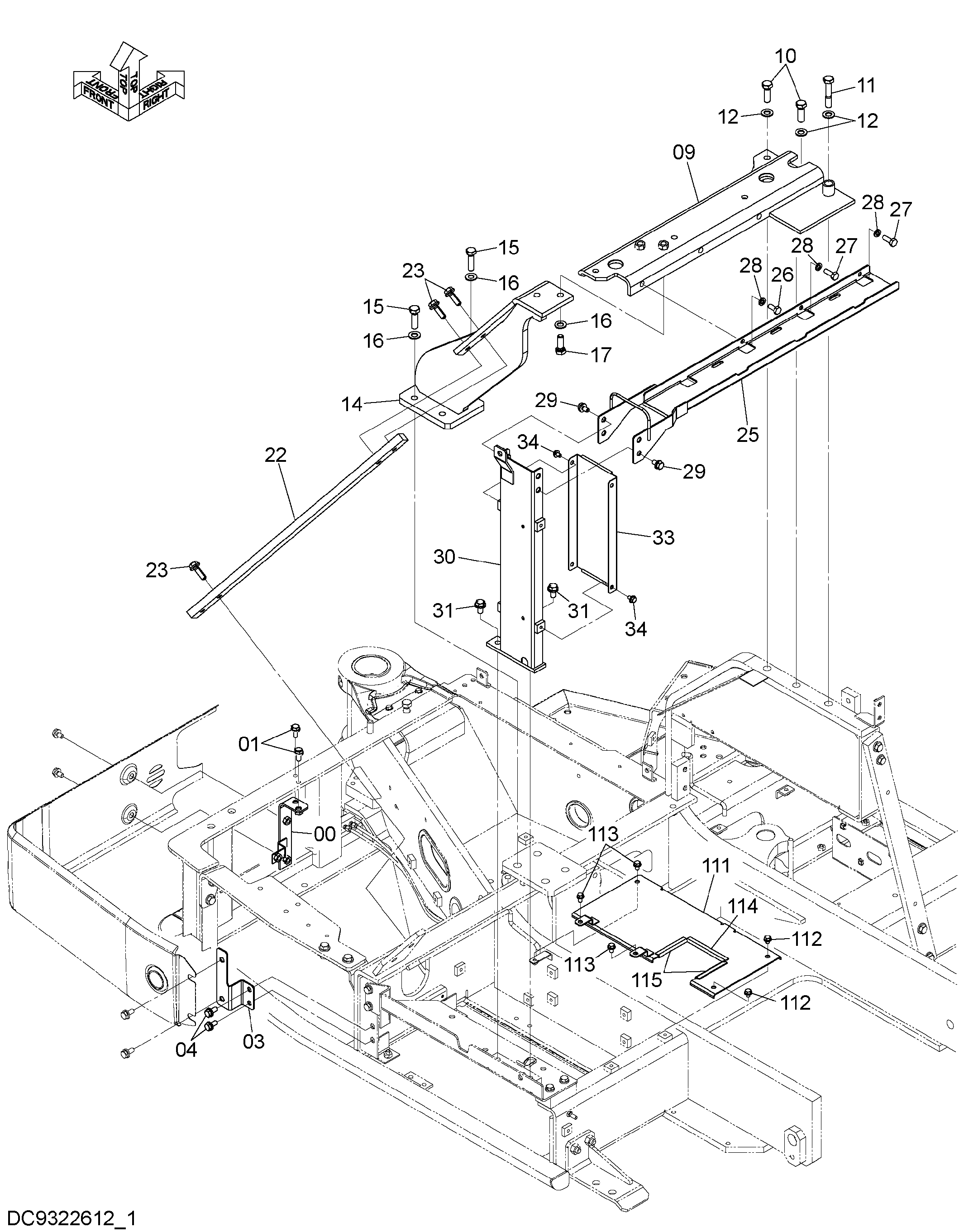

Заводская схема «Облицовка (2-1)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762796 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 9774698 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 09 | 7061999 | Опора | 1 |
| 10 | J901445 | Болт | 2 |
| 11 | J901475 | Болт | 1 |
| 12 | A590114 | Плоская шайба | 3 |
| 14 | 7061993 | Кронштейн | 1 |
| 15 | J901450 | Болт | 4 |
| 16 | A590114 | Плоская шайба | 6 |
| 17 | J901440 | Болт | 2 |
| 22 | 4736366 | Пластина | 1 |
| 23 | J271240 | Болт с шайбой | 4 |
| 23A | J901240 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | YD40001303 | Кронштейн | 1 |
| 26 | J901025 | Болт | 1 |
| 27 | J901030 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 3 |
| 29 | J271020 | Болт с шайбой | 4 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | YD40001304 | Кронштейн | 1 |
| 31 | J271225 | Болт с шайбой | 2 |
| 31A | J901225 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 33 | YD40000936 | Крышка | 1 |
| 34 | J260814 | Болт с шайбой | 4 |
| 34A | J900814 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 111 | YD40000431 | Пластина | 1 |
| 112 | J260812 | Болт с шайбой | 2 |
| 112A | J900812 | Болт | 1 |
| 112B | A590108 | Плоская шайба | 1 |
| 113 | J260816 | Болт с шайбой | 3 |
| 113A | J900816 | Болт | 1 |
| 113B | A590108 | Плоская шайба | 1 |
| 114 | YD00002294 | Амортизатор | 1 |
| 115 | YD00002295 | Амортизатор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
