Пилотные гидролинии (2-1) — HITACHI ZX35B

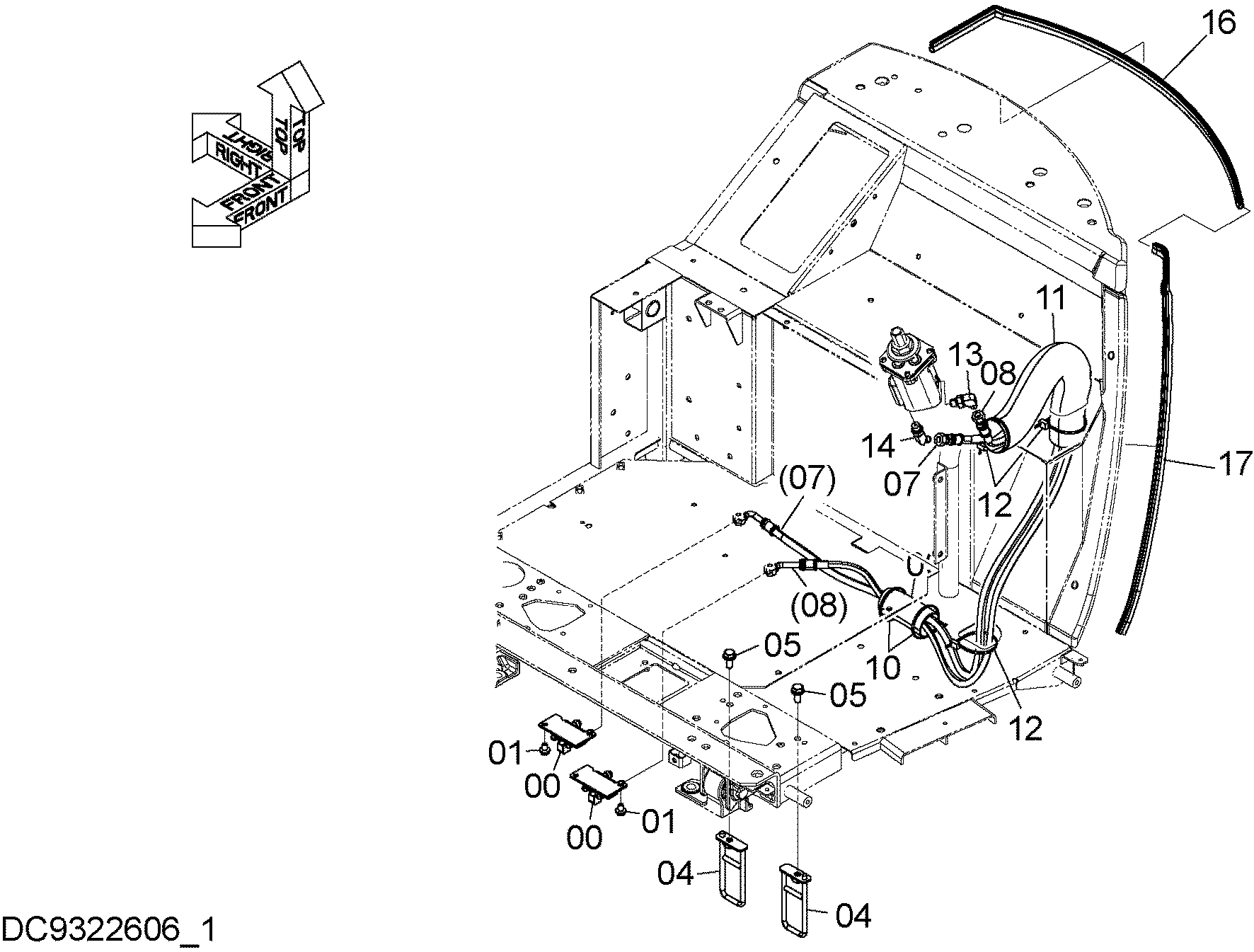

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4712367 | Коллектор | 2 |
| 01 | J260814 | Болт с шайбой | 4 |
| 01A | J900814 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 04 | 8093629 | Направляющая шланг | 2 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4725636 | Шланг | 1 |
| 08 | 4725633 | Шланг | 1 |
| 09 | 4484505 | Сиденье резиновый | 1 |
| 10 | 4323613 | Ленточный зажим | 2 |
| 11 | 4475439 | Защитный кожух | 1 |
| 12 | 4055312 | Ленточный зажим | 3 |
| 13 | 4652861 | Фильтр | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4636326 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4651343 | Резиновое уплотнение | 1 |
| 17 | 4611850 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
