Радиатор (1) — HITACHI ZX35B

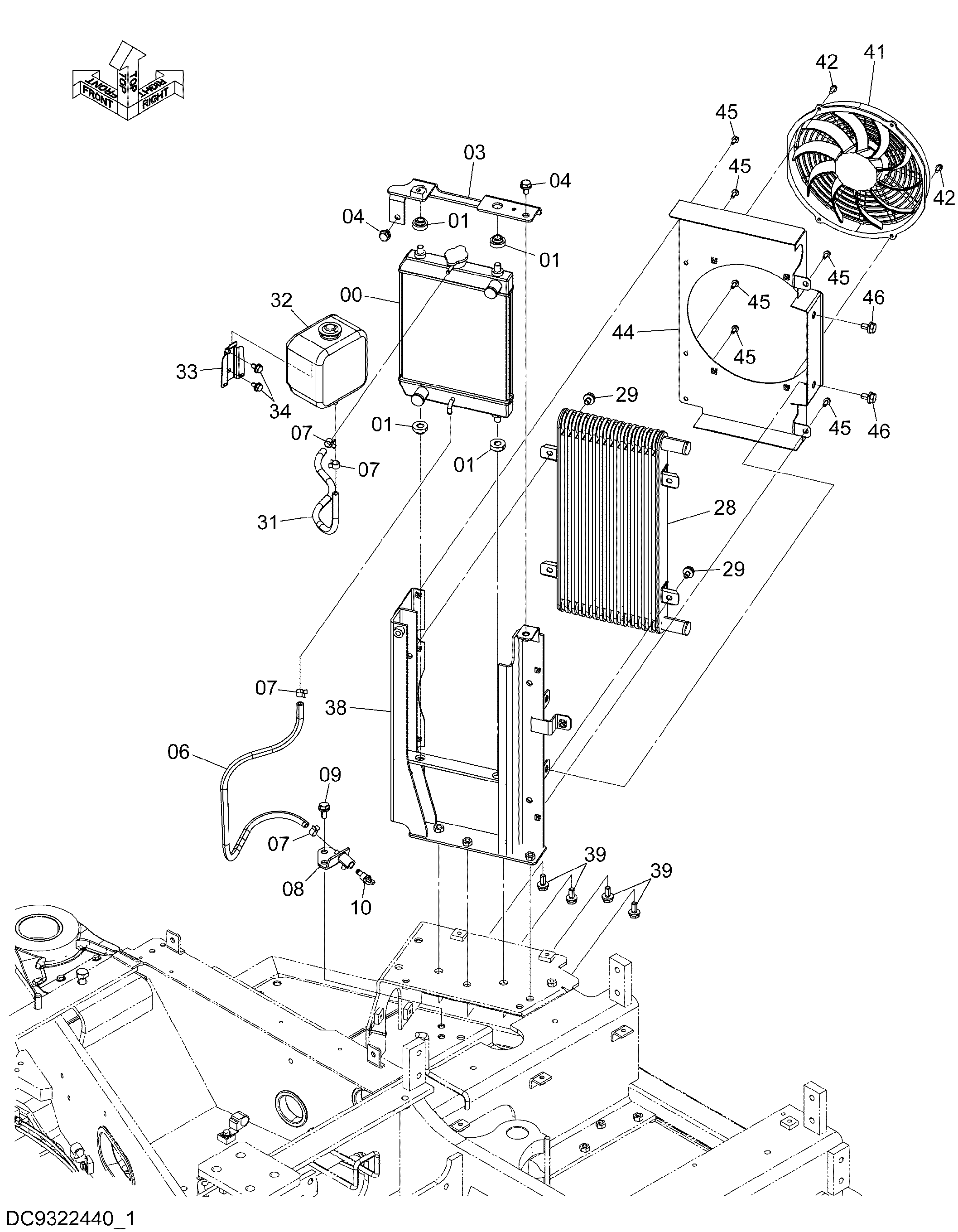

Заводская схема «Радиатор (1)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4720571 | Радиатор | 1 |
| 01 | 4662406 | Резиновая подушка | 4 |
| 03 | 8129310 | Кронштейн | 1 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4736260 | Водяной шланг | 1 |
| 07 | 4351486 | Хомут шланга | 4 |
| 08 | 4401686 | Кран | 1 |
| 09 | J271020 | Болт с шайбой | 2 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4401687 | Кран | 1 |
| 28 | 4681352 | Масляный радиатор | 1 |
| 29 | J271020 | Болт с шайбой | 4 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 4736259 | Водяной шланг | 1 |
| 32 | 4396336 | Бак воды | 1 |
| 33 | 4338974 | Кронштейн | 1 |
| 34 | J260614 | Болт с шайбой | 2 |
| 34A | J900614 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 38 | 7061984 | Кронштейн | 1 |
| 39 | J271025 | Болт с шайбой | 4 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4736281 | Вентилятор | 1 |
| 42 | J680616 | Винт с шайбой | 4 |
| 44 | 7061985 | Кожух | 1 |
| 45 | J260616 | Болт с шайбой | 6 |
| 45A | J900616 | Болт | 1 |
| 45B | A590106 | Плоская шайба | 1 |
| 46 | J271020 | Болт с шайбой | 2 |
| 46A | J901020 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
