Наклон устройство — HITACHI ZX35B

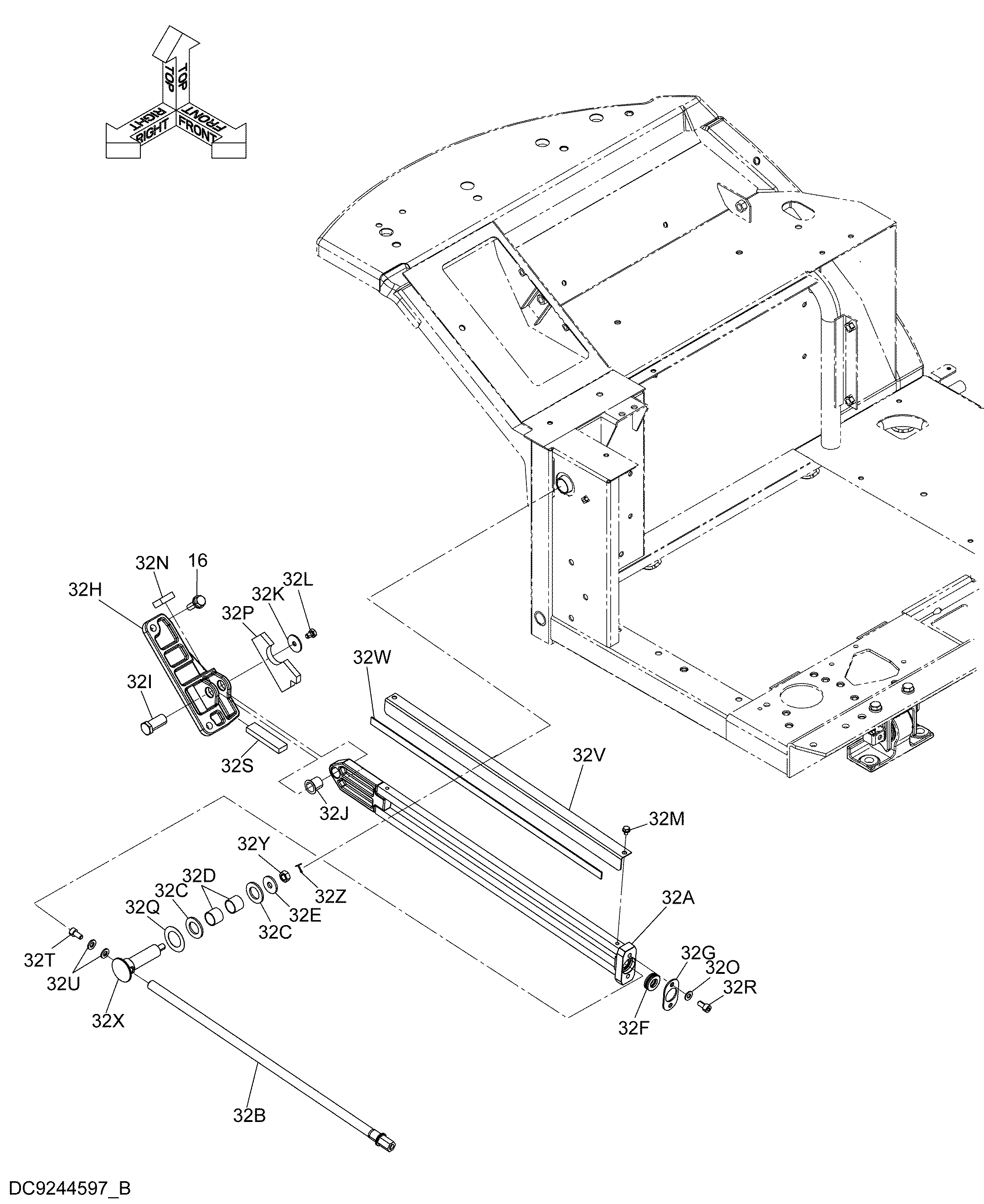

Заводская схема «Наклон устройство» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | J271035 | Болт с шайбой | 2 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 32 | 9245857 | Наклон устройство в сборе | 1 |
| 32A | 8098392 | Кронштейн | 1 |
| 32B | 9763444 | Болт | 1 |
| 32C | A590122 | Плоская шайба | 2 |
| 32D | 4627409 | Втулка | 2 |
| 32E | J217083 | Шайба | 1 |
| 32F | 4627407 | Шариковый подшипник | 1 |
| 32G | 4627411 | Пластина | 1 |
| 32H | 3103485 | Кронштейн | 1 |
| 32I | 4627415 | Палец | 1 |
| 32J | 4627414 | Втулка | 1 |
| 32K | 4308365 | Шайба плаин | 1 |
| 32L | J900812 | Болт | 1 |
| 32M | J260610 | Болт с шайбой | 2 |
| 32M1 | J900610 | Болт | 1 |
| 32M2 | A590106 | Плоская шайба | 1 |
| 32N | 4631279 | Резиновая прокладка | 1 |
| 32O | A590108 | Плоская шайба | 2 |
| 32P | 4633219 | Резиновая прокладка | 1 |
| 32Q | 4635824 | Шайба | 1 |
| 32R | J780816 | Болт с внутренним шестигранником | 2 |
| 32S | 4633410 | Резиновая прокладка | 1 |
| 32T | J780816 | Болт с внутренним шестигранником | 1 |
| 32U | J222008 | Шайба | 2 |
| 32V | 4635822 | Крышка | 1 |
| 32W | 4635854 | Сиденье | 1 |
| 32X | 3107842 | Палец | 1 |
| 32Y | J950010 | Гайка | 1 |
| 32Z | A762520 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
