Крышка (5-1) — HITACHI ZX35B

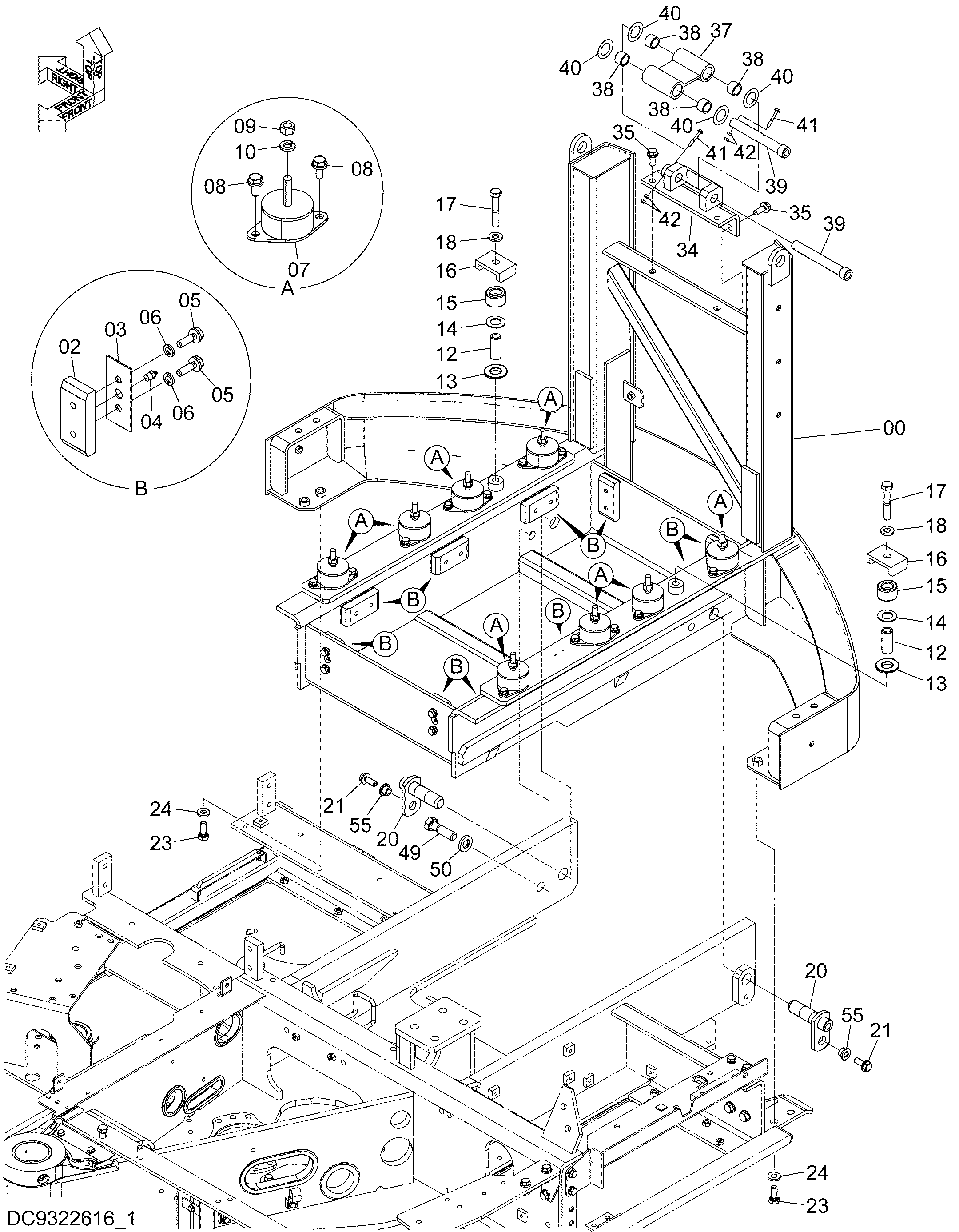

Заводская схема «Крышка (5-1)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5014851	Базовый	1
02	4454311	Пластина скольжение	10
03	YD00000096	Пластина	10
04	J75481	Пресс-маслёнка	10
05	J271035	Болт с шайбой	20
05A	J901035	Болт	1
05B	J222010	Шайба	1
06	A590910	Пружинная шайба	20
07	4736278	Амортизатор резиновый	8
08	J271025	Болт с шайбой	16
08A	J901025	Болт	1
08B	J222010	Шайба	1
09	J950012	Гайка	8
10	A590912	Пружинная шайба	8
12	YD00000095	Втулка	2
13	4633288	Шайба нейлоновый	2
14	4388414	Регулировочная шайба	2
15	4628789	Резиновая прокладка	2
16	YD40000317	Ограничитель	2
17	J921690	Болт	2
18	J222016	Шайба	2
20	YD40000925	Палец	2
21	J271235	Болт с шайбой	2
21A	J901235	Болт	1
21B	J222012	Шайба	1
23	J901435	Болт	4
24	J222014	Шайба	4
34	7062003	Кронштейн	1
35	J271235	Болт с шайбой	4
35A	J901235	Болт	1
35B	J222012	Шайба	1
37	9774701	Кронштейн	1
38	4359773	Втулка	4
39	YD00003010	Палец	2
40	4340233	Регулировочная шайба	4
41	J260645	Болт с шайбой	2
41A	J900645	Болт	1
41B	A590106	Плоская шайба	1
42	M500605	Гайка	4
49	J932070	Болт	1
50	J222020	Шайба	1
55	4339354	Втулка	2

Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
