Гидролинии рабочего оборудования — HITACHI ZX35B

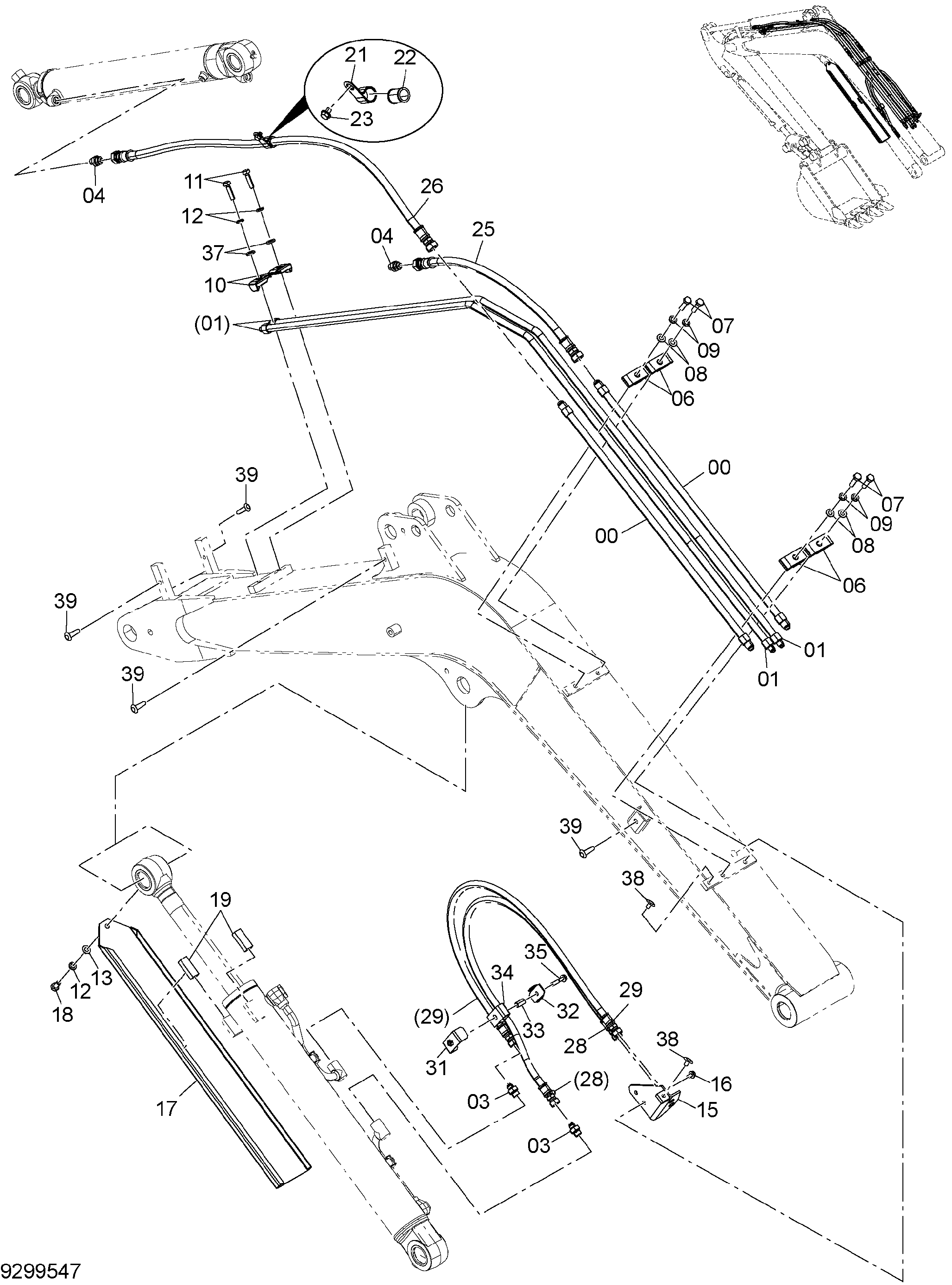

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9770486 | Трубка | 2 |
| 01 | 8098862 | Трубка | 2 |
| 03 | A852133 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852134 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | J901040 | Болт | 4 |
| 08 | A590110 | Плоская шайба | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 10 | 4190124 | Хомут трубки | 2 |
| 11 | J901040 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 3 |
| 13 | A590110 | Плоская шайба | 1 |
| 15 | 9769286 | Кронштейн | 1 |
| 16 | J260816 | Болт с шайбой | 2 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 8092811 | Крышка | 1 |
| 18 | J901020 | Болт | 1 |
| 19 | 4352044 | Резиновая прокладка | 2 |
| 21 | 4190277 | Зажим | 1 |
| 22 | 4374995 | Резиновая втулка | 1 |
| 23 | J260814 | Болт с шайбой | 1 |
| 23A | J900814 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | 4696441 | Шланг | 1 |
| 26 | 4696442 | Шланг | 1 |
| 28 | 4660245 | Шланг | 1 |
| 29 | 4633406 | Шланг | 1 |
| 31 | 9763240 | Хомут | 1 |
| 32 | 4625425 | Крышка | 1 |
| 33 | 4391196 | Проставка | 1 |
| 34 | 4402284 | Резиновая втулка | 1 |
| 35 | J260840 | Болт с шайбой | 1 |
| 35A | J900840 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 37 | J222010 | Шайба | 2 |
| 38 | 4484294 | Пробка | 2 |
| 39 | 4288579 | Пробка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
