Основные гидролинии (1) — HITACHI ZX35B

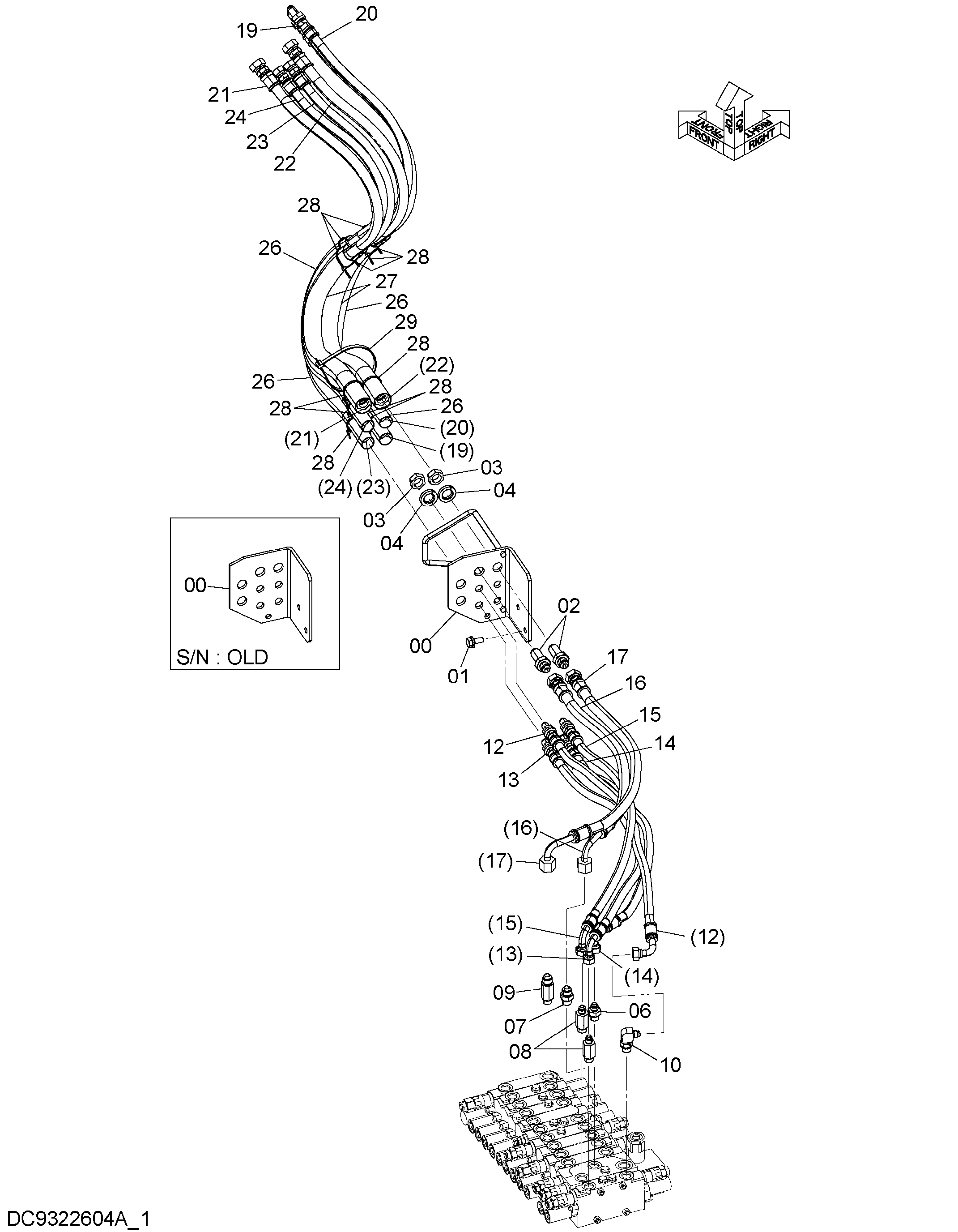

Заводская схема «Основные гидролинии (1)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4692920 | Кронштейн | 1 |
| 00 | YD40001337 | Направляющая шланг | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4656270 | Адаптер | 2 |
| 03 | 4465189 | Гайка | 2 |
| 04 | J257220 | Пружинная шайба | 2 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852134 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4276965 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4276966 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4692908 | Шланг | 1 |
| 13 | 4692909 | Шланг | 1 |
| 14 | 4692910 | Шланг | 1 |
| 15 | 4692911 | Шланг | 1 |
| 16 | 4692912 | Шланг | 1 |
| 17 | 4692913 | Шланг | 1 |
| 19 | 4692914 | Шланг | 1 |
| 20 | 4692915 | Шланг | 1 |
| 21 | 4692918 | Шланг | 1 |
| 22 | 4692919 | Шланг | 1 |
| 23 | 4693023 | Шланг | 1 |
| 24 | 4693024 | Шланг | 1 |
| 26 | 4489557 | Защита шланга | 4 |
| 27 | 4489560 | Защита шланга | 2 |
| 28 | 4326365 | Ленточный зажим | 12 |
| 29 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
