Основной рама — HITACHI ZX35B

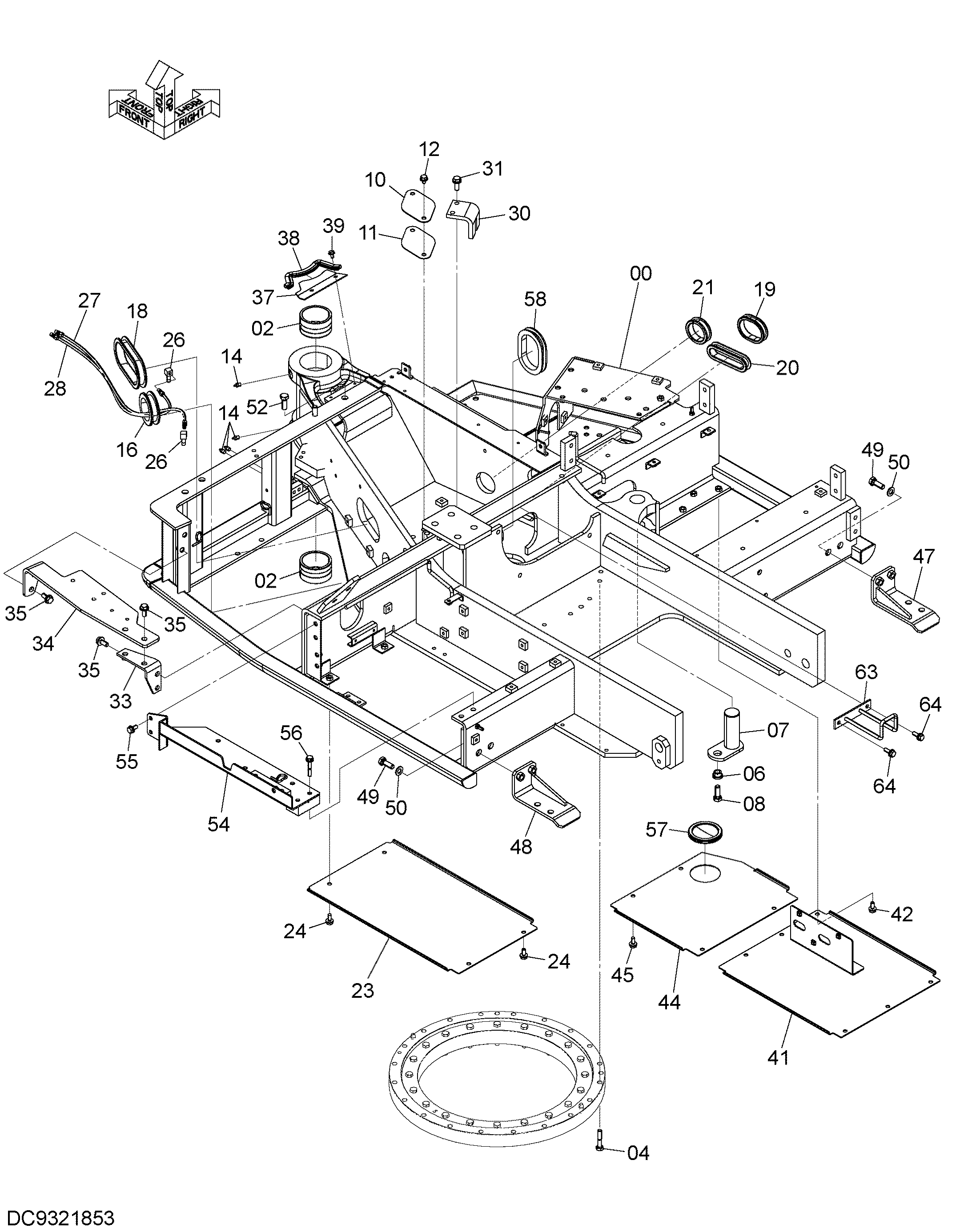

Заводская схема «Основной рама» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5013398 | Рама основной | 1 |
| 02 | 4332758 | Втулка | 2 |
| 04 | J921260 | Болт | 22 |
| 06 | 4339355 | Втулка | 1 |
| 07 | 9758100 | Палец | 1 |
| 08 | J901440 | Болт | 1 |
| 10 | 4604209 | Крышка | 1 |
| 11 | 4161735 | Манжета | 1 |
| 12 | J271016 | Болт с шайбой | 2 |
| 12A | J901016 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | J75481 | Пресс-маслёнка | 4 |
| 16 | 4246927 | Резиновая втулка | 1 |
| 18 | 4626997 | Резиновая втулка | 1 |
| 19 | 4349372 | Резиновая втулка | 1 |
| 20 | 4633960 | Резиновая втулка | 1 |
| 21 | 4255530 | Резиновая втулка | 1 |
| 23 | 4736277 | Крышка | 1 |
| 24 | J271025 | Болт с шайбой | 4 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4606713 | Угловой штуцер | 2 |
| 27 | 4461604 | Нейлоновый шланг | 1 |
| 28 | 4603037 | Нейлоновый шланг | 1 |
| 30 | 4626250 | Ограничитель | 1 |
| 31 | J271235 | Болт с шайбой | 2 |
| 31A | J901235 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 33 | 9762109 | Кронштейн | 1 |
| 34 | 3123854 | Кронштейн | 1 |
| 35 | J271230 | Болт с шайбой | 6 |
| 35A | J901230 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 37 | 3108753 | Пластина | 1 |
| 38 | 4332048 | Резиновое уплотнение | 1 |
| 39 | J260816 | Болт с шайбой | 2 |
| 39A | J900816 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 41 | YD40001033 | Крышка | 1 |
| 42 | J271025 | Болт с шайбой | 6 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 4736275 | Крышка | 1 |
| 45 | J271025 | Болт с шайбой | 4 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 47 | 8129321 | Правый кронштейн | 1 |
| 48 | 8129322 | Левый кронштейн | 1 |
| 49 | J901440 | Болт | 4 |
| 50 | A590114 | Плоская шайба | 4 |
| 52 | J901440 | Болт | 1 |
| 54 | 7061987 | Кронштейн | 1 |
| 55 | J271025 | Болт с шайбой | 2 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | J271060 | Болт с шайбой | 2 |
| 56A | J901060 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | 4340134 | Резиновая втулка | 1 |
| 58 | 4275015 | Резиновая втулка | 1 |
| 63 | 9774699 | Направляющая шланг | 1 |
| 64 | J271030 | Болт с шайбой | 2 |
| 64A | J901030 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
