Основные гидролинии (2) — HITACHI ZX35B

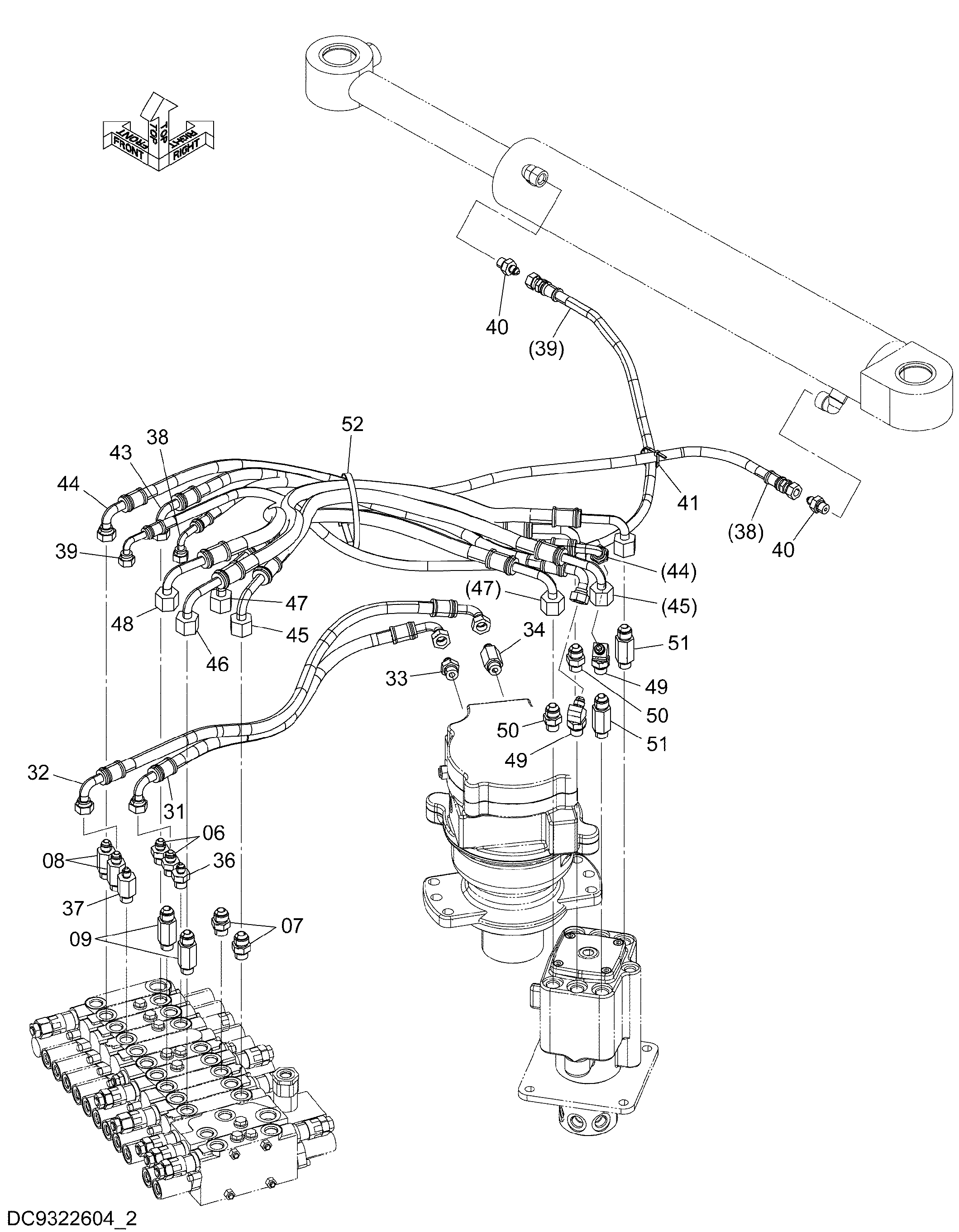

Заводская схема «Основные гидролинии (2)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | A852133 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852134 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4276965 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4276966 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4725583 | Шланг | 1 |
| 32 | 4725584 | Шланг | 1 |
| 33 | A852133 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4276965 | Адаптер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | A852132 | Адаптер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4276964 | Адаптер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4627204 | Шланг | 1 |
| 39 | 4725585 | Шланг | 1 |
| 40 | A852122 | Адаптер | 2 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4326365 | Ленточный зажим | 1 |
| 43 | 4725581 | Шланг | 1 |
| 44 | 4725582 | Шланг | 1 |
| 45 | 4725586 | Шланг | 1 |
| 46 | 4725587 | Шланг | 1 |
| 47 | 4725588 | Шланг | 1 |
| 48 | 4725589 | Шланг | 1 |
| 49 | A852233 | Угловой штуцер | 2 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | A852133 | Адаптер | 2 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4276965 | Адаптер | 2 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
