Пилотные гидролинии (1-1) — HITACHI ZX35B

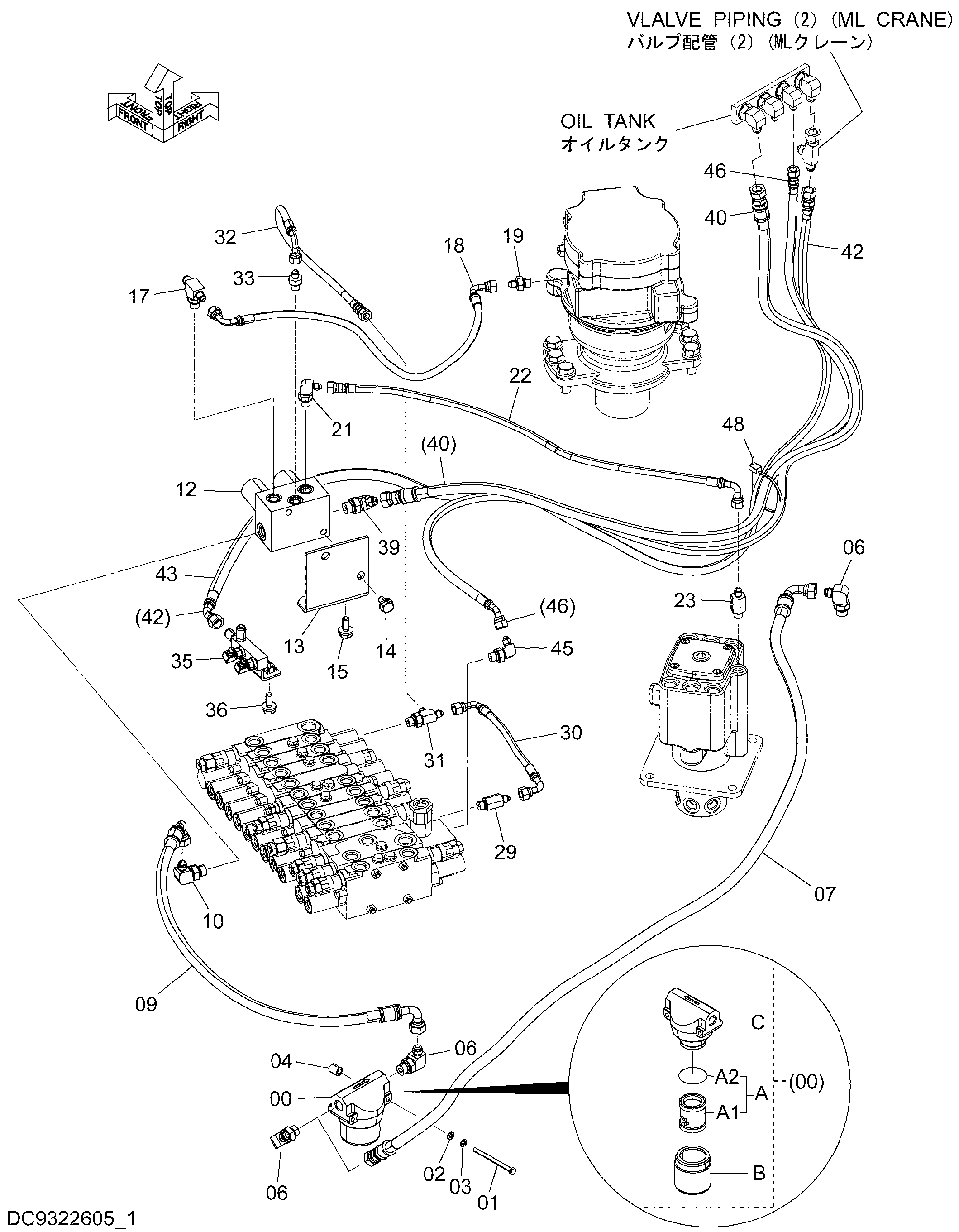

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457683 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00A1 | 4294129 | Фильтрующий элемент | 1 |
| 00A2 | 4294161 | Уплотнительное кольцо | 1 |
| 01 | J900680 | Болт | 2 |
| 02 | A590106 | Плоская шайба | 2 |
| 03 | A590906 | Пружинная шайба | 2 |
| 04 | 4277425 | Проставка | 2 |
| 06 | A852333 | Угловой штуцер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4725603 | Шланг | 1 |
| 09 | 4627056 | Шланг | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4607613 | Электромагнитный клапан | 1 |
| 13 | 9760775 | Кронштейн | 1 |
| 14 | J271020 | Болт с шайбой | 2 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4226388 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4725593 | Пластиковый шланг | 1 |
| 19 | A852122 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852322 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4725594 | Пластиковый шланг | 1 |
| 23 | 4270517 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4270517 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4653272 | Пластиковый шланг | 1 |
| 31 | A852422 | Тройник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4653271 | Пластиковый шланг | 1 |
| 33 | A852122 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4712712 | Коллектор | 1 |
| 36 | J271025 | Болт с шайбой | 2 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 39 | A852233 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4725623 | Шланг | 1 |
| 42 | 4725590 | Пластиковый шланг | 1 |
| 43 | 4327293 | Защитный кожух | 1 |
| 45 | A852322 | Угловой штуцер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4725592 | Пластиковый шланг | 1 |
| 48 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
