Поворотная колонна — HITACHI ZX35B

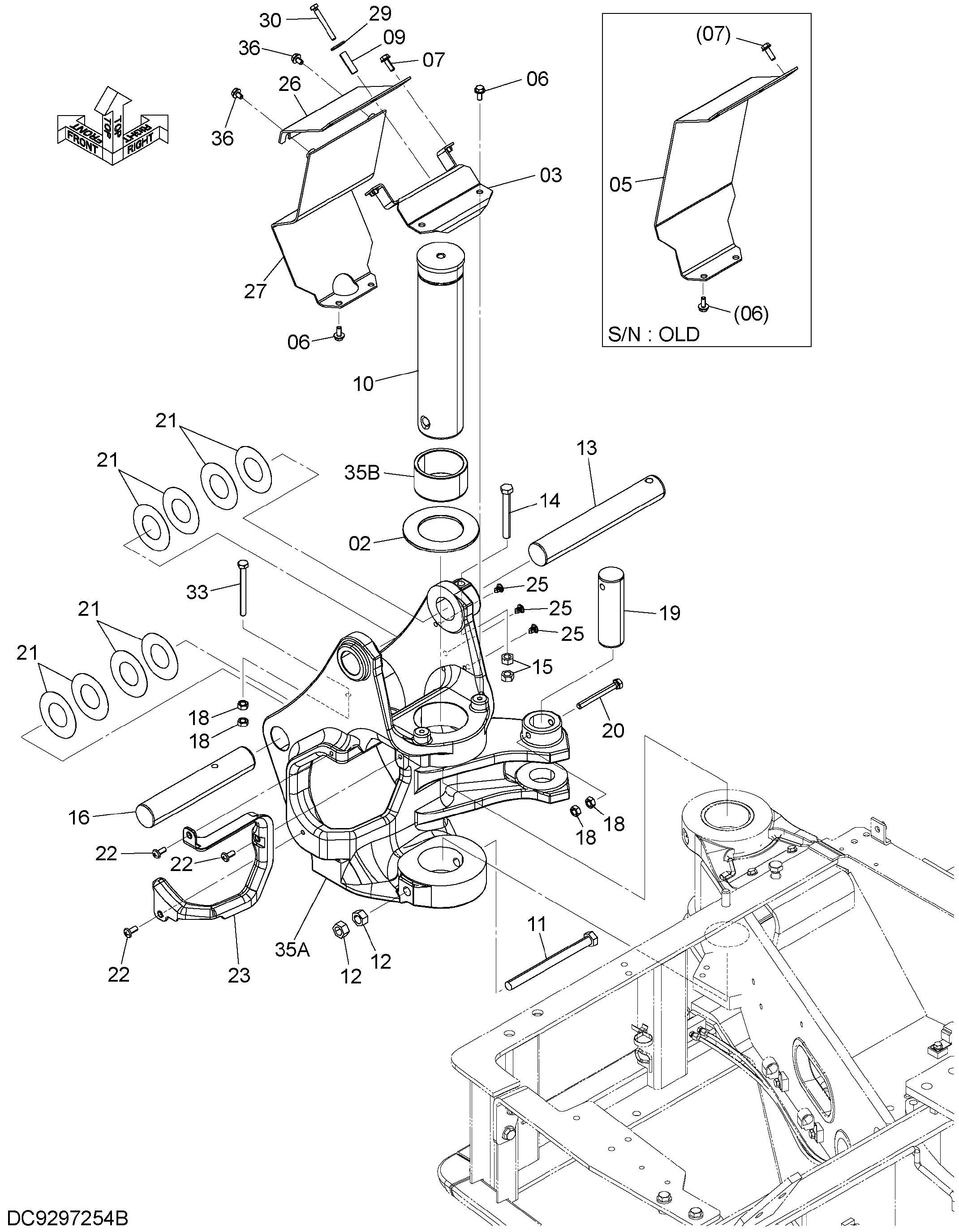

Заводская схема «Поворотная колонна» для HITACHI ZX35B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4332769 | Упорная пластина | 1 |
| 03 | 8093314 | Крышка | 1 |
| 05 | 2050476 | Крышка | 1 |
| 06 | J260820 | Болт с шайбой | 4 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 4608738 | Втулка | 1 |
| 10 | 4608734 | Палец | 1 |
| 11 | J901615 | Болт | 1 |
| 12 | J950016 | Гайка | 2 |
| 13 | 4416302 | Палец | 1 |
| 14 | J901200 | Болт | 1 |
| 15 | J950012 | Гайка | 2 |
| 16 | 4608735 | Палец | 1 |
| 18 | J950010 | Гайка | 4 |
| 19 | 4331965 | Палец | 1 |
| 20 | J901095 | Болт | 1 |
| 21 | 4354256 | Регулировочная шайба | 8 |
| 22 | J650820 | Винт | 3 |
| 23 | 2050477 | Направляющая шланг | 1 |
| 25 | 4361804 | Пробка | 3 |
| 26 | YD00003139 | Крышка | 1 |
| 27 | YD40001338 | Крышка | 1 |
| 29 | 4338215 | Шайба | 1 |
| 30 | J900865 | Болт | 1 |
| 33 | 4662253 | Стопорный палец | 1 |
| 35 | 9309030 | Свингпост | 1 |
| 35A | 0004943 | Свингпост | 1 |
| 35B | 4608736 | Втулка | 1 |
| 36 | J260814 | Болт с шайбой | 2 |
| 36A | J900814 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
