Удлинитель трубопроводы (подъём кабина) — HITACHI ZX350W

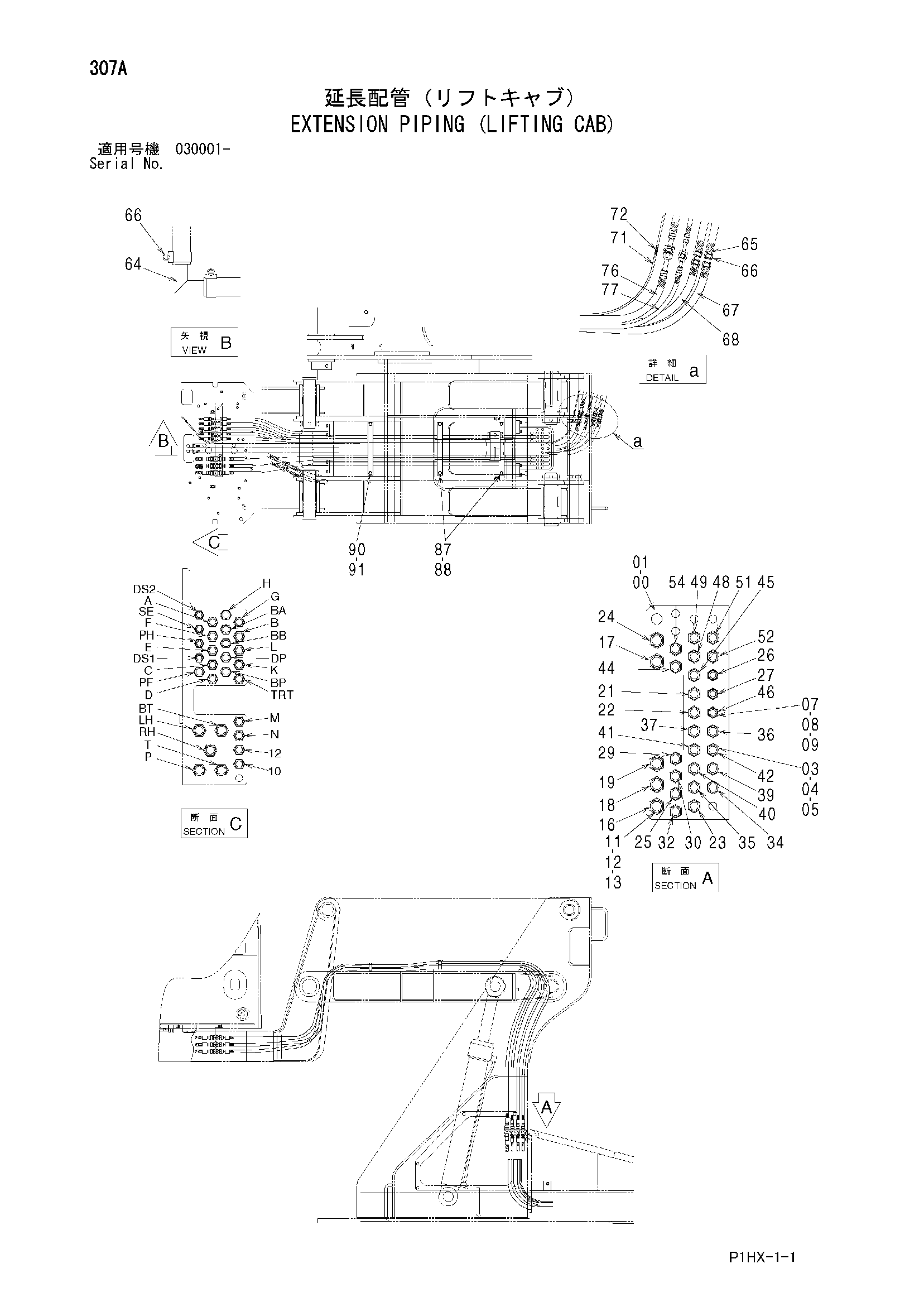

Заводская схема «Удлинитель трубопроводы (подъём кабина)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3100525 | Кронштейн | 1 |
| 01 | J271020 | Болт с шайбой | 4 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4202532 | Адаптер | 20 |
| 04 | A590914 | Пружинная шайба | 20 |
| 05 | 4202531 | Гайка | 20 |
| 07 | 4248117 | Адаптер | 5 |
| 08 | A590912 | Пружинная шайба | 5 |
| 09 | 4209198 | Гайка | 5 |
| 11 | 4315207 | Адаптер | 5 |
| 12 | A590920 | Пружинная шайба | 5 |
| 13 | 4465189 | Гайка | 5 |
| 16 | 9226644 | Шланг в сборе | 1 |
| 16A | 4609345 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 8 |
| 17 | 9226645 | Шланг в сборе | 1 |
| 17A | 4609346 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 8 |
| 18 | 9226646 | Шланг в сборе | 1 |
| 18A | 4609347 | Шланг | 1 |
| 18B | 4327294 | Защитный кожух | 8 |
| 19 | 9226647 | Шланг в сборе | 1 |
| 19A | 4609348 | Шланг | 1 |
| 19B | 4327294 | Защитный кожух | 8 |
| 21 | 9226648 | Шланг в сборе | 1 |
| 21A | 4609349 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 8 |
| 22 | 9226649 | Шланг в сборе | 1 |
| 22A | 4609350 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 8 |
| 23 | 9231218 | Шланг в сборе | 1 |
| 23A | 4609351 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 8 |
| 24 | 9231219 | Шланг в сборе | 1 |
| 24A | 4609352 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 8 |
| 25 | 9231220 | Шланг в сборе | 1 |
| 25A | 4609353 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 8 |
| 26 | 9231221 | Шланг в сборе | 1 |
| 26A | 4609354 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 8 |
| 27 | 9231222 | Шланг в сборе | 1 |
| 27A | 4609355 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 8 |
| 29 | 9226544 | Шланг в сборе | 1 |
| 29A | 4437076 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 8 |
| 30 | 9226543 | Шланг в сборе | 1 |
| 30A | 4603606 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 8 |
| 32 | 9231223 | Шланг в сборе | 1 |
| 32A | 4609356 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 8 |
| 34 | 9226545 | Шланг в сборе | 1 |
| 34A | 4603607 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 8 |
| 35 | 9226546 | Шланг в сборе | 1 |
| 35A | 4437082 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 8 |
| 36 | 9226547 | Шланг в сборе | 1 |
| 36A | 4603608 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 8 |
| 37 | 9226548 | Шланг в сборе | 1 |
| 37A | 4470006 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 8 |
| 39 | 9226550 | Шланг в сборе | 1 |
| 39A | 4603609 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 8 |
| 40 | 9226551 | Шланг в сборе | 1 |
| 40A | 4603610 | Шланг | 1 |
| 40B | 4327293 | Защитный кожух | 8 |
| 41 | 9226552 | Шланг в сборе | 1 |
| 41A | 4603611 | Шланг | 1 |
| 41B | 4327293 | Защитный кожух | 8 |
| 42 | 9226553 | Шланг в сборе | 1 |
| 42A | 4603612 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 8 |
| 44 | 9226556 | Шланг в сборе | 1 |
| 44A | 4488333 | Шланг | 1 |
| 44B | 4327293 | Защитный кожух | 8 |
| 45 | 9226557 | Шланг в сборе | 1 |
| 45A | 4436692 | Шланг | 1 |
| 45B | 4327293 | Защитный кожух | 8 |
| 46 | 9226554 | Шланг в сборе | 1 |
| 46A | 4603613 | Шланг | 1 |
| 46B | 4327293 | Защитный кожух | 8 |
| 48 | 9231224 | Шланг в сборе | 1 |
| 48A | 4440364 | Шланг | 1 |
| 48B | 4327293 | Защитный кожух | 8 |
| 49 | 9231225 | Шланг в сборе | 1 |
| 49A | 4609357 | Шланг | 1 |
| 49B | 4327293 | Защитный кожух | 8 |
| 51 | 9226558 | Шланг в сборе | 1 |
| 51A | 4603615 | Шланг | 1 |
| 51B | 4327293 | Защитный кожух | 8 |
| 52 | 9226559 | Шланг в сборе | 1 |
| 52A | 4603616 | Шланг | 1 |
| 52B | 4327293 | Защитный кожух | 8 |
| 54 | 9231010 | Шланг в сборе | 1 |
| 54A | 4487126 | Шланг | 1 |
| B | 4327293 | Защитный кожух | 8 |
| 64 | 4394036 | Соединение трубка | 2 |
| 65 | 4341800 | Трубка | 2 |
| 66 | 4514699 | Хомут шланга | 8 |
| 67 | 4466079 | Водяной шланг | 1 |
| 68 | 4466080 | Водяной шланг | 1 |
| 71 | 4466082 | Шланг (омыватель стекла) | 1 |
| 72 | 4254237 | Соединение | 2 |
| 73 | 4190265 | Зажим | 2 |
| 76 | 4487729 | Шланг (рефригерант) | 1 |
| 77 | 4487730 | Шланг (рефригерант) | 1 |
| 80 | 4055312 | Ленточный зажим | 15 |
| 81 | 4327293 | Защитный кожух | 30 |
| 82 | 4327294 | Защитный кожух | 30 |
| 87 | J271035 | Болт с шайбой | 4 |
| 87A | J901035 | Болт | 1 |
| 87B | J222010 | Шайба | 1 |
| 88 | 9763857 | Хомут шланга | 2 |
| 90 | J271050 | Болт с шайбой | 2 |
| 90A | J901050 | Болт | 1 |
| 90B | J222010 | Шайба | 1 |
| 91 | 9763858 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
