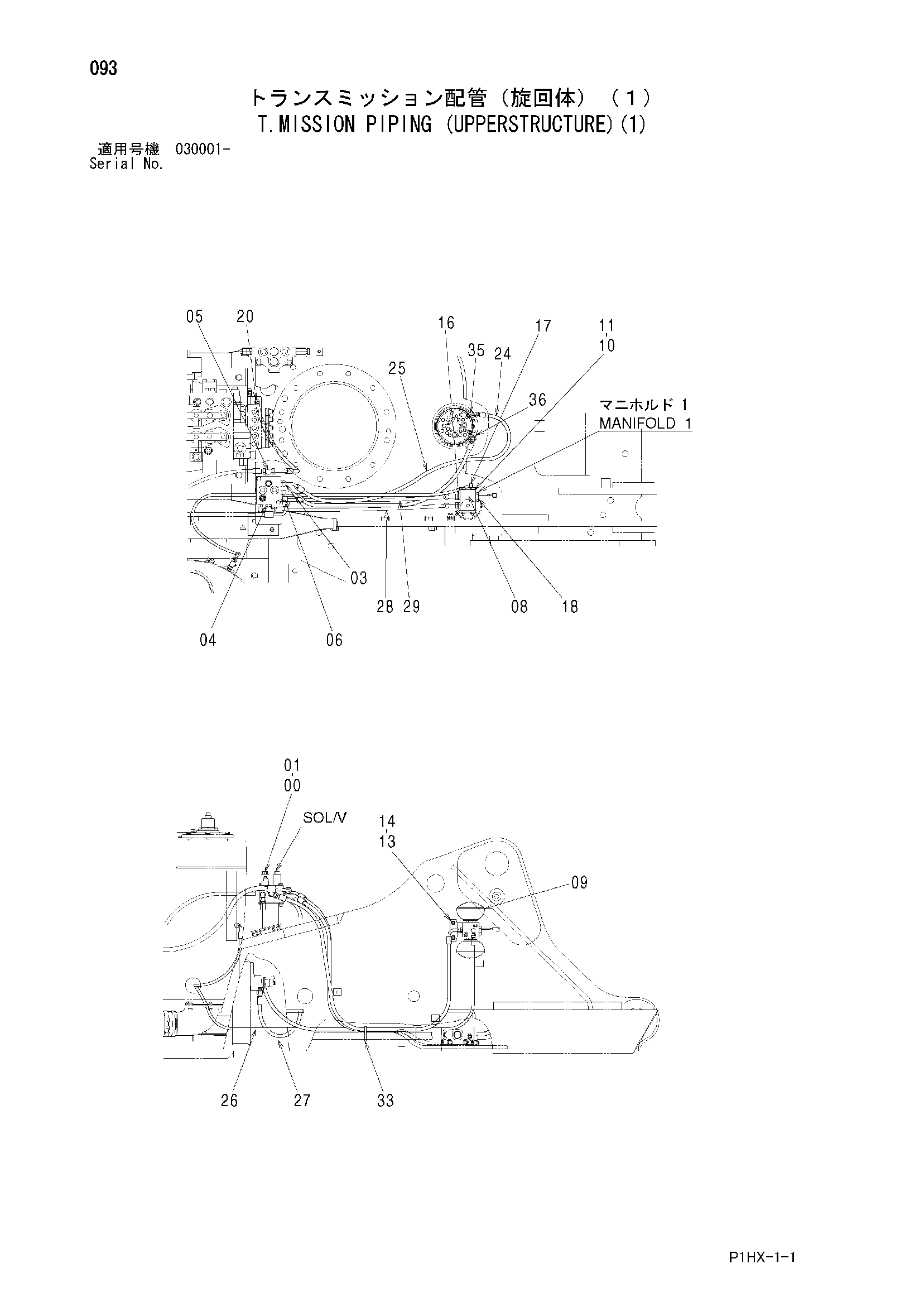

Трансмиссия трубопроводы (верхняя платформа)(1) — HITACHI ZX350W
Заводская схема «Трансмиссия трубопроводы (верхняя платформа)(1)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4464292 | Электромагнитный клапан | 1 |
| 01 | J271000 | Болт с шайбой | 2 |
| 01A | J901000 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A852133 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852533 | Тройник | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852334 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4475646 | Коллектор блок | 1 |
| 09 | 4459333 | Гидроаккумулятор | 2 |
| 10 | J901004 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 13 | 9760185 | Кронштейн | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | A852133 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4459499 | Датчик давления | 1 |
| 18A | 955656 | Уплотнительное кольцо | 1 |
| 20 | A852133 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4379560 | Шланг | 1 |
| 25 | 4367356 | Шланг | 1 |
| 26 | 4396308 | Шланг | 1 |
| 27 | 4487222 | Шланг | 1 |
| 28 | 4347693 | Шланг | 1 |
| 29 | 4408217 | Шланг | 1 |
| 33 | 4055312 | Ленточный зажим | 4 |
| 35 | A852223 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852323 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
