Кондиционер (2) — HITACHI ZX350W

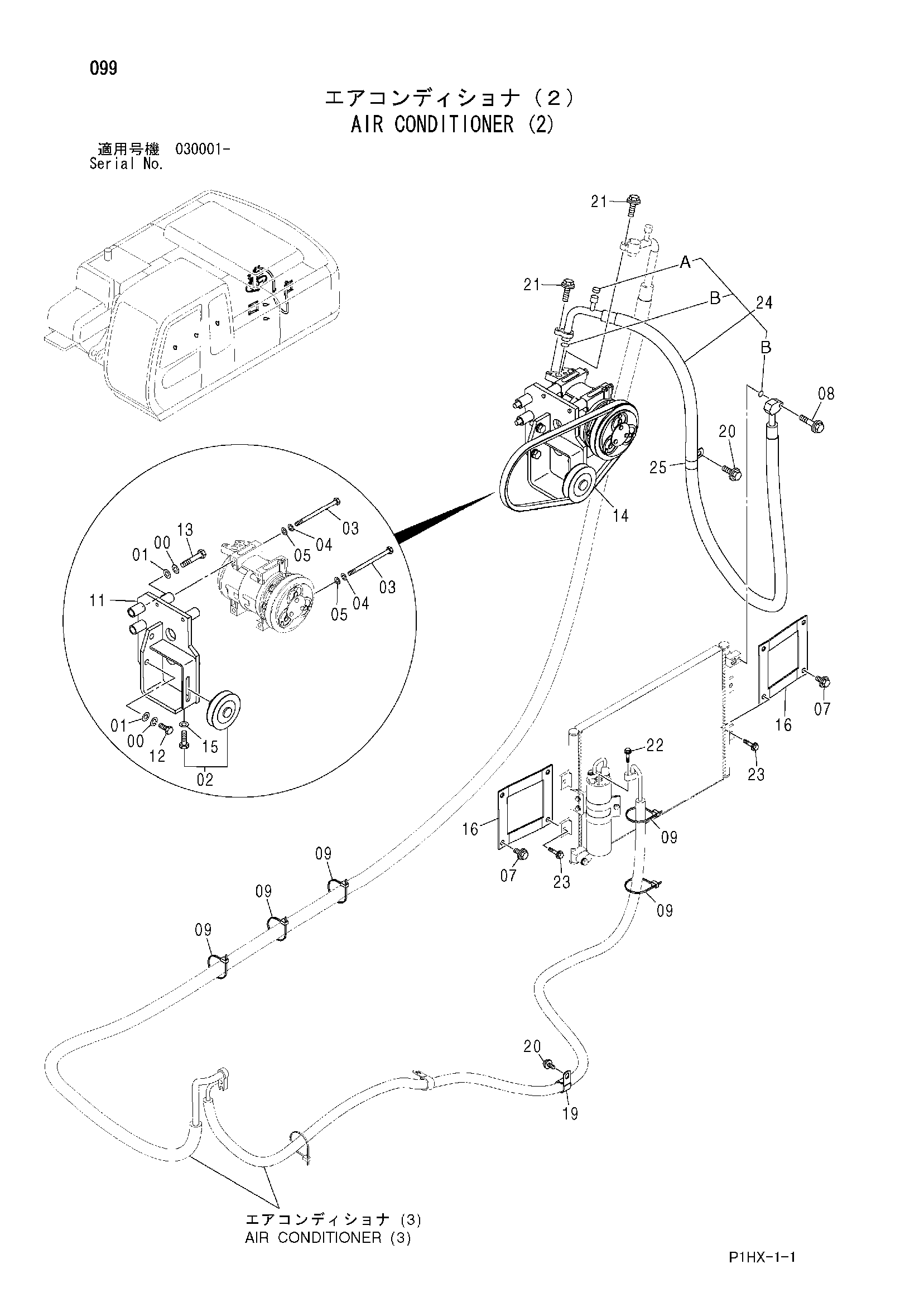

Заводская схема «Кондиционер (2)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A590910 | Пружинная шайба | 4 |
| 01 | A590110 | Плоская шайба | 4 |
| 02 | 4346770 | Шкив | 1 |
| 03 | J900806 | Болт | 4 |
| 04 | A590908 | Пружинная шайба | 4 |
| 05 | A590108 | Плоская шайба | 4 |
| 07 | J271020 | Болт с шайбой | 4 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J260835 | Болт с шайбой | 1 |
| 08A | J900835 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4055312 | Ленточный зажим | 5 |
| 11 | 7038468 | Кронштейн | 1 |
| 12 | J241030 | Болт | 2 |
| 13 | J241060 | Болт | 2 |
| 14 | 4612283 | Ремень V | 1 |
| 15 | A590108 | Плоская шайба | 1 |
| 16 | 9753632 | Кронштейн | 2 |
| 19 | 4190277 | Зажим | 1 |
| 20 | J271020 | Болт с шайбой | 2 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J260830 | Болт с шайбой | 2 |
| 21A | J900830 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | J260625 | Болт с шайбой | 1 |
| 22A | J900825 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | J260820 | Болт с шайбой | 4 |
| 23A | J900825 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | 4460488 | Шланг | 1 |
| 24A | 4370247 | Колпачок | 1 |
| 24B | 4421946 | Уплотнительное кольцо | 2 |
| 25 | 4192035 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
