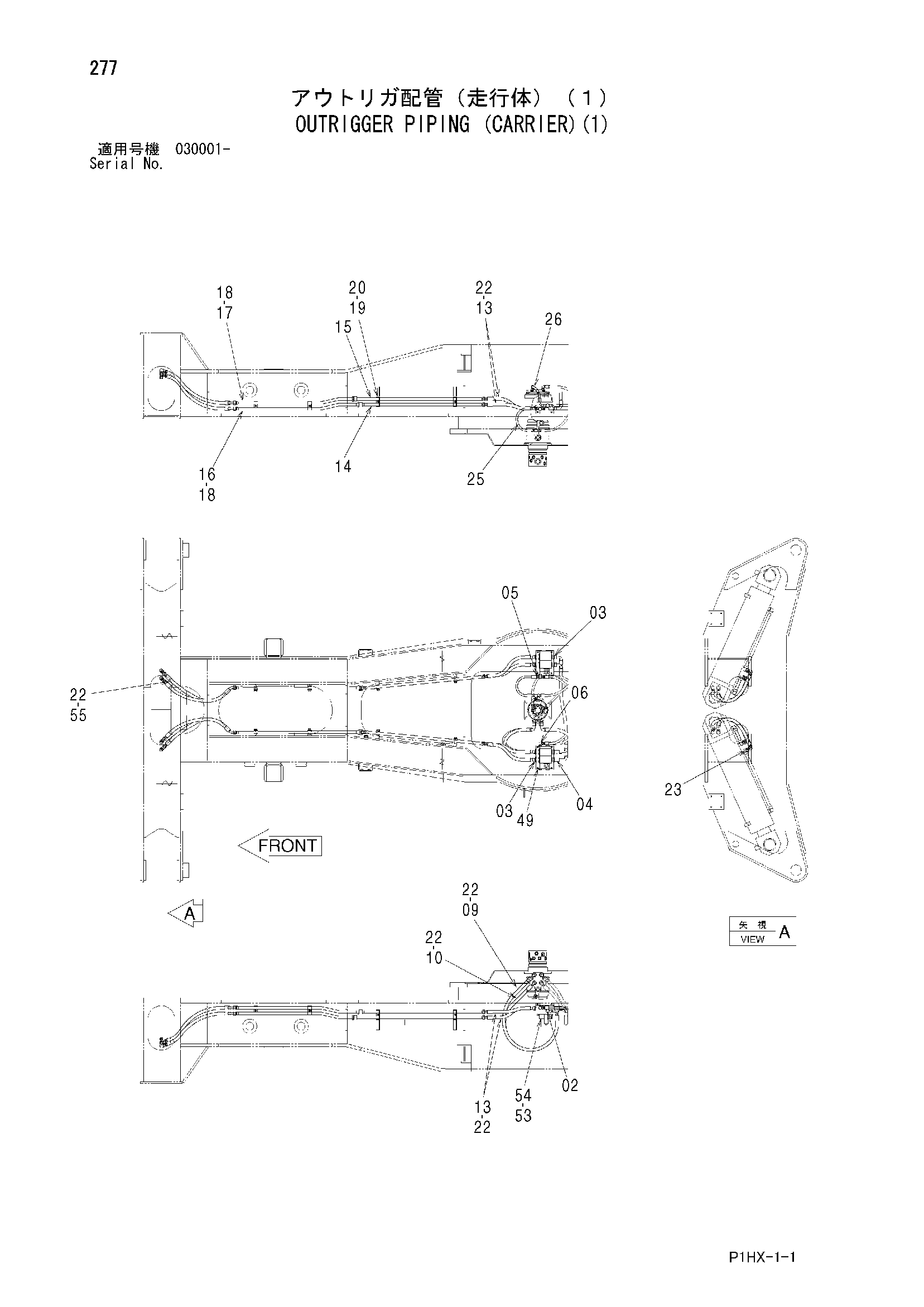

Аутригер трубопроводы (водило)(1) — HITACHI ZX350W
Заводская схема «Аутригер трубопроводы (водило)(1)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A885003 | Пробка | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A853164 | Адаптер | 6 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853464 | Тройник | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A852533 | Тройник | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4602123 | Шланг | 1 |
| 10 | 4602124 | Шланг | 1 |
| 13 | 4602127 | Шланг | 4 |
| 14 | 9760036 | Трубка | 2 |
| 15 | 9760037 | Трубка | 2 |
| 16 | 9760038 | Трубка | 2 |
| 17 | 9760039 | Трубка | 2 |
| 18 | 4187308 | Уплотнительное кольцо | 4 |
| 19 | 4189858 | Хомут трубки | 8 |
| 20 | J271245 | Болт с шайбой | 8 |
| 20A | J901245 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4138938 | Уплотнительное кольцо | 20 |
| 23 | A853344 | Угловой штуцер | 4 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4348272 | Шланг | 1 |
| 26 | 4303791 | Шланг | 1 |
| 49 | 4608454 | Электромагнитный клапан | 2 |
| 53 | J781090 | Болт с внутренним шестигранником | 8 |
| 54 | A590110 | Плоская шайба | 8 |
| 55 | 4611710 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
