Основные гидролинии (гидромолот)(1) — HITACHI ZX350W

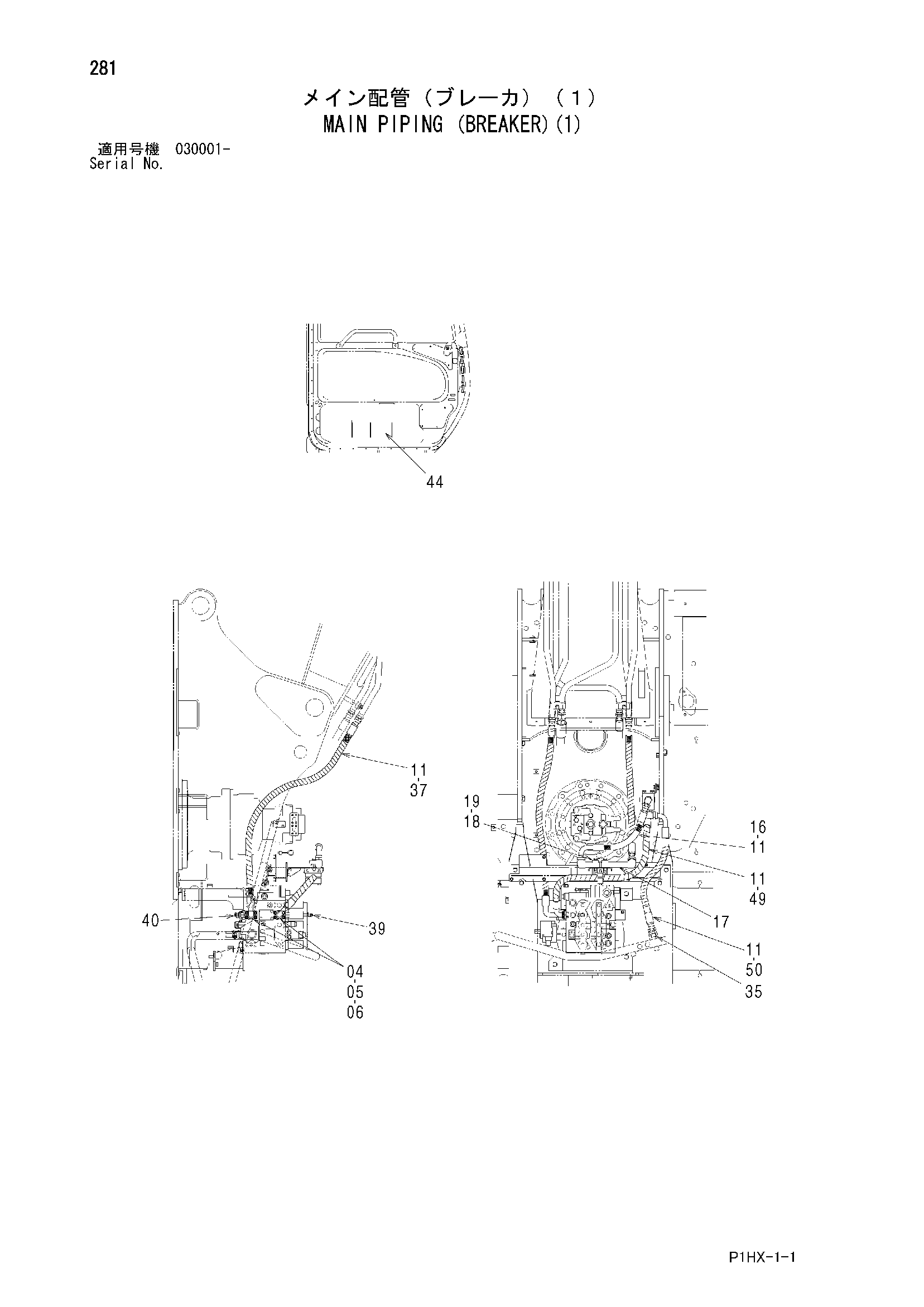

Заводская схема «Основные гидролинии (гидромолот)(1)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 962453 | Разъёмный фланец | 4 |
| 06 | J781030 | Болт с внутренним шестигранником | 8 |
| 11 | 4187328 | Уплотнительное кольцо | 6 |
| 16 | 4404570 | Шланг | 1 |
| 17 | 9750385 | Трубка | 1 |
| 18 | 4190127 | Хомут трубки | 2 |
| 19 | J271270 | Болт с шайбой | 2 |
| 19A | J901270 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 35 | A853188 | Адаптер | 1 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 9173060 | Шланг в сборе | 1 |
| 37A | 4402781 | Шланг | 1 |
| 37B | 4327294 | Защитный кожух | 6 |
| 39 | 4208913 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4200466 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4245076 | Информационная табличка | 1 |
| 44 | 4245758 | Информационная табличка | 1 |
| 49 | 9224103 | Шланг в сборе | 1 |
| 49A | 4600102 | Шланг | 1 |
| 49B | 4327294 | Защитный кожух | 3 |
| 50 | 9178010 | Шланг в сборе | 1 |
| 50A | 4407456 | Шланг | 1 |
| 50B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
