Основные гидролинии (генератор)(1-1) — HITACHI ZX350W

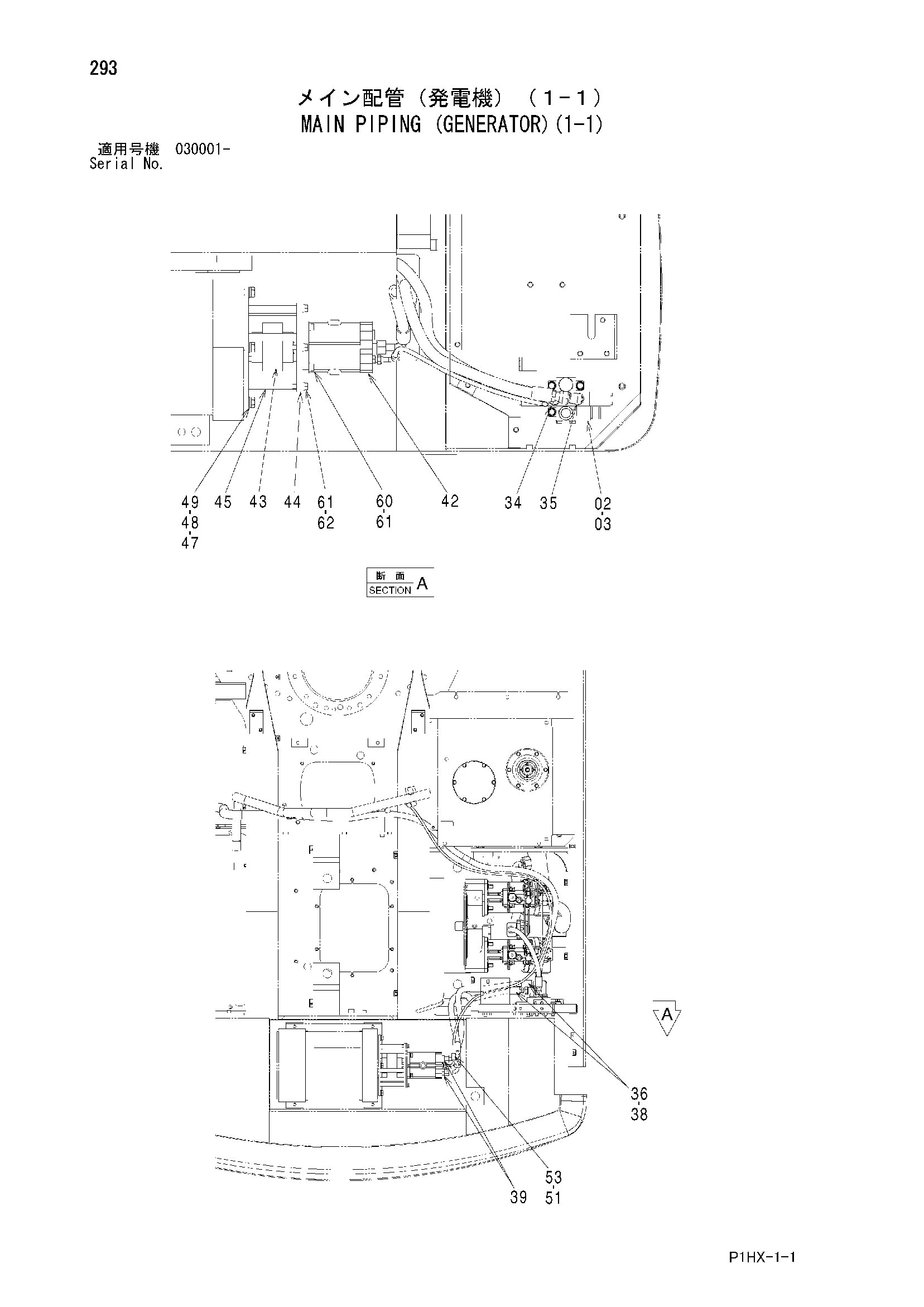

Заводская схема «Основные гидролинии (генератор)(1-1)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4411553 | Гидрораспределитель | 1 |
| 03 | J271035 | Болт с шайбой | 3 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 34 | A853346 | Угловой штуцер | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4267202 | Угловой штуцер | 1 |
| 36 | 4224425 | Шланг | 2 |
| 38 | 4187308 | Уплотнительное кольцо | 4 |
| 39 | A853166 | Адаптер | 2 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | 4416546 | Гидромотор | 1 |
| 43 | 4411552 | Быстросъёмное устройство | 1 |
| 44 | 3077321 | Кронштейн | 1 |
| 45 | 7035700 | Кронштейн | 1 |
| 47 | J901635 | Болт | 4 |
| 48 | A590916 | Пружинная шайба | 4 |
| 49 | A590116 | Плоская шайба | 4 |
| 50 | 4121859 | Ленточный зажим | 5 |
| 51 | 4327294 | Защитный кожух | 5 |
| 53 | 4436252 | Шланг | 1 |
| 54 | A852133 | Адаптер | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | J901240 | Болт | 4 |
| 61 | A590912 | Пружинная шайба | 8 |
| 62 | J901235 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
