Бреак трубопроводы (водило)(2) — HITACHI ZX350W

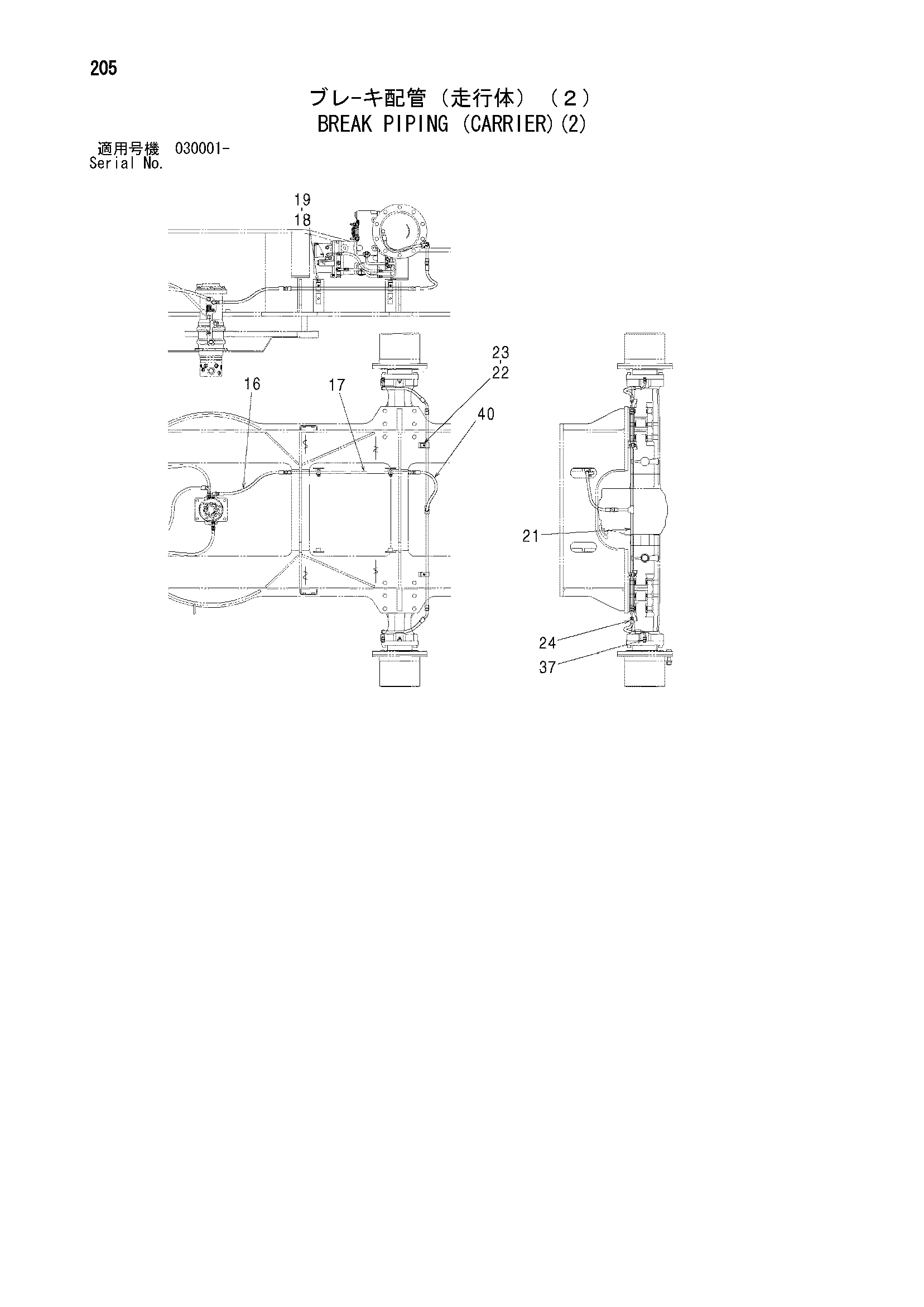

Заводская схема «Бреак трубопроводы (водило)(2)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 4327800 | Шланг | 1 |
| 17 | 9760032 | Трубка | 1 |
| 18 | 4190124 | Хомут трубки | 2 |
| 19 | J271240 | Болт с шайбой | 2 |
| 19A | J901240 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 9760031 | Трубка | 1 |
| 22 | 4190124 | Хомут трубки | 2 |
| 23 | J271240 | Болт с шайбой | 2 |
| 23A | J901240 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4602119 | Шланг | 2 |
| 37 | 4489344 | Адаптер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4625916 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
