Магнит проводка (передний) — HITACHI ZX350W

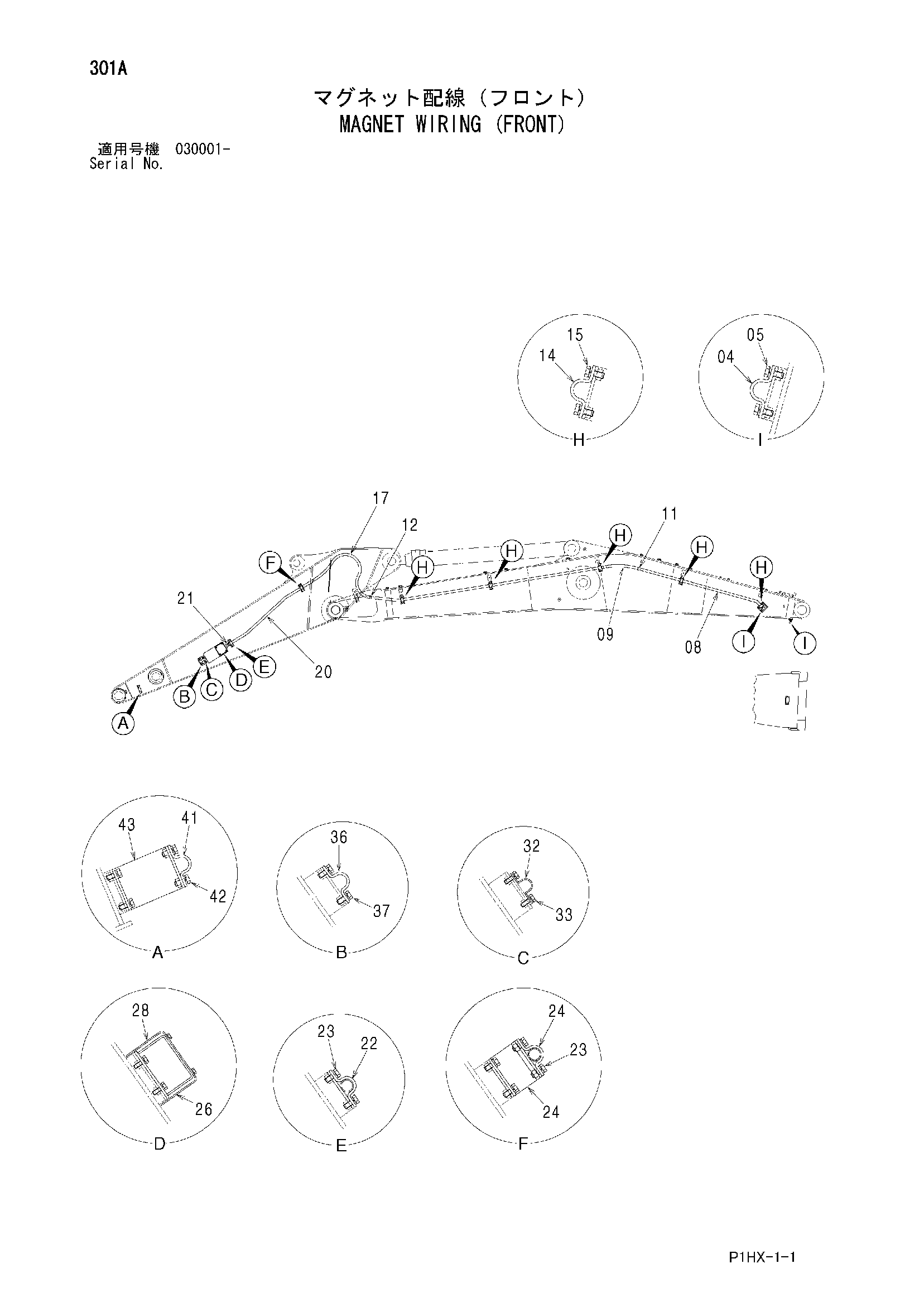

Заводская схема «Магнит проводка (передний)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4035463 | Хомут трубки | 2 |
| 05 | J271230 | Болт с шайбой | 4 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 08 | 4488726 | Трубка | 1 |
| 09 | 4488727 | Трубка | 1 |
| 10 | 4629376 | Трубка | 1 |
| 11 | 4198016 | Муфта | 2 |
| 12 | 4921052 | Втулка | 4 |
| 14 | 4035463 | Хомут трубки | 5 |
| 15 | J271230 | Болт с шайбой | 10 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 4264373 | Защита шланга | 1 |
| 20 | 4368181 | Трубка | 1 |
| 21 | 4921052 | Втулка | 2 |
| 22 | 4035463 | Хомут трубки | 2 |
| 23 | J271230 | Болт с шайбой | 6 |
| 23A | J901230 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 9742706 | Кронштейн | 1 |
| 26 | J271030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 9739326 | Крышка | 1 |
| 29 | J260820 | Болт с шайбой | 4 |
| 29A | J900820 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 32 | 4080275 | Хомут трубки | 1 |
| 33 | J271030 | Болт с шайбой | 2 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 36 | 4035463 | Хомут трубки | 1 |
| 37 | J271230 | Болт с шайбой | 2 |
| 37A | J901230 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 41 | 4035463 | Хомут трубки | 1 |
| 42 | J271230 | Болт с шайбой | 4 |
| 42A | J901230 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 43 | 9729899 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
