Вспомогательный трубопроводы (передний)(левый) — HITACHI ZX350W

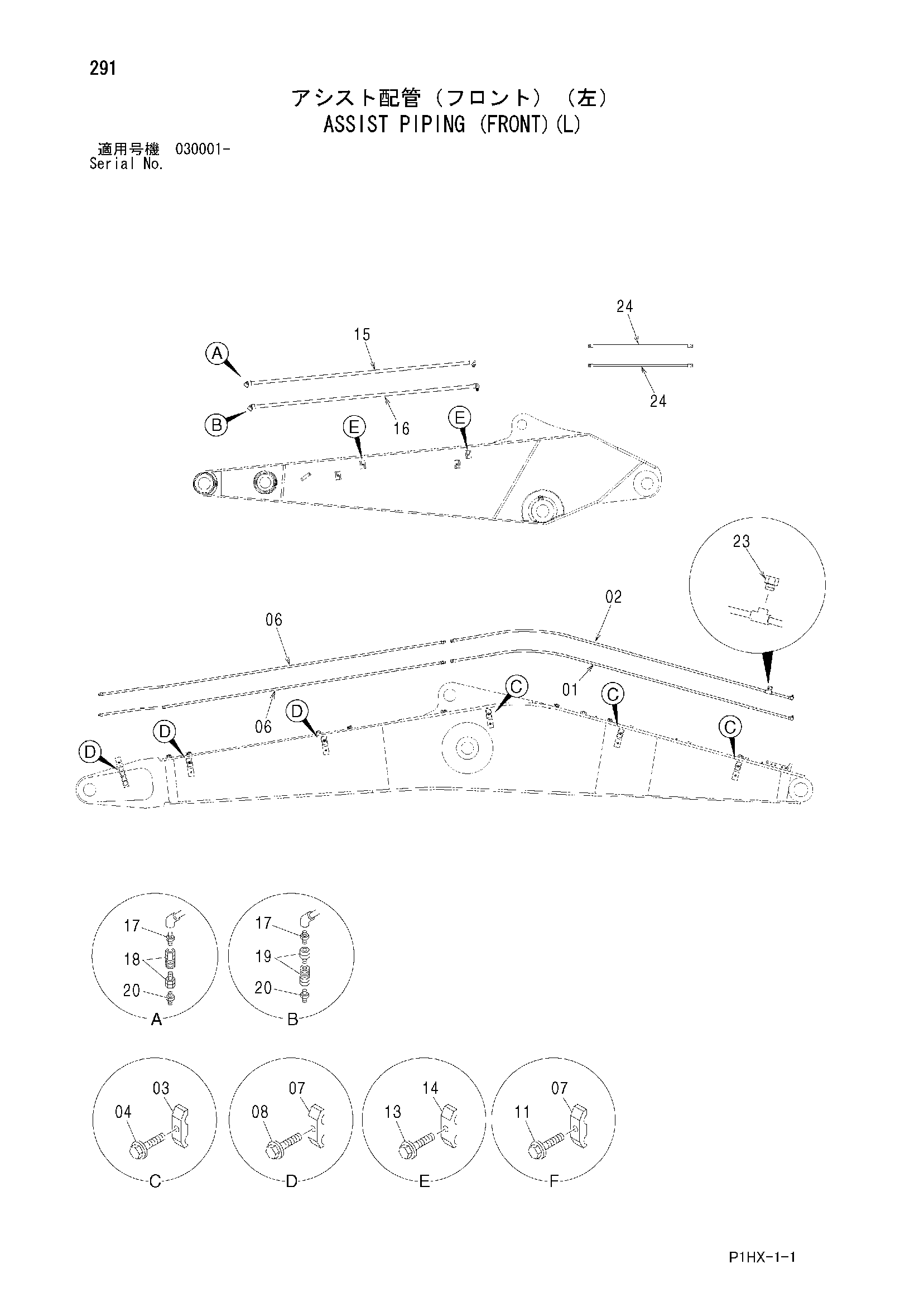

Заводская схема «Вспомогательный трубопроводы (передний)(левый)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8091215 | Трубка | 1 |
| 02 | 8091216 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 3 |
| 04 | J271250 | Болт с шайбой | 3 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 8085807 | Трубка | 2 |
| 07 | 4189858 | Хомут трубки | 3 |
| 08 | J271250 | Болт с шайбой | 2 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | J271245 | Болт с шайбой | 1 |
| 11A | J901245 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | J271250 | Болт с шайбой | 2 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4189858 | Хомут трубки | 2 |
| 15 | 8085848 | Трубка | 1 |
| 16 | 8085849 | Трубка | 1 |
| 17 | 94-1702 | Адаптер | 2 |
| 18 | 4232933 | Самоуплотняющееся соединение | 1 |
| 18A | 4644532 | Пылезащитный колпачок | 1 |
| 18B | 4644533 | Пылезащитный колпачок | 1 |
| 19 | 4059552 | Самоуплотняющееся соединение | 1 |
| 19A | 4644532 | Пылезащитный колпачок | 1 |
| 19B | 4644533 | Пылезащитный колпачок | 1 |
| 20 | 94-1302 | Адаптер | 2 |
| 23 | 94-2023 | Пробка | 1 |
| 24 | 4467809 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
