Электрооборудование (G-1) — HITACHI ZX350W

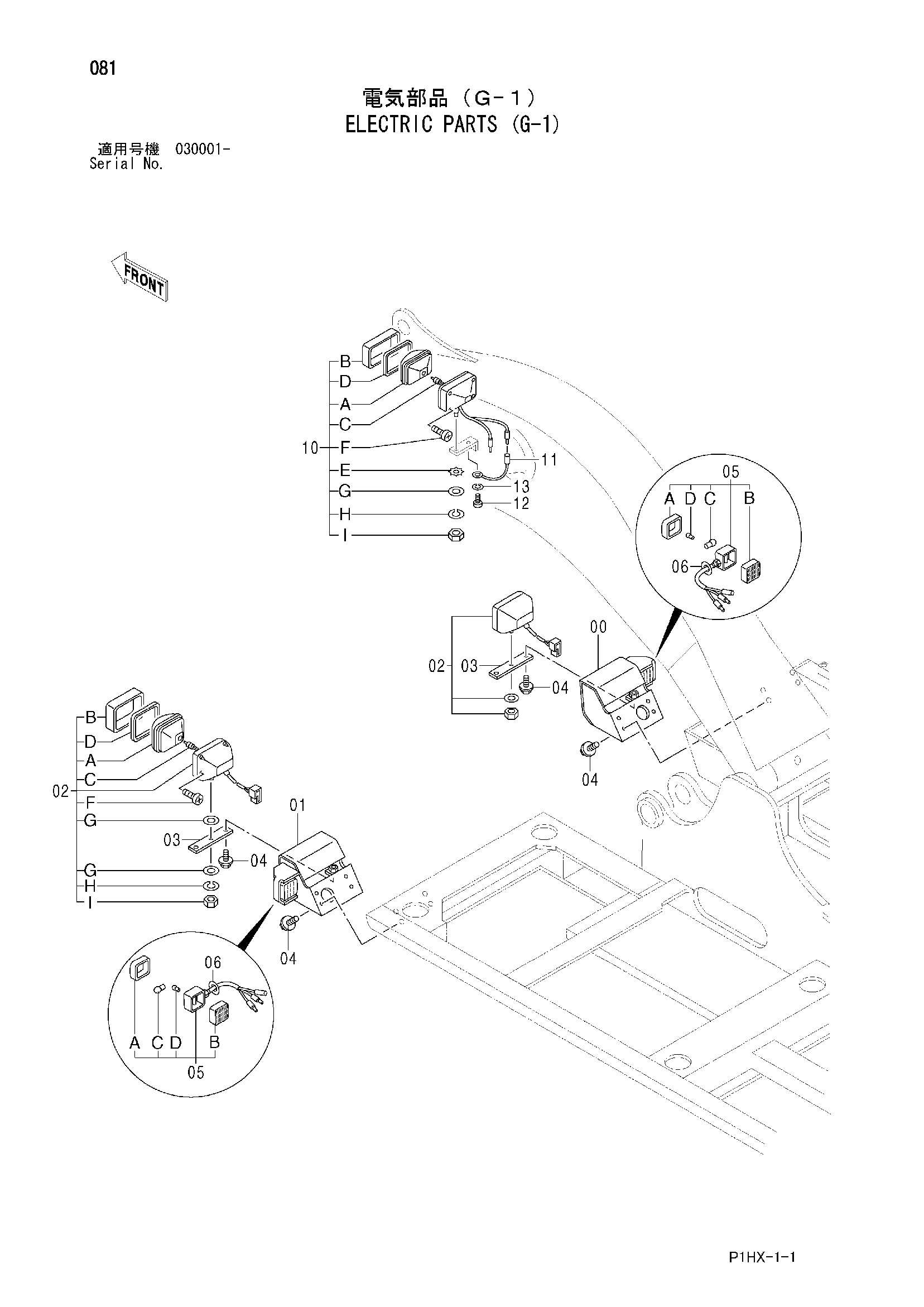

Заводская схема «Электрооборудование (G-1)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018630 | Крышка | 1 |
| 01 | 6018631 | Крышка | 1 |
| 01 | 6022117 | Крышка | 1 |
| 02 | 4436232 | Фара | 2 |
| 02A | 4434678 | Ленс блок | 1 |
| 02B | 4326802 | Рама | 1 |
| 02C | 4434679 | Лампа (75/70W) | 1 |
| 02D | 4326803 | Прокладка | 1 |
| 02F | 4307027 | Винт | 4 |
| 02G | A590114 | Плоская шайба | 2 |
| 02H | A590914 | Пружинная шайба | 1 |
| 02I | J952014 | Гайка | 1 |
| 03 | 4415468 | Кронштейн | 2 |
| 04 | J271030 | Болт с шайбой | 12 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4303921 | Фонарь передний | 2 |
| 05A | 4244231 | Рассеиватель | 1 |
| 05B | 4244230 | Рассеиватель | 1 |
| 05C | 4229390 | Лампа (25W) | 1 |
| 05D | 4174816 | Лампа (12W) | 1 |
| 06 | J222016 | Шайба | 2 |
| 10 | 4336570 | Фара | 1 |
| 10A | 4326801 | Ленс блок | 1 |
| 10B | 4326802 | Рама | 1 |
| 10C | 4285648 | Лампа | 1 |
| 10D | 4326803 | Прокладка | 1 |
| 10E | 4307026 | Шайба | 1 |
| 10F | 4307027 | Винт | 4 |
| 10G | A590114 | Шайба | 1 |
| 10H | A590914 | Пружинная шайба | 1 |
| 10I | J952014 | Гайка | 1 |
| 11 | 4254604 | Жгут проводов | 1 |
| 12 | M430613 | Винт | 1 |
| 13 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
