Тормоз трубопроводы (верхняя платформа) — HITACHI ZX350W

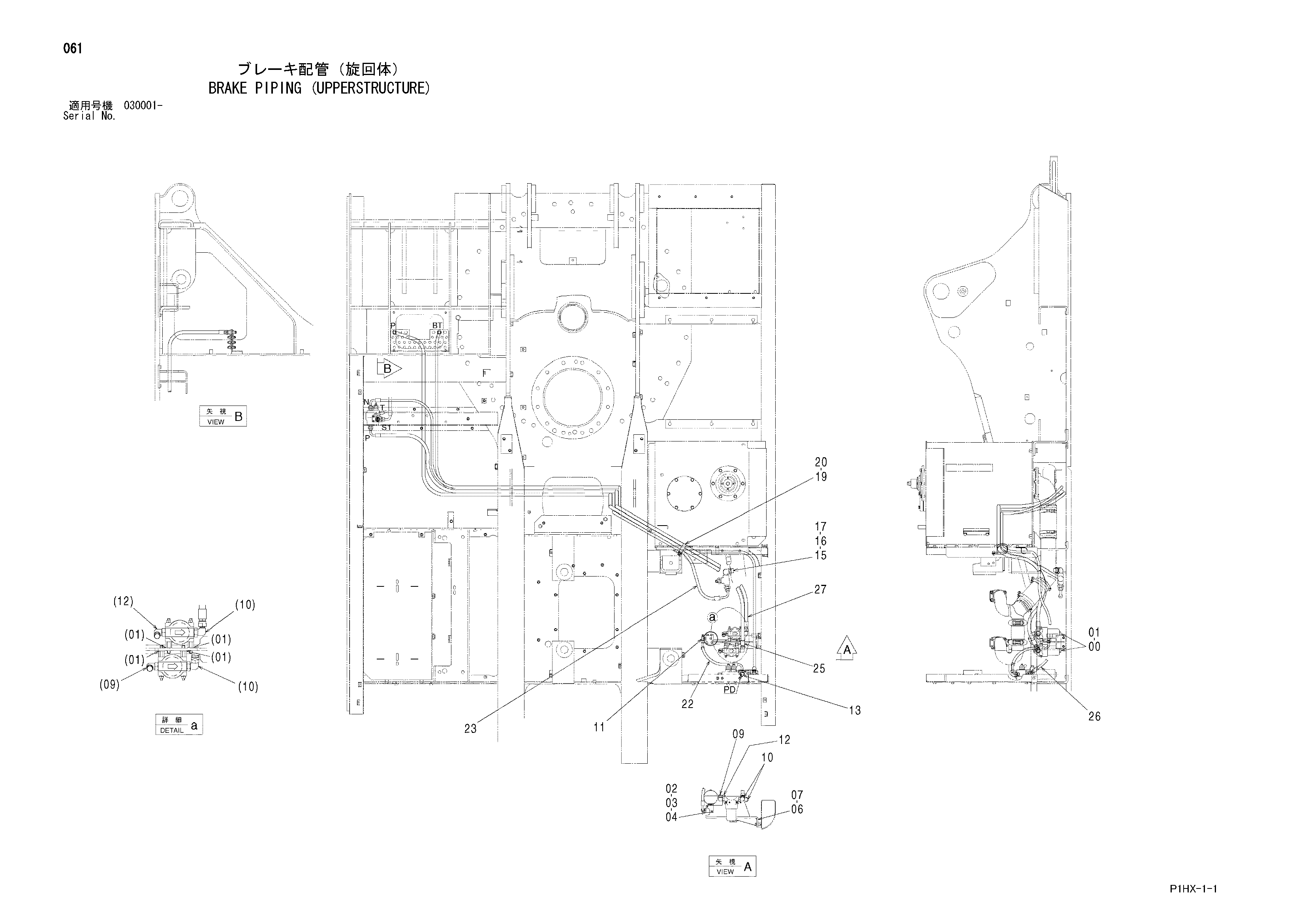

Заводская схема «Тормоз трубопроводы (верхняя платформа)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4459194 | Масляный фильтр | 2 |
| 00A | 4488239 | Фильтрующий элемент | 1 |
| 01 | A590110 | Плоская шайба | 4 |
| 02 | 3036998 | Блок | 1 |
| 03 | 4195978 | Гидроаккумулятор | 1 |
| 03A | 954493 | Уплотнительное кольцо | 1 |
| 04 | J271055 | Болт с шайбой | 2 |
| 04A | J901055 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 8090876 | Кронштейн | 1 |
| 07 | J271230 | Болт с шайбой | 2 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | A853344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852344 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852523 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852244 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852343 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4061078 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 94-0663 | Тройник | 1 |
| 17 | 4317015 | Адаптер | 2 |
| 19 | 4204136 | Зажим | 1 |
| 20 | J271020 | Болт с шайбой | 1 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4600094 | Шланг | 1 |
| 23 | 4600097 | Шланг | 2 |
| 25 | 4462054 | Шланг | 1 |
| 26 | 4662654 | Шланг | 1 |
| 27 | 4662652 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
