Гидролинии хода (1) — HITACHI ZX350W

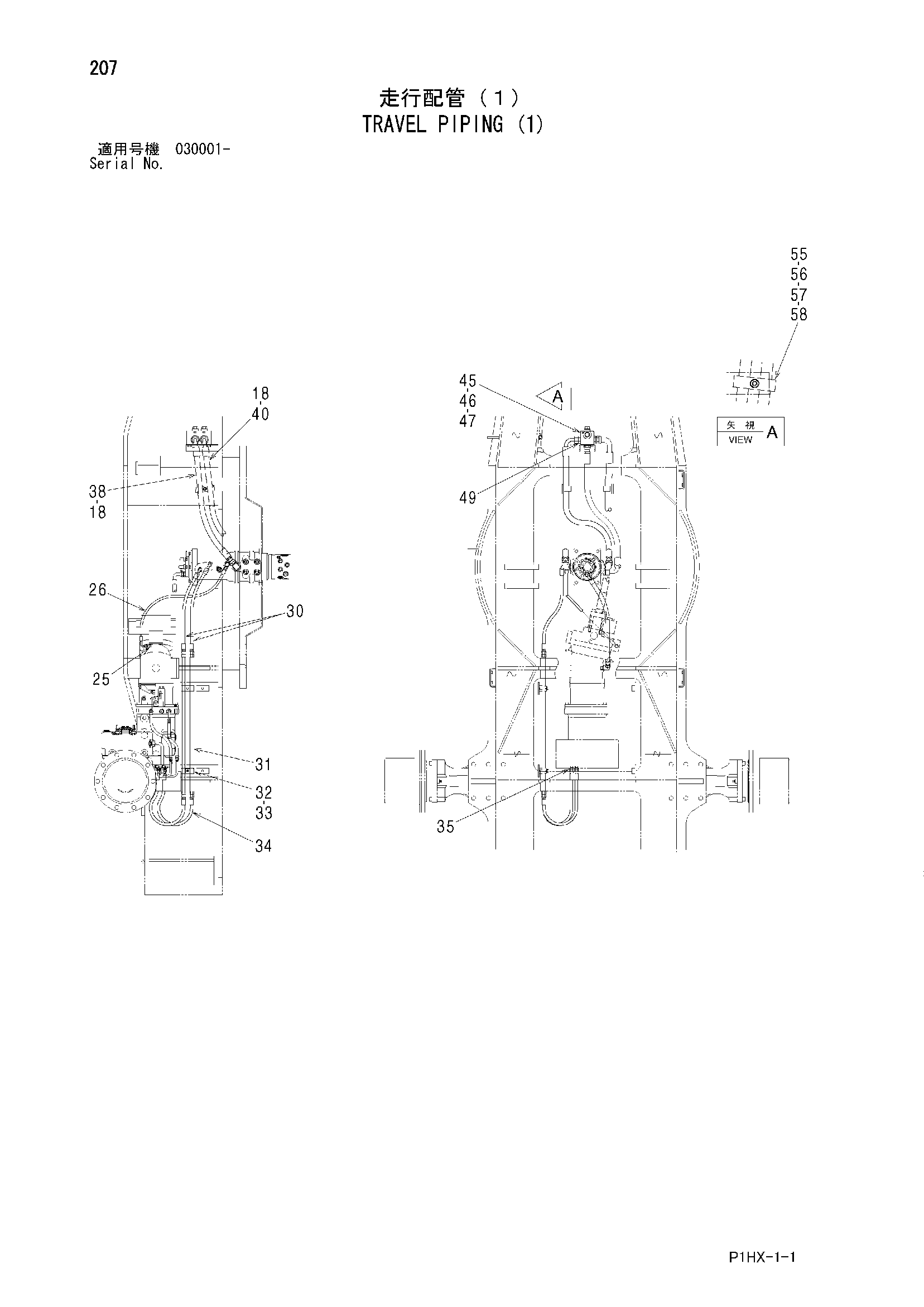

Заводская схема «Гидролинии хода (1)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 18 | 4187308 | Уплотнительное кольцо | 4 |
| 25 | A852122 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4437907 | Шланг | 1 |
| 30 | 4394302 | Шланг | 2 |
| 31 | 9760032 | Трубка | 2 |
| 32 | 4189858 | Хомут трубки | 2 |
| 33 | J271245 | Болт с шайбой | 2 |
| 33A | J901245 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | 4474672 | Шланг | 2 |
| 35 | 4489344 | Адаптер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 9242529 | Шланг в сборе | 1 |
| 38A | 4624438 | Шланг | 1 |
| 38B | 4327294 | Защитный кожух | 2 |
| 40 | 9242530 | Шланг в сборе | 1 |
| 40A | 4374494 | Шланг | 1 |
| 40B | 4327294 | Защитный кожух | 2 |
| 45 | 9205251 | Клапан | 1 |
| 45A | 9218915 | Клапан | 1 |
| 45B | 4506418 | Уплотнительное кольцо | 1 |
| 45C | 4506420 | Уплотнительное кольцо | 1 |
| 45D | 2046498 | Опорное кольцо | 1 |
| 45E | 4506428 | Уплотнительное кольцо | 1 |
| 46 | J901202 | Болт | 4 |
| 47 | A590112 | Плоская шайба | 4 |
| 49 | A853166 | Адаптер | 2 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 55 | A590112 | Плоская шайба | 1 |
| 56 | J901265 | Болт | 1 |
| 57 | 4605501 | Резиновая прокладка | 1 |
| 58 | 8061722 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
