Электрооборудование (магнит)(1) — HITACHI ZX350W

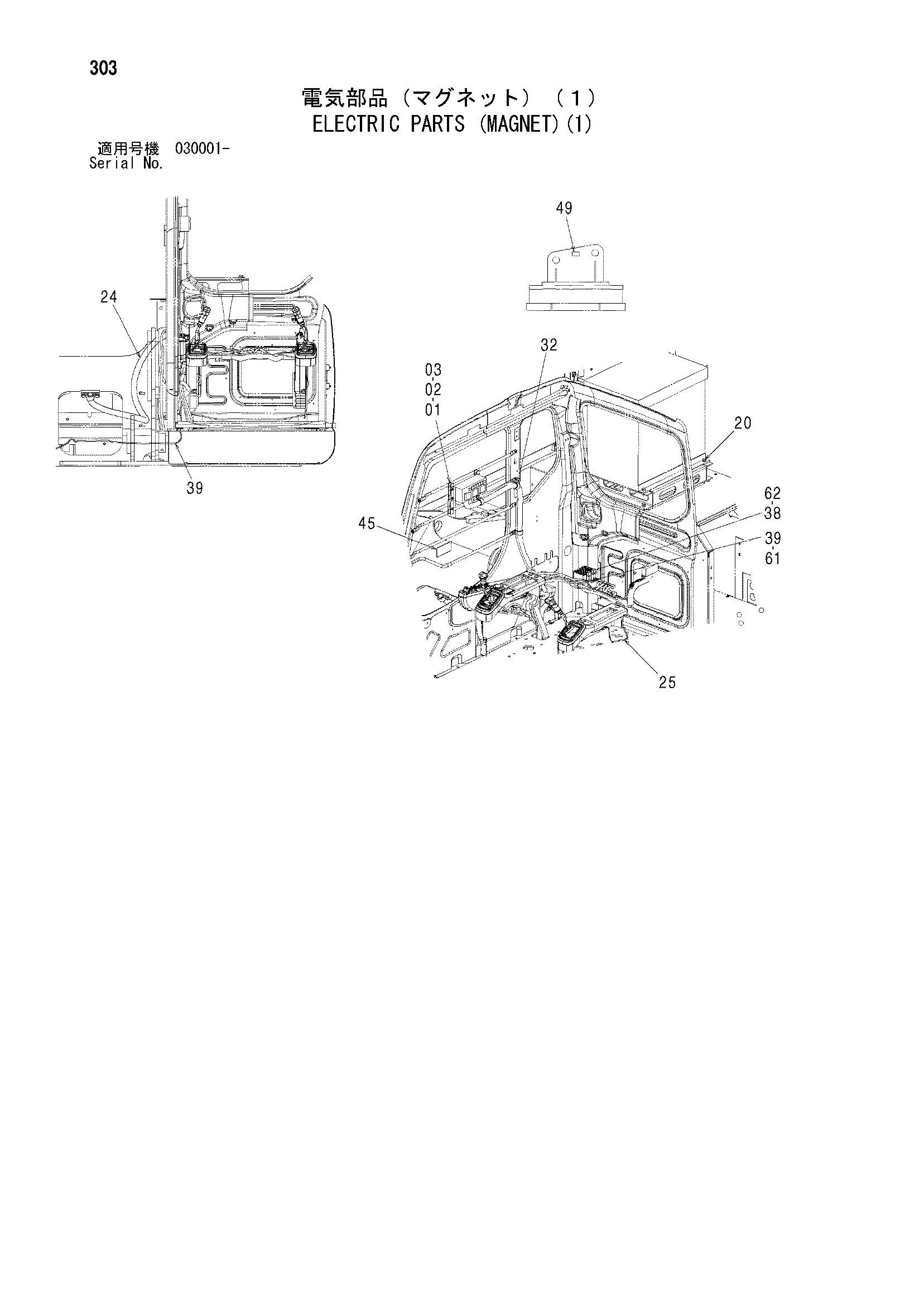

Заводская схема «Электрооборудование (магнит)(1)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9756643 | Кронштейн | 2 |
| 02 | 4454849 | Пластина | 2 |
| 03 | J260625 | Болт с шайбой | 6 |
| 03A | J900625 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 20 | J271235 | Болт с шайбой | 4 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 24 | 4072964 | Защита шланга | 1 |
| 25 | 4240296 | Трубка | 1 |
| 32 | 4190264 | Зажим | 4 |
| 38 | 4436534 | Реле | 2 |
| 39 | 3092612 | Жгут проводов | 1 |
| 45 | 4390031 | Информационная табличка | 1 |
| 49 | 3087355 | Предупреждающая табличка | 2 |
| 61 | 2051957 | Жгут проводов | 1 |
| 62 | 4436534 | Реле | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
