Сунвисор — HITACHI ZX350W

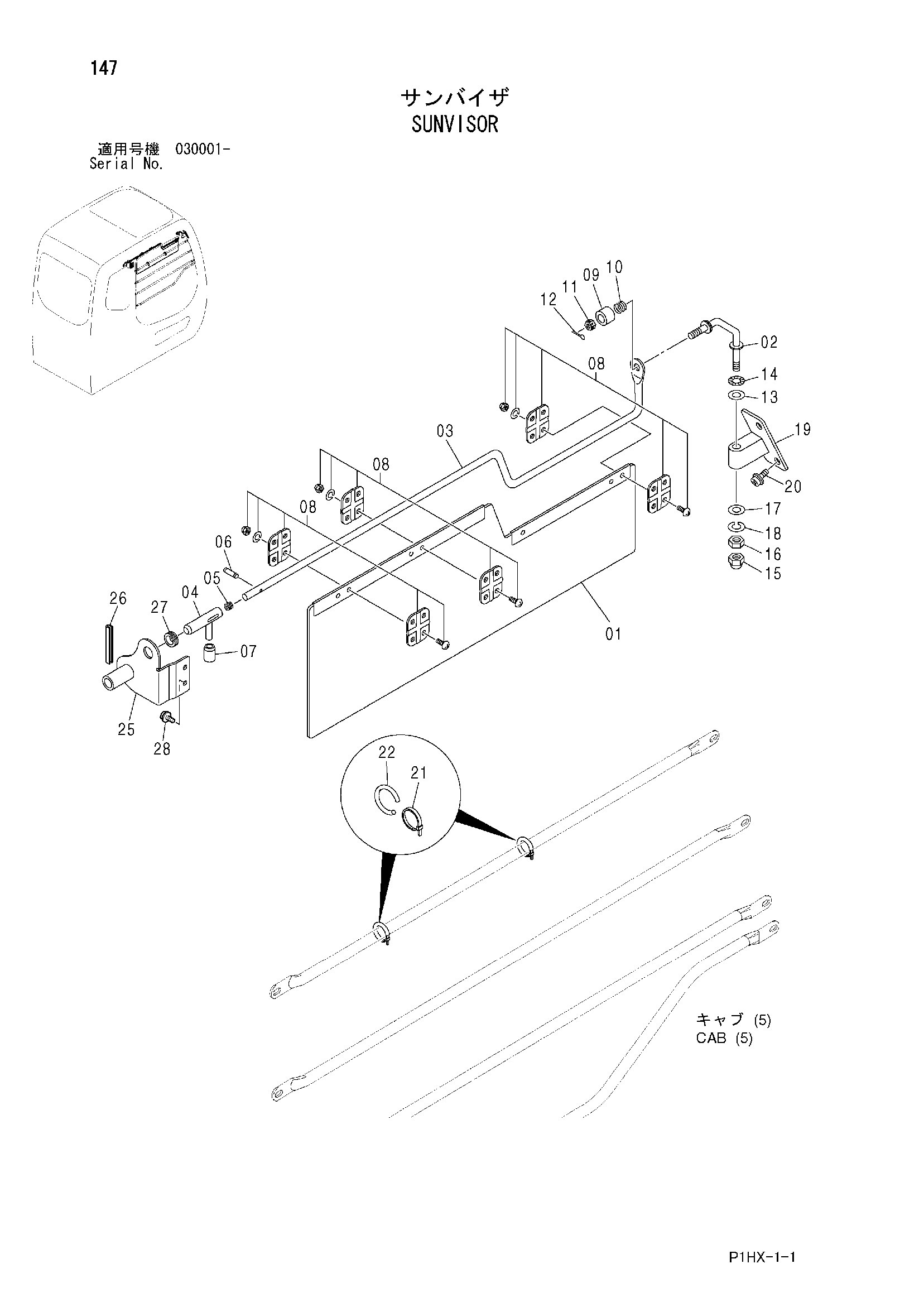

Заводская схема «Сунвисор» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-22 | 4610145 | Сунвисор в сборе | 1 |
| 01 | 4610146 | Сунвисор | 1 |
| 02 | 4610147 | Стойка | 1 |
| 03 | 4610148 | Стойка | 1 |
| 04 | 4607644 | Ответная планка | 1 |
| 05 | 4607645 | Пружина | 1 |
| 06 | 4116300 | Пружинный штифт | 1 |
| 07 | 4607646 | Крышка | 1 |
| 08 | 4607748 | Кронштейн | 3 |
| 09 | 4607751 | Крышка пружина | 1 |
| 10 | 4607755 | Пружина | 1 |
| 11 | 4607757 | Стопорная гайка | 1 |
| 12 | A761620 | Шплинт | 1 |
| 13 | A590110 | Плоская шайба | 2 |
| 14 | 4607775 | Шайба | 1 |
| 15 | 4607776 | Гайка колпачок | 1 |
| 16 | J950008 | Гайка | 1 |
| 17 | A590108 | Плоская шайба | 1 |
| 18 | A590908 | Пружинная шайба | 1 |
| 19 | 4607778 | Кронштейн | 1 |
| 20 | 4600275 | Винт с шайбой | 2 |
| 21 | 4605834 | Ленточный зажим | 2 |
| 22 | 4607779 | Резиновая подушка | 2 |
| 25 | 4607410 | Кронштейн | 1 |
| 26 | 4456234 | Резиновая прокладка | 1 |
| 27 | 4458515 | Резиновая втулка | 1 |
| 28 | J680620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
