Аутригер трубопроводы (уппертруктуре) — HITACHI ZX350W

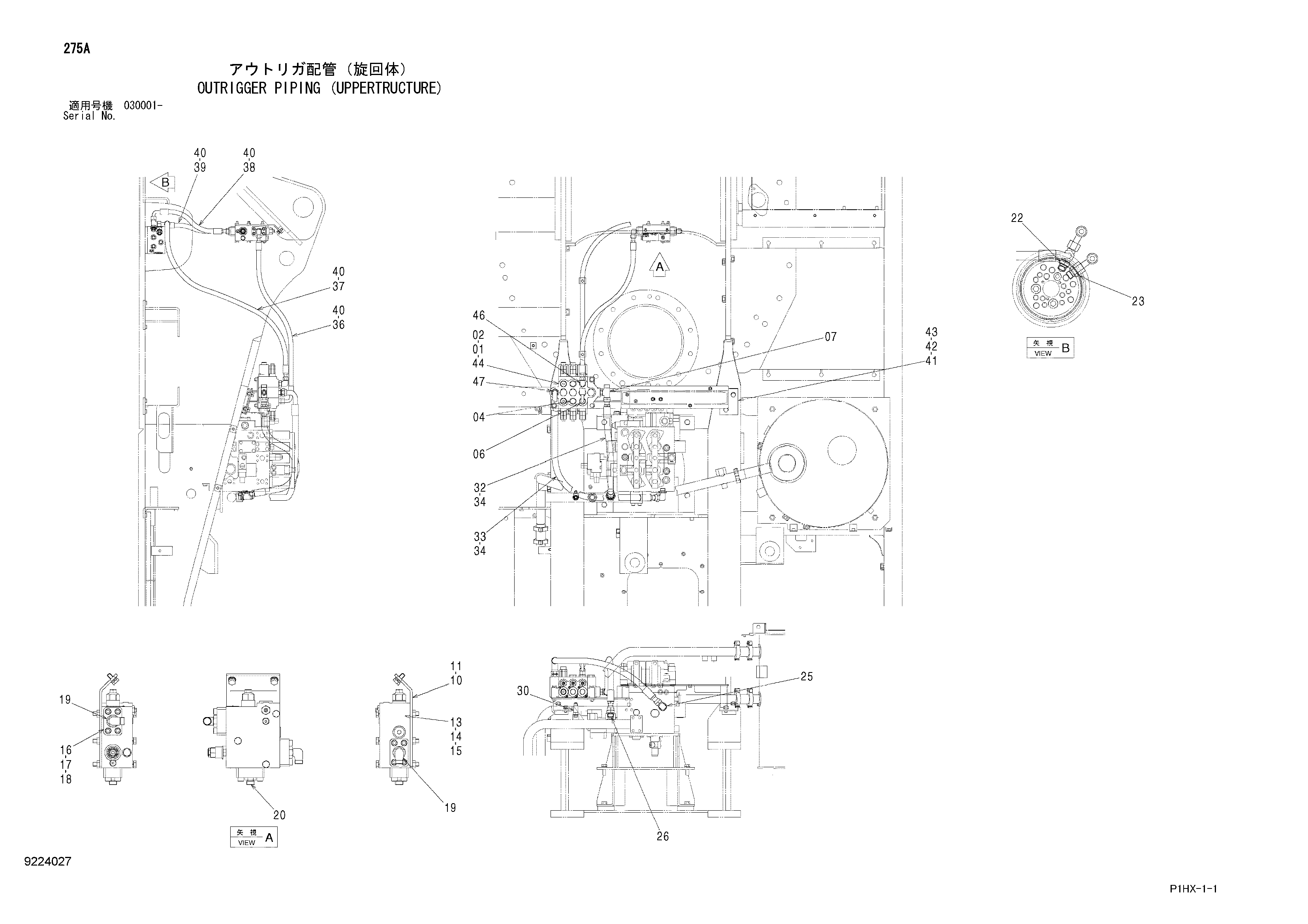

Заводская схема «Аутригер трубопроводы (уппертруктуре)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921280 | Болт | 3 |
| 02 | A590912 | Пружинная шайба | 3 |
| 04 | A885004 | Пробка | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A853144 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4287214 | Тройник | 1 |
| 10 | 9760474 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | J901002 | Болт | 3 |
| 14 | A590910 | Пружинная шайба | 3 |
| 15 | 4327544 | Клапан | 1 |
| 16 | 4600106 | Фланец | 3 |
| 17 | A811035 | Уплотнительное кольцо | 3 |
| 18 | M341040 | Болт с внутренним шестигранником | 12 |
| 19 | A853344 | Угловой штуцер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A853144 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A853444 | Тройник | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A853144 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | A853366 | Угловой штуцер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | A853186 | Адаптер | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4303003 | Тройник | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4331035 | Шланг | 1 |
| 33 | 4427291 | Шланг | 1 |
| 34 | 4187308 | Уплотнительное кольцо | 4 |
| 36 | 4275038 | Шланг | 1 |
| 37 | 4330151 | Шланг | 1 |
| 38 | 4276007 | Шланг | 1 |
| 39 | 4600101 | Шланг | 1 |
| 40 | 4138938 | Уплотнительное кольцо | 8 |
| 41 | 7043769 | Кронштейн | 1 |
| 42 | J901425 | Болт | 4 |
| 43 | A590914 | Пружинная шайба | 4 |
| 44 | 4429304 | Гидрораспределитель | 1 |
| 46 | A853344 | Угловой штуцер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4205467 | Адаптер | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
