Инструмент короб — HITACHI ZX350W

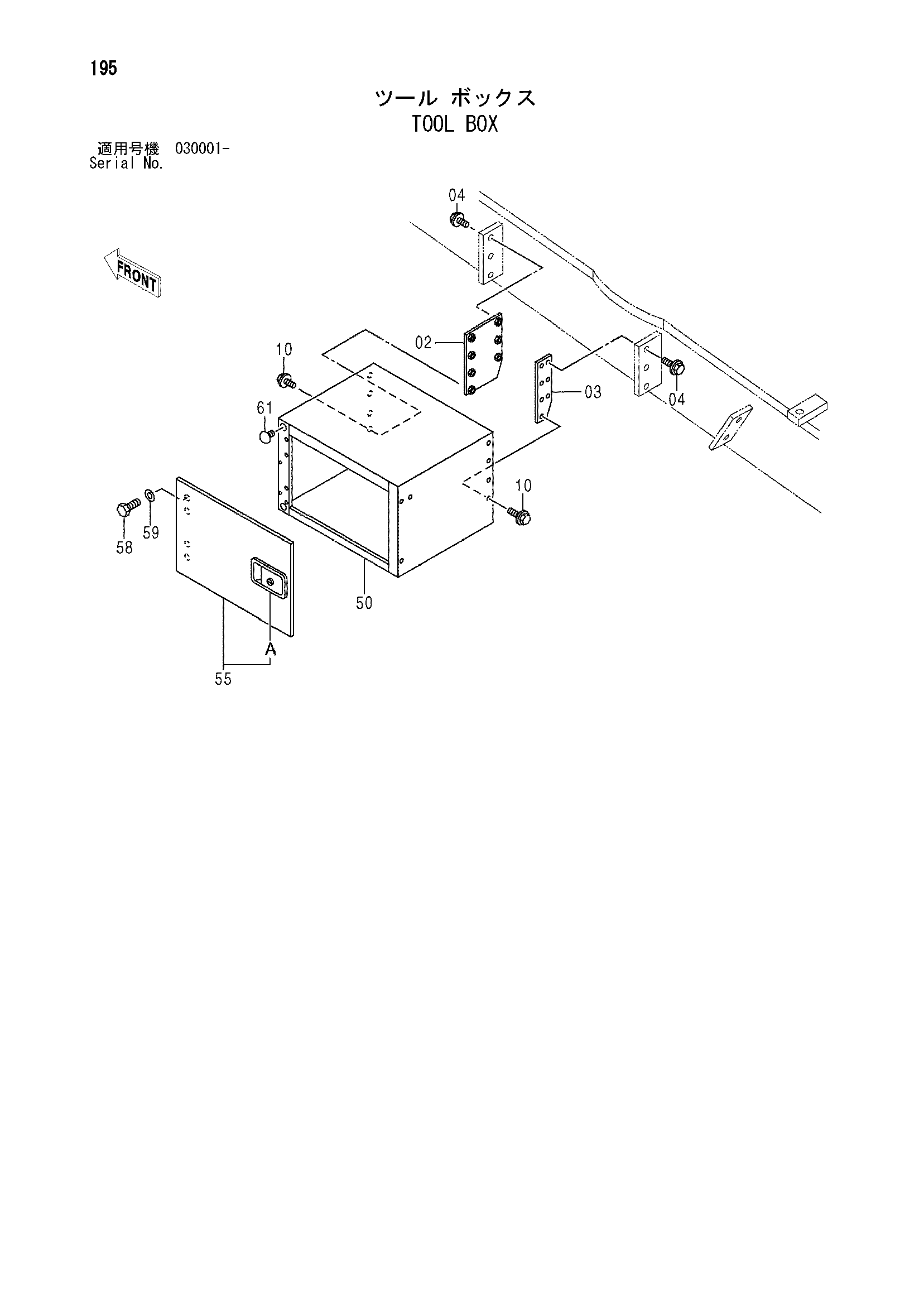

Заводская схема «Инструмент короб» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9759908 | Кронштейн | 1 |
| 02 | 8106738 | Кронштейн | 1 |
| 03 | 9759907 | Кронштейн | 1 |
| 04 | J271235 | Болт с шайбой | 6 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 10 | J271230 | Болт с шайбой | 8 |
| 10A | J901230 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 50 | 6011707 | Ящик для инструментов | 1 |
| 55 | 7019505 | Крышка | 1 |
| 55A | 7031002 | Дверь блокировка | 1 |
| 58 | J901025 | Болт | 4 |
| 59 | A590110 | Плоская шайба | 4 |
| 61 | 4293335 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
