Стрела в сборе — HITACHI ZX350W

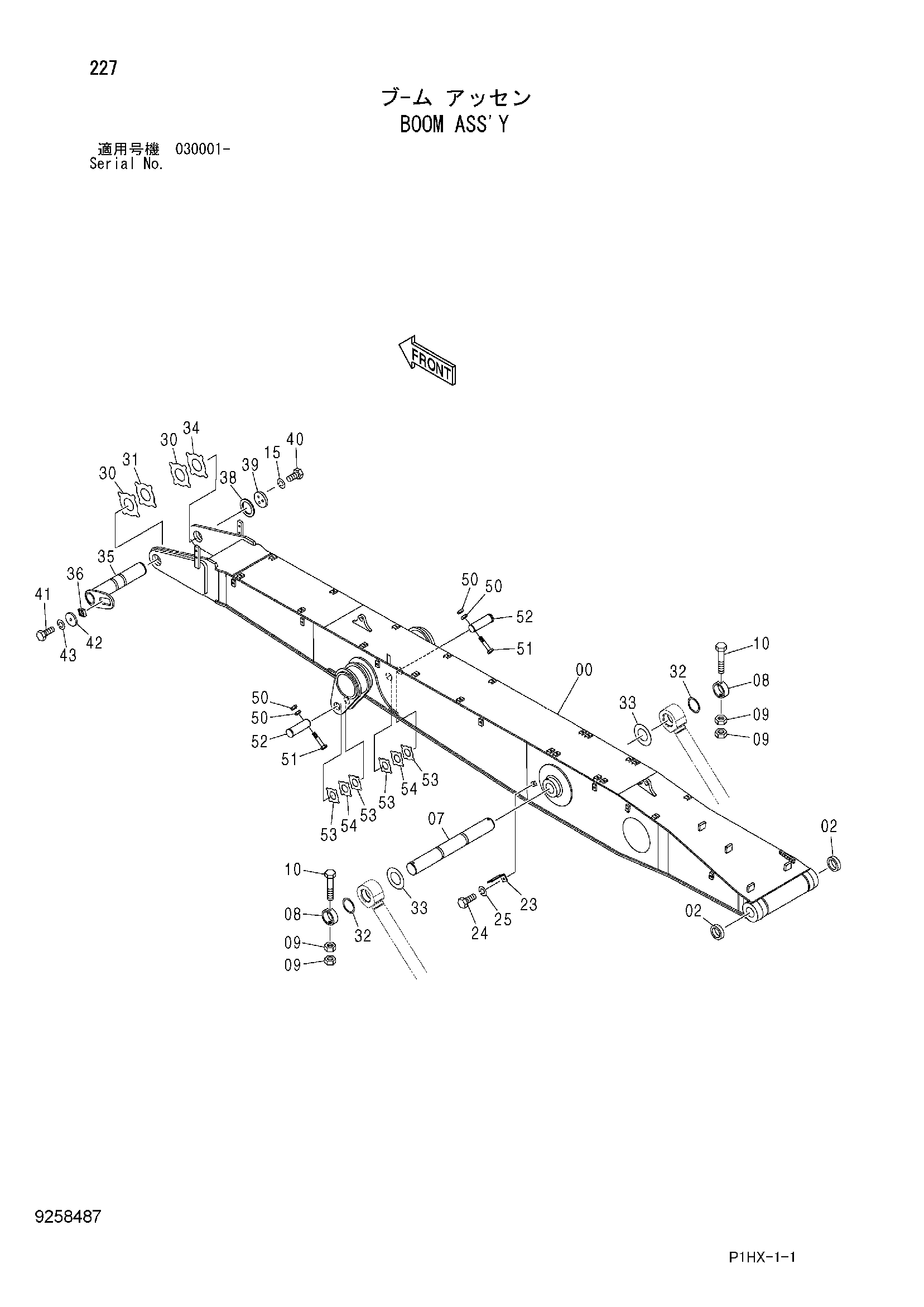

Заводская схема «Стрела в сборе» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050192 | Стрела | 1 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 07 | 3079491 | Палец (стрела гидроцилиндр.) | 1 |
| 08 | 4205110 | Ограничитель | 2 |
| 09 | J950020 | Гайка | 4 |
| 10 | 4435584 | Стопорный палец | 2 |
| 15 | J257218 | Пружинная шайба | 3 |
| 23 | 4224631 | Кронштейн | 1 |
| 24 | J901425 | Болт | 1 |
| 25 | A590914 | Пружинная шайба | 1 |
| 30 | 4445635 | Упорная пластина 1.0mm | 3 |
| 31 | 4445636 | Упорная пластина 2.0mm | 1 |
| 32 | 4445637 | Упорная пластина 1.0mm | 2 |
| 33 | 4450015 | Упорная пластина 1.0mm | 2 |
| 34 | 4460373 | Упорная пластина 1.5mm | 1 |
| 35 | 8092014 | Палец | 1 |
| 36 | 4611688 | Блок | 1 |
| 38 | 4611648 | Проставка | 1 |
| 39 | 4611642 | Ограничитель | 1 |
| 40 | J921850 | Болт | 3 |
| 41 | J922245 | Болт | 1 |
| 42 | 4611733 | Пластина | 1 |
| 43 | J257222 | Пружинная шайба | 1 |
| 50 | J950020 | Гайка | 4 |
| 51 | 4435126 | Стопорный палец | 2 |
| 52 | 3088575 | Палец (рукоять гидроцилиндр.) | 2 |
| 53 | 4444286 | Упорная пластина 1.0mm | 4 |
| 54 | 4444287 | Упорная пластина 2.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
