Аутригер трубопроводы (водило)(2) — HITACHI ZX350W

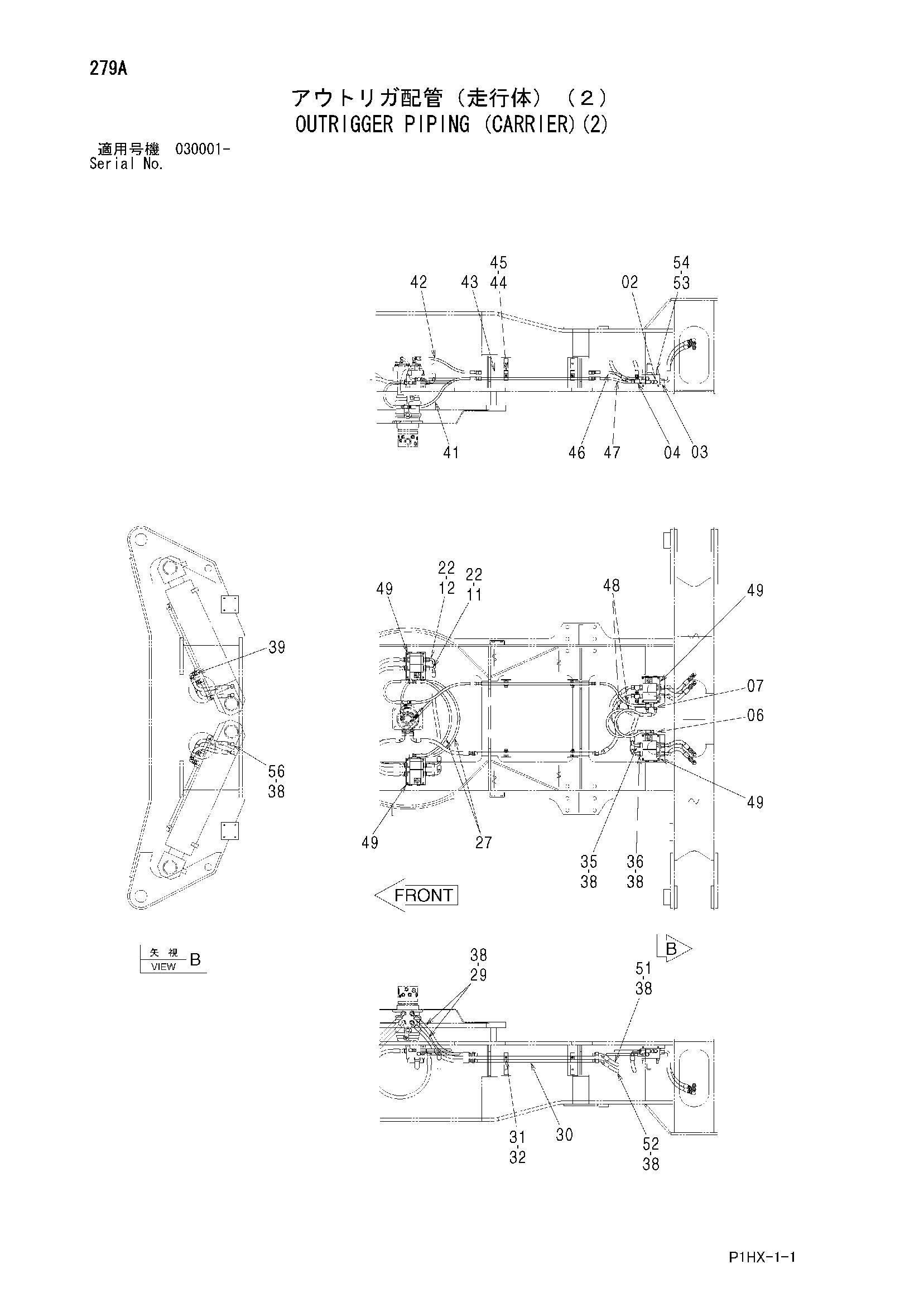

Заводская схема «Аутригер трубопроводы (водило)(2)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A885003 | Пробка | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A853164 | Адаптер | 6 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853464 | Тройник | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852433 | Тройник | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4602125 | Шланг | 1 |
| 12 | 4602126 | Шланг | 1 |
| 22 | 4138938 | Уплотнительное кольцо | 4 |
| 27 | 4412108 | Шланг | 2 |
| 29 | 4602129 | Шланг | 2 |
| 30 | 9760033 | Трубка | 2 |
| 31 | 4189858 | Хомут трубки | 2 |
| 32 | J271250 | Болт с шайбой | 2 |
| 32A | J901250 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 35 | 4602132 | Шланг | 1 |
| 36 | 4602133 | Шланг | 1 |
| 38 | 4138938 | Уплотнительное кольцо | 20 |
| 39 | A853344 | Угловой штуцер | 4 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4375295 | Шланг | 1 |
| 42 | 4474672 | Шланг | 1 |
| 43 | 9760032 | Трубка | 2 |
| 44 | 4189858 | Хомут трубки | 2 |
| 45 | J271245 | Болт с шайбой | 2 |
| 45A | J901245 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 46 | 4383987 | Шланг | 1 |
| 47 | 4385504 | Шланг | 1 |
| 48 | 4363304 | Шланг | 2 |
| 49 | 4608454 | Электромагнитный клапан | 2 |
| 51 | 4218089 | Шланг | 1 |
| 52 | 4218088 | Шланг | 1 |
| 53 | J781090 | Болт с внутренним шестигранником | 8 |
| 54 | A590110 | Плоская шайба | 8 |
| 56 | 4611711 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
