Бреак трубопроводы (водило)(1) — HITACHI ZX350W

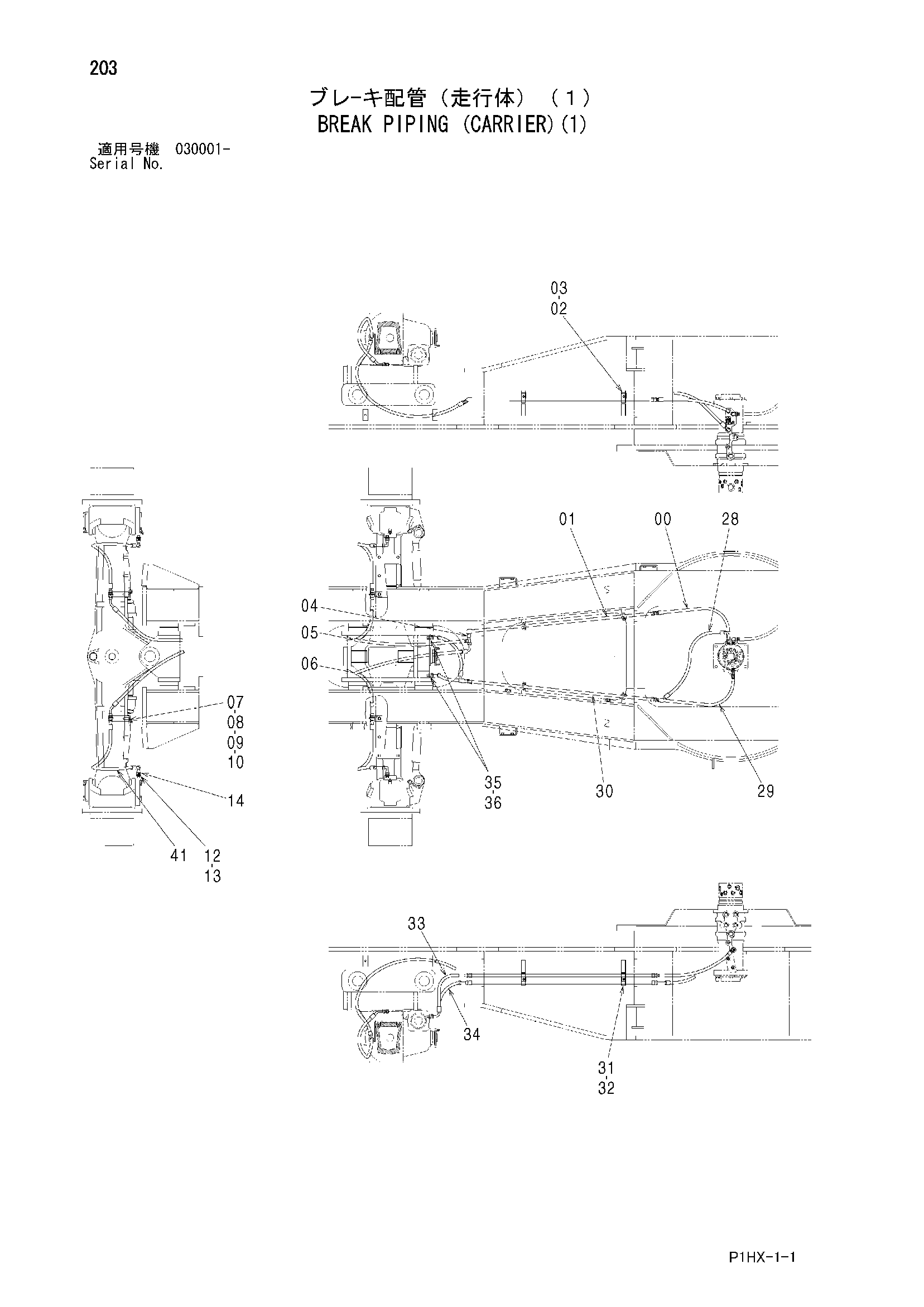

Заводская схема «Бреак трубопроводы (водило)(1)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4327801 | Шланг | 1 |
| 01 | 9760035 | Трубка | 1 |
| 02 | 4190124 | Хомут трубки | 2 |
| 03 | J271240 | Болт с шайбой | 2 |
| 03A | J901240 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4246672 | Соединительный штуцер | 1 |
| 05 | 4602116 | Шланг | 1 |
| 06 | 4602117 | Шланг | 1 |
| 07 | 9760041 | Кронштейн | 2 |
| 08 | 4202532 | Адаптер | 2 |
| 09 | A590916 | Пружинная шайба | 2 |
| 10 | 4202531 | Гайка | 2 |
| 12 | 4310281 | Адаптер | 2 |
| 13 | 4509180 | Уплотнительное кольцо | 2 |
| 14 | 4239976 | Унион S | 2 |
| 28 | 4602120 | Шланг | 1 |
| 29 | 4236765 | Шланг | 1 |
| 30 | 9760034 | Трубка | 2 |
| 31 | 4189858 | Хомут трубки | 2 |
| 32 | J271245 | Болт с шайбой | 2 |
| 32A | J901245 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | 4602121 | Шланг | 1 |
| 34 | 4602122 | Шланг | 1 |
| 35 | 4304751 | Адаптер | 2 |
| 36 | 4506416 | Уплотнительное кольцо | 2 |
| 41 | 4612171 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
