Силовая передача — HITACHI ZX350W

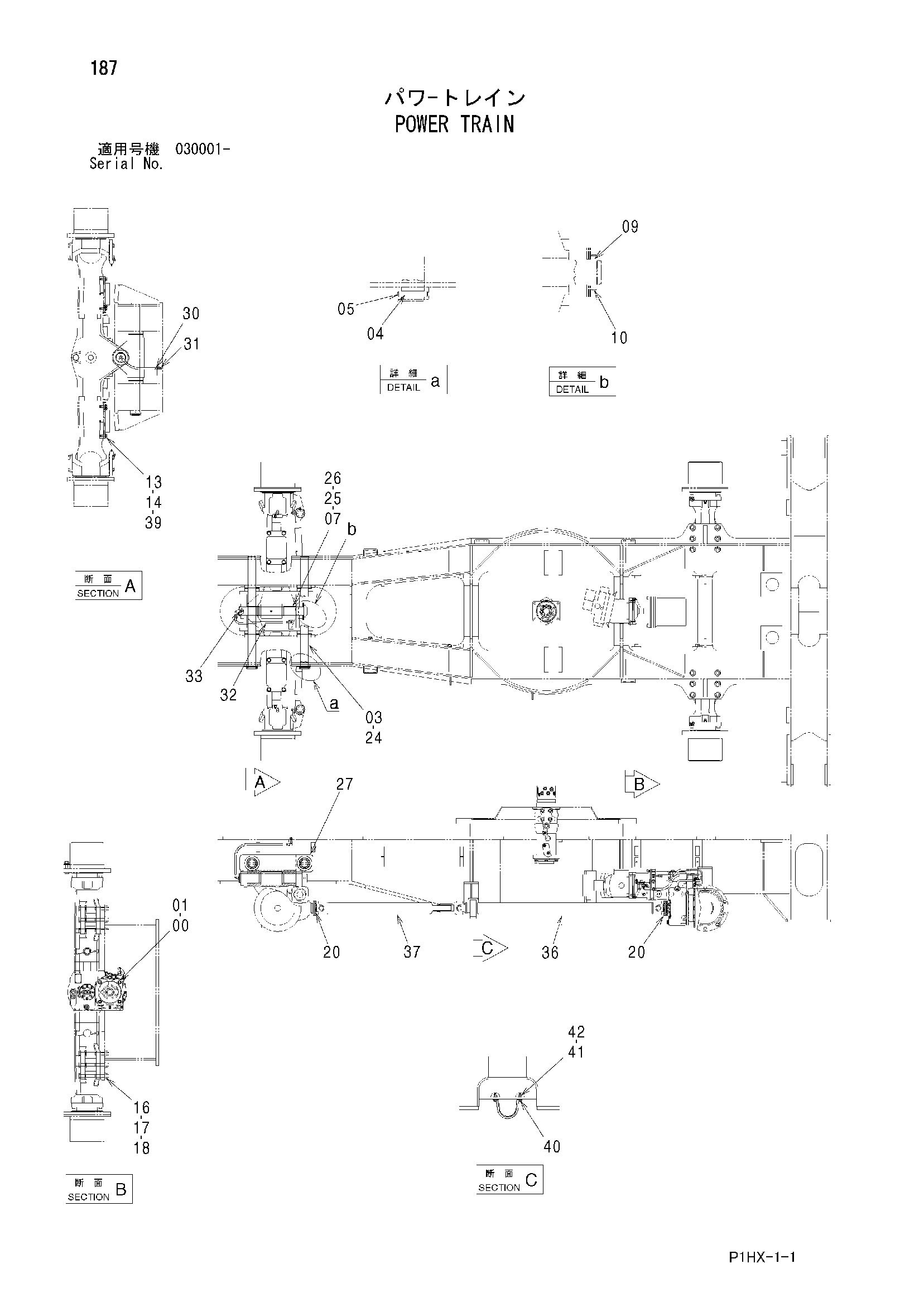

Заводская схема «Силовая передача» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A590916 | Пружинная шайба | 4 |
| 01 | M341656 | Болт с внутренним шестигранником | 4 |
| 03 | 3097906 | Палец | 2 |
| 04 | 4065689 | Палец | 2 |
| 05 | 4065688 | Кольцо | 2 |
| 07 | 3098402 | Палец | 1 |
| 09 | 4098717 | Палец | 1 |
| 10 | 4098716 | Кольцо | 1 |
| 13 | J931630 | Болт | 8 |
| 14 | 4114405 | Шайба | 8 |
| 16 | J951024 | Гайка | 12 |
| 17 | 4085614 | Шайба | 12 |
| 18 | J932418 | Болт | 12 |
| 20 | 4600531 | Гайка | 16 |
| 24 | 4450010 | Упорная пластина 1.0mm | 8 |
| 25 | 4444288 | Упорная пластина 1.0mm | 4 |
| 26 | 4444289 | Упорная пластина 2.0mm | 4 |
| 27 | 8089907 | Кронштейн | 1 |
| 30 | 4154656 | Угловой штуцер | 1 |
| 31 | J75482 | Пресс-маслёнка | 1 |
| 32 | 4427782 | Шланг | 1 |
| 33 | 4298744 | Адаптер | 1 |
| 36 | 4464378 | Вал проп. | 1 |
| 37 | 4464379 | Вал проп. | 1 |
| 39 | 9759099 | Пластина | 2 |
| 40 | J921240 | Болт | 2 |
| 41 | M660012 | U-образная гайка | 2 |
| 42 | J222012 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
