Основные гидролинии (гидромолот)(2) — HITACHI ZX350W

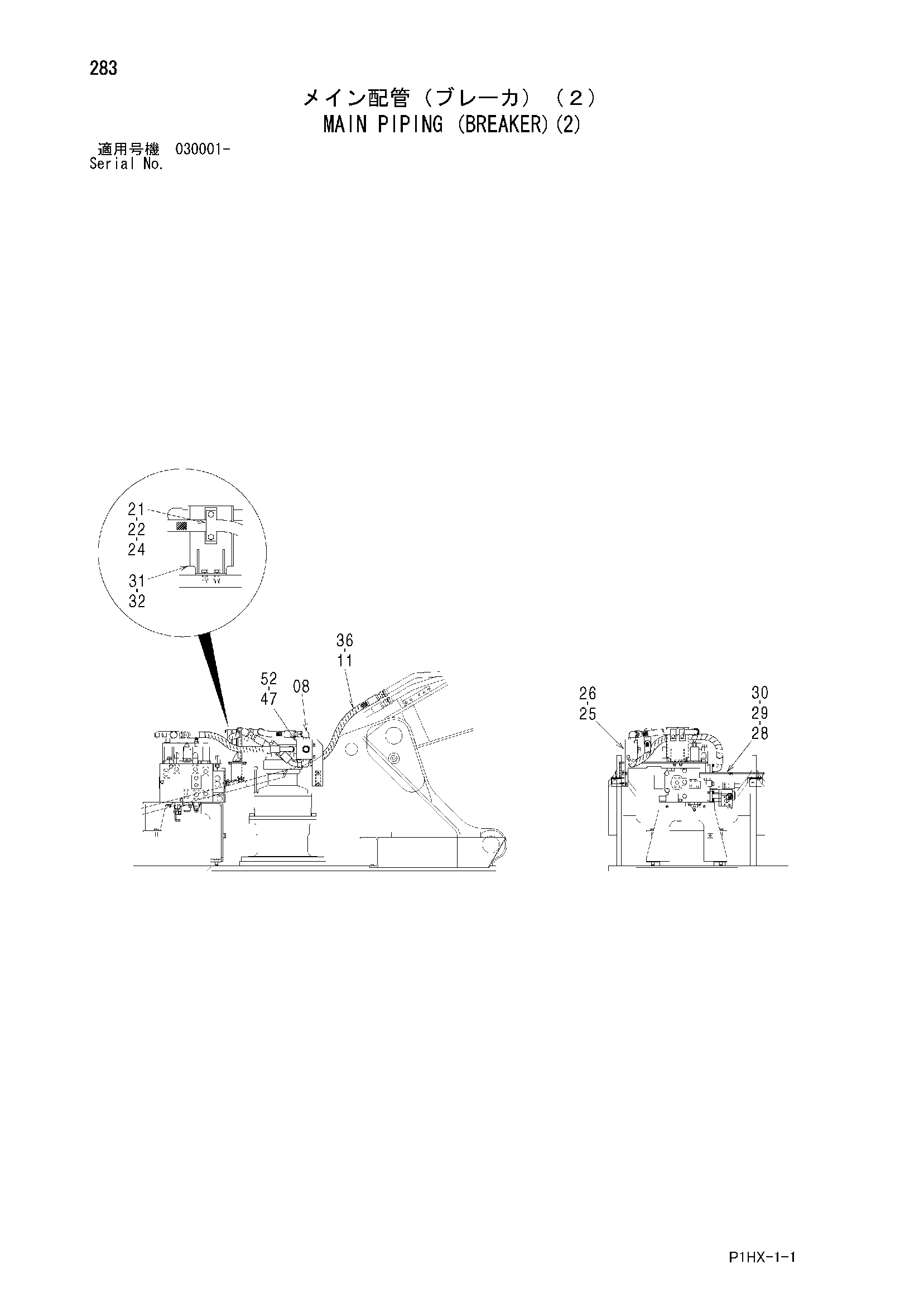

Заводская схема «Основные гидролинии (гидромолот)(2)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | A853388 | Угловой штуцер | 3 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 2 |
| 21 | 4194953 | Хомут | 2 |
| 22 | 4195494 | Пластина | 1 |
| 24 | J271080 | Болт с шайбой | 2 |
| 24A | J901080 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4402776 | Кронштейн | 1 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 7043769 | Кронштейн | 1 |
| 29 | J901425 | Болт | 4 |
| 30 | A590914 | Пружинная шайба | 4 |
| 31 | 7034771 | Кронштейн | 1 |
| 32 | J271235 | Болт с шайбой | 2 |
| 32A | J901235 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 36 | 9173059 | Шланг в сборе | 1 |
| 36A | 4265832 | Шланг | 1 |
| 36B | 4327294 | Защитный кожух | 4 |
| 47 | J271230 | Болт с шайбой | 2 |
| 47A | J901230 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 52 | 4455599 | Клапан селектор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
